Festool OF 2200 EB User Manual
Page 99
99
1

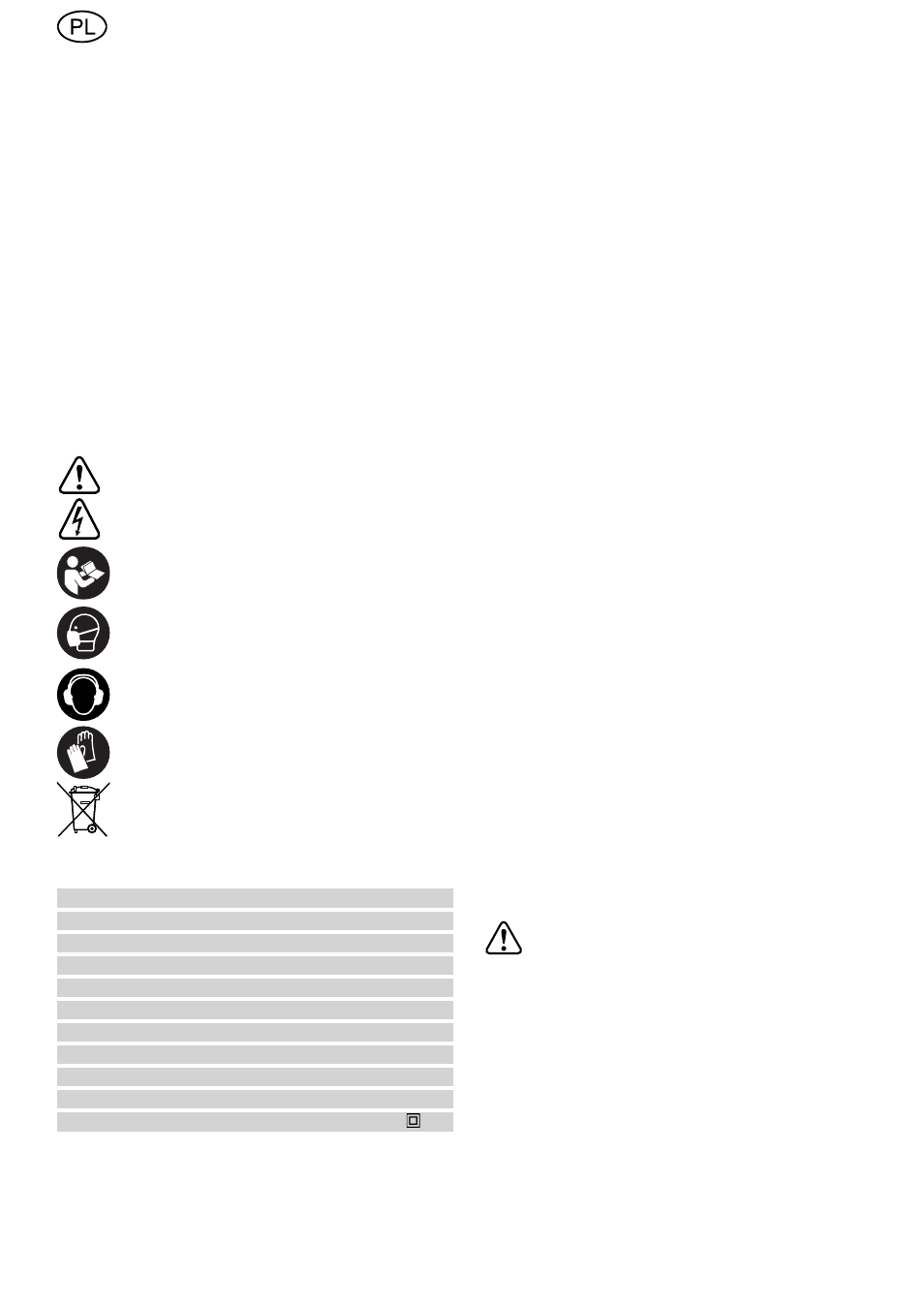

Symbole
Ostrzeżenie przed ogólnym zagrożeniem
Niebezpieczeństwo porażenia prąde
Przeczytać instrukcję/zalecenia!
Należy nosić maskę przeciwpyłową!
Należy nosić ochronę słuchu!
Należy nosić rękawice ochronne!
Nie wyrzucać do odpadów komunalnych.
2
Dane techniczne
Moc 2200
W
(Wersja 110 V: 16 A)
Prędkość obrotowa (bieg jałowy)
10000 - 22000 min-1
Szybka regulacja głębokości
80 mm
Dokładna regulacja głębokości 20 mm
Gwint przyłączeniowy wału napędowego
M 22 x 1,0
Średnica frezu, maks.
89 mm (3½“)
Ciężar (bez kabla sieciowego)
7,8 kg
Klasa zabezpieczenia
/ II
3
Elementy urządzenia
[1.1]
Pokrętło nastawcze regulacji precyzyjnej
głębokości frezowania
[1.2]
Pierścień skalowy regulacji precyzyjnej
głębokości frezowania
[1.3]
Pokrętło zacisku głębokości frezowania
[1.4]
Skala głębokości frezowania
[1.5]
Ogranicznik głębokości ze wskaźnikiem
[1.6]
Dźwignia zaciskowa ogranicznika głębo-
kości
[1.7]
Mimośród do sprzęgania ogranicznika głę-
bokości i ogranicznika stopniowego
[1.8] Ogranicznik
stopniowy
[1.9]
Dźwignia do zmiany bieżni
[1.10] Wahacz do blokady wrzeciona
[1.11] Pokrętło nastawcze do regulacji prędko-
ści obrotowej
[2.1]
Przycisk blokujący włącznik/wyłącznik
[2.2] Włącznik/wyłącznik
[2.3]
Dźwignia do blokowania osłony
[2.4] Uchwyty
[2.5] Króciec
ssący
Wymienione zdjęcia znajdują się na początku i na
końcu instrukcji obsługi.
4
Użycie zgodne z przeznaczeniem
Frezarki górnowrzecionowe przeznaczone są do
frezowania drewna, tworzyw sztucznych i mate-
riałów drewnopodobnych. W przypadku stosowa-
nia odpowiednich frezów przewidzianych w doku-
mentacji fi rmy Festool, można frezować również
aluminium i elementy gipsowo-kartonowe.
Za szkody i wypadki spowodowane użyciem nie-
zgodnym z przeznaczeniem odpowiedzialność
ponosi użytkownik.
5
Zalecenia odnośnie bezpieczeństwa pracy
5.1 Ogólne zalecenia bezpieczeństwa
UWAGA! Należy przeczytać wszystkie zale-
cenia bezpieczeństwa i instrukcje. Nieprzestrze-
ganie następujących ostrzeżeń i instrukcji może
stać się przyczyną porażenia prądem elektrycznym,
pożaru i/lub ciężkiego obrażenia ciała.
Wszystkie zalecenia odnośnie bezpieczeństwa
pracy i instrukcje należy zachować do wykorzy-
stania w przyszłości.
Użyte w poniższym tekście pojęcie „elektrona-
rzędzie“ odnosi się do elektronarzędzi zasilanych
energią elektryczną z sieci (z przewodem zasila-
jącym) i do elektronarzędzi zasilanych akumula-
torami (bez przewodu zasilającego).
Frezarka górnowrzecionowa OF 2200
Spis treści
1 Symbole ..................................................... 102
2 Dane techniczne ........................................ 102
3 Elementy urządzenia ................................ 102
4 Użycie zgodne z przeznaczeniem .............. 102
5 Zalecenia odnośnie bezpieczeństwa pracy .. 102
6 Rozruch
..................................................... 103
7 Ustawienia
................................................. 103
8 Eksploatacja
............................................... 106
9 Wyposażenie
............................................... 108
10 Konserwacja i utrzymanie w czystości ...... 108
11 Środowisko ................................................ 109
12 Oświadczenie o zgodności z normami UE 109
