6

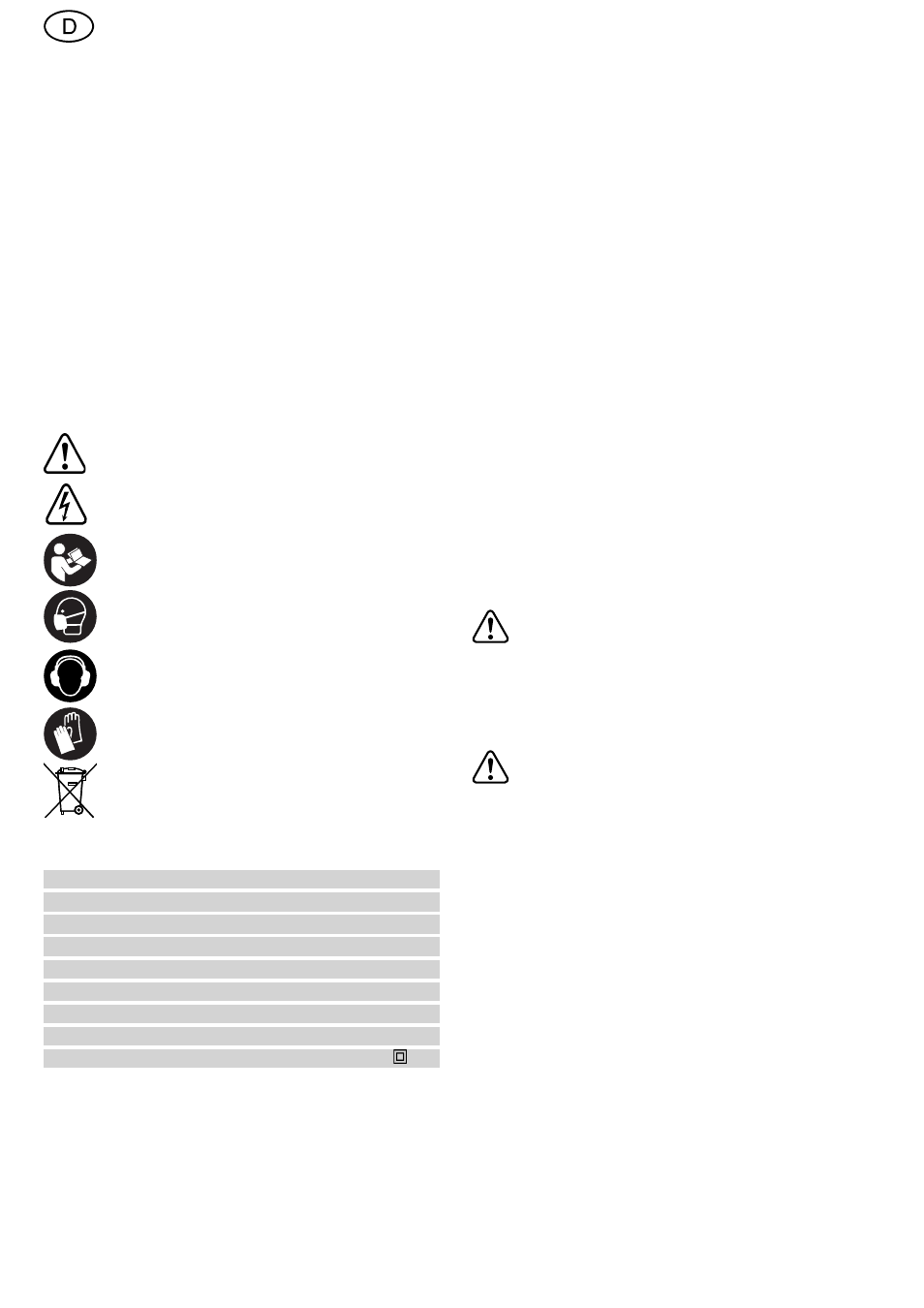

1 Symbole
Warnung vor allgemeiner Gefahr
Gefahr vor Stromschlag
Anleitung/Hinweise lesen!
Staubmaske tragen!
Gehörschutz tragen!
Schutzhandschuhe tragen!
Nicht in Hausmüll werfen!
2 Technische Daten
Leistung 2200 W
(110 V-Version: 16 A)
Drehzahl (Leerlauf) 10000 - 22000 min -1
Tiefenschnellverstellung 80 mm
Tiefenfeinverstellung 20 mm
Anschlussgewinde der Antriebswelle M 22 x 1,0
Fräserdurchmesser, max. 89 mm (3½“)
Gewicht (ohne Netzkabel)
7,8 kg
Schutzklasse / II
3 Gerätelemente
[1.1] Stellrad für Frästiefen-Feineinstellung
[1.2] Skalenring für Frästiefen-Feineinstellung
[1.3] Drehknopf für Frästiefenklemmung
[1.4] Skala für Frästiefe
[1.5] Tiefenanschlag mit Zeiger
[1.6] Klemmhebel für Tiefenanschlag
[1.7] Exzenter zum Koppeln von Tiefenan-
schlag und Stufenanschlag
[1.8] Stufenanschlag
[1.9] Bedienhebel für Wechsel von Laufsohlen
[1.10] Wippe für Spindelarretierung
[1.11] Stellrad für Drehzahlregelung
[2.1] Feststellknopf für Ein-/Ausschalter
[2.2] Ein-/Ausschalter
[2.3] Hebel für Schutzhaubenarretierung
[2.4] Handgriffe
[2.5] Absaugstutzen
Die angegebenen Abbildungen befi nden sich am
Anfang und Ende der Bedienungsanleitung.
4 Bestimmungsgemäße Verwendung
Die Oberfräsen sind bestimmungsgemäß vorge-
sehen zum Fräsen von Holz, Kunststoffen und
holzähnlichen Werkstoffen. Bei Verwendung der
in den Festool Verkaufsunterlagen dafür vorge-
sehenen Fräswerkzeugen, kann auch Aluminium
und Gipskarton bearbeitet werden.
Für Schäden und Unfälle bei nicht bestim-
mungsgemäßem Gebrauch haftet der
Benutzer.
5 Sicherheitshinweise
5.1 Allgemeine Sicherheitshinweise
Warnung! Lesen Sie sämtliche Sicherheits-
hinweise und Anweisungen. Fehler bei der
Einhaltung der Warnhinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akku-
betriebene Elektrowerkzeuge (ohne Netzkabel).
5.2 Maschinenspezifi sche Sicherheitshinweise
- Halten Sie das Elektrowerkzeug an den iso-
lierten Grifffl ächen, da der Fräser das eigene
Netzkabel treffen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch me-
tallene Geräteteile unter Spannung setzen und
könnte zu einem elektrischen Schlag führen.
- Befestigen und sichern Sie das Werkstück
mittels Zwingen oder auf andere Art und Wei-
se an einer stabilen Unterlage. Wenn Sie das
Inhaltsverzeichnis
1 Symbole ......................................................... 6
2 Technische Daten .......................................... 6
3 Gerätelemente .............................................. 6
4 Bestimmungsgemäße Verwendung .............. 6
5 Sicherheitshinweise ...................................... 6
6 Inbetriebnahme
............................................. 7
7 Einstellungen ................................................ 7
8 Betrieb .......................................................... 10
9 Zubehör ........................................................ 12
10 Wartung und Pfl ege ..................................... 12
11 Umwelt ........................................................ 12
12 EG-Konformitätserklärung ......................... 13
Oberfräse OF 2200
