20

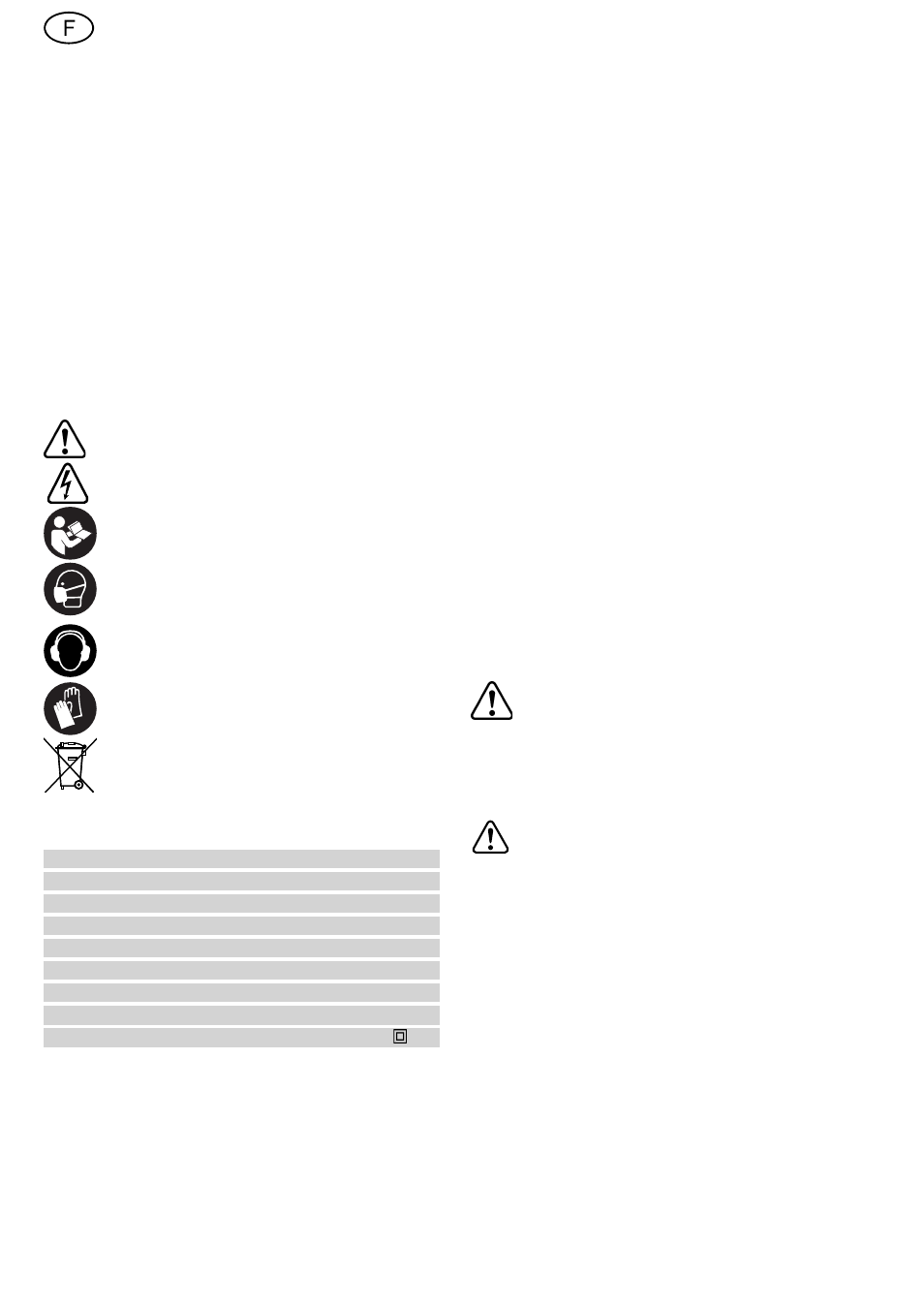

1 Symboles
Avertissement de danger
Risque d’électrocution
Lire l'instruction/les renseignements !
Portez un masque antipoussières !
Portez des protège-oreilles !
Porter des gants de protection !
Ne pas mettre aux déchets communaux!
2 Caractéristiques techniques
Puissance 2200 W
(Version 110 V: 16 A)
Vitesse (à vide) 10000 - 22000 min -1
Réglage de profondeur rapide 80 mm
Réglage de profondeur, ajustage 20 mm
Filetage de fi n broche
M 22 x 1,0
Diamètre de fraise 89 mm (3½“) maxi
Poids (sans cordon d'alimentation) 7,8 kg
Classe de protection
/ II
3 Eléments de l'appareil
[1.1] Molette d'ajustage de la profondeur de
fraisage
[1.2] Anneau gradué d'ajustage de la profon-
deur de fraisage
[1.3] Bouton rotatif du serrage de la profon-
deur de fraisage
[1.4] Échelle de profondeur de fraisage
[1.5] Butée de profondeur avec indicateur
[1.6]
Levier de blocage de la butée de profon-
deur
[1.7] Excentrique de couplage entre butée de
profondeur et butée à gradins
[1.8] Butée à gradins
[1.9] Levier de commande pour changer les
semelles
[1.10] Touche à bascule de blocage de la broche
[1.11] Molette de régulation de la vitesse
[2.1]
Bouton de blocage de l'interrupteur Mar-
che/Arrêt
[2.2] Interrupteur Marche/Arrêt
[2.3] Levier de blocage du capot de protection
[2.4] Poignées
[2.5] Raccord
d’aspiration
Les illustrations indiquées se trouvent au début
et à la fi n du mode d’emploi.
4 Utilisation en conformité avec les instruc-
tions
Les défonceuses sont destinées aux travaux de
fraisage sur bois, plastiques et matériaux dérivés
du bois. En employant les fraises prévues à cet ef-
fet selon la documentation commerciale Festool,
elles peuvent également être employées sur alu-
minium et carton plâtre.
L'utilisateur est responsable des dom-
mages et accidents provoqués par une uti-
lisation non conforme.
5 Instructions de sécurité
5.1 Consignes de sécurité d'ordre général
ATTENTION ! Lire toutes les consignes de
sécurité et indications. Le non-respect des
avertissements et instructions indiqués ci-
après peut entraîner un choc électrique, un incen-
die et/ou de graves blessures.
Conservez toutes les consignes de sécurité et
notices pour une référence future.
Le terme « outil » dans les avertissements fait
reference à votre outil électrique alimenté par
le secteur (avec cordon d’alimentation) ou votre
outil fonctionnant sur batterie (sans cordon d’ali-
mentation).
5.2 Consignes de sécurité spécifi ques à la ma-
chine
- Ne tenez l’outil électrique que par les sur-
faces de préhension isolées, étant donné que
la fraise risque de toucher le propre câble
d’alimentation de l’outil. Le contact avec un
1 Symboles ..................................................... 21
2 Caractéristiques
techniques ....................... 21
3 Eléments de l'appareil ................................. 21
4 Utilisation en conformité avec les instruc-
tions .............................................................. 21
5 Instructions de sécurité ................................ 21
6 Mise en service ............................................ 22
7 Réglages
...................................................... 22
8 Fonctionnement ........................................... 25
9 Accessoires .................................................. 27
10 Entretien ....................................................... 27
11 Environnement ............................................ 27
12 Déclaration de conformité CE ..................... 28
Défonceuse OF 2200
Sommaire
