34
1

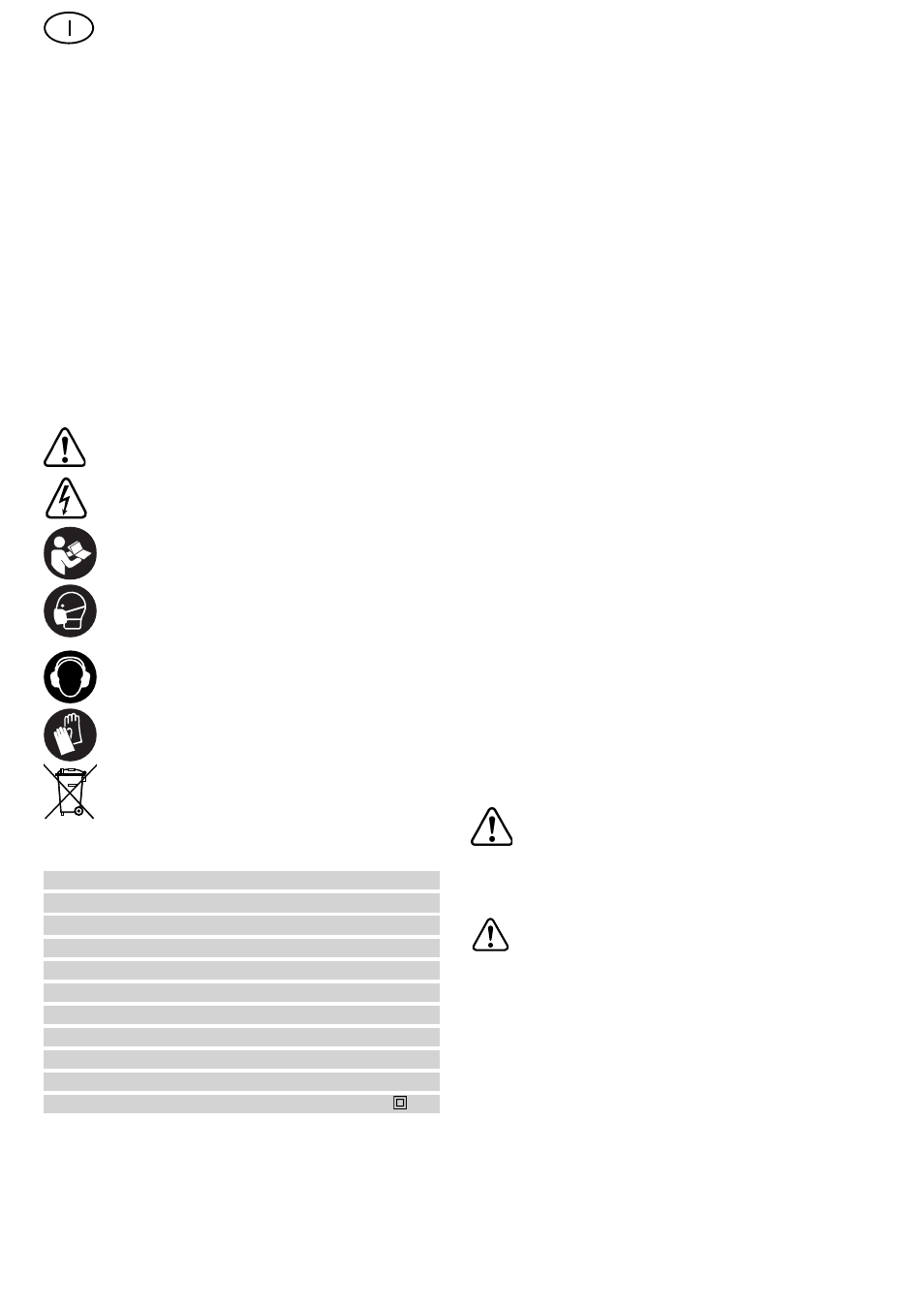

Simboli
Avvertenza di pericolo generico
Pericolo di scossa
Leggere le istruzioni/avvertenze!
Indossare la maschera antipolvere!
Indossare le protezioni acustiche!
Indossare i guanti protettivi!
Non fa parte dei rifi uti comunali.
2 Dati
tecnici
Potenza 2200
W
(Versione 110 V: 16 A)
Numero di giri (a vuoto)
10000 - 22000 min-1
Regolazione rapida della profondità 80 mm
Regolazione di precisione della profondità
20
mm
Filettatura raccordo dell'albero di trasmissione
M 22 x 1,0
Diametro fresa, max.
89 mm (3½“)
Peso (senza cavo)
7,8 kg
Classe di protezione
/ II
3
Elementi dell'elettrotensile
[1.1]
Rotellina di regolazione per la regolazione
di precisione della profondità di fresatura
[1.2]
Ghiera graduata per la regolazione di preci-
sione della profondità di fresatura
[1.3]
Manopola per il serraggio della profondi-
tà di fresatura
[1.4]
Scala per la profondità di fresatura
[1.5]
Asta di profondità con indicatore
[1.6]
Leva di serraggio per asta di profondità
[1.7]
Eccentrico per l'accoppiamento di asta di
profondità e battuta a livelli
[1.8]
Battuta a livelli
[1.9]
Leva di comando per la sostituzione della
soletta di scorrimento
[1.10] Levetta per l'arresto dell'alberino
[1.11] Rotellina per la regolazione del numero
di giri
[2.1]
Pulsante di blocco per l'interruttore ON/
OFF
[2.2] Interruttore
ON/OFF
[2.3]
Leva per il bloccaggio della protezione
paratrucioli
[2.4] Impugnature
[2.5]
Attacco di aspirazione
Le fi gure indicate nel testo si trovano all’inizio e
alla fi ne delle istruzioni per l’uso.
4 Utilizzo
conforme
Le fresatrici verticali sono previste per la fresatu-
ra di legno, materiali plastici e materiali analoghi
al legno. Utilizzando gli appositi utensili di fresa-
tura riportati nei cataloghi Festool, si possono la-
vorare anche l'alluminio e il cartongesso.
L'utilizzatore è responsabile per danni ed
incidenti derivanti da un uso improprio.
5
Avvertenze di sicurezza
5.1 Avvertenze di sicurezza generali
ATTENZIONE! È assolutamente necessario
leggere attentamente tutte le avvertenze
di sicurezza e le istruzioni. Eventuali errori nell’a-
dempimento delle avvertenze e delle istruzioni
qui di seguito riportate potranno causare scosse
elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze di sicurezza e i
manuali per riferimenti futuri.
Il termine «elettroutensile» utilizzato nelle avver-
tenze di pericolo si riferisce ad utensili elettrici
alimentati dalla rete (con linea di allacciamento)
ed ad utensili elettrici alimentati a batteria (senza
linea di allacciamento).
Fresatrici verticali OF 2200
Indice
1 Simboli ......................................................... 36
2 Dati tecnici ................................................... 36
3 Elementi dell'elettrotensile ........................ 36
4 Utilizzo
conforme
......................................... 36
5 Avvertenze di sicurezza ............................... 36
6 Messa in funzione ....................................... 37
7 Impostazioni
................................................ 37
8 Funzionamento
............................................ 40
9 Accessori ...................................................... 42
10 Manutenzione e cura ................................... 42
11 Ambiente ..................................................... 43
12 Dichiarazione di conformità CE ................... 43
