Página 2
Número de referencia: 45022476
Mediante la conexión del EFI Densitometer ED-100 al puerto serie de la computadora o al
adaptador de conexión del puerto serie, puede medir rápidamente las muestras de color y
transferir las mediciones al servidor de color Fiery. Puede calibrar la copiadora con
ColorWise Pro Tools mediante el EFI Densitometer ED-100.
N OTA : El EFI Densitometer ED-100 se conecta al puerto serie de una computadora
Microsoft Windows y al servidor Fiery con un kit FACI. La conexión a una computadora
Apple Mac OS requiere el Adaptador USB PDA (se recomienda Keyspan USA-19).
También puede calibrar el Fiery mediante el densitómetro X-Rite DTP32 o AutoCal ™
(sólo en la copiadora). En este documento sólo se describe cómo utilizar el
EFI Densitometer ED-100.
El término “EFI ED-100” se utiliza en los procedimientos siguientes para hacer referencia
al EFI Densitometer ED-100.
Conexión del EFI ED-100 a la computadora
Los pasos siguientes describen cómo conectar el EFI ED-100 a la computadora. Necesitará
el EFI ED-100 y el cable de interfaz. No es necesario apagar la computadora para realizar
este procedimiento.
P ARA CONECTAR EL EFI ED-100 A LA COMPUTADORA
1. Conecte el extremo pequeño del cable de interfaz (parecido al enchufe de un teléfono
modular) en el puerto de la parte posterior del EFI ED-100.
2. Enchufe el conector de 9 pines en el puerto de comunicación serie COM1 o COM2 en la
computadora y apriete los tornillos.
Si el puerto disponible en la computadora no es de 9 pines, tendrá que utilizar un cable o
un adaptador compatible con el sistema. En computadoras Mac OS más antiguas utilice un
cable de interfaz de 8 pines o 9 pines (DIN8M a DB9M). En computadoras Mac OS más
recientes, utilice un adaptador Keyspan USB PDA (el enchufe USB en el conector DB9M).
Cuando se conecta el adaptador PDA a una computadora Mac OS, apague la computadora
para evitar que la computadora se bloquee.
N OTA : Apunte cuál es el puerto serie que utiliza para cuando realice la configuración
posterior del software de calibración.

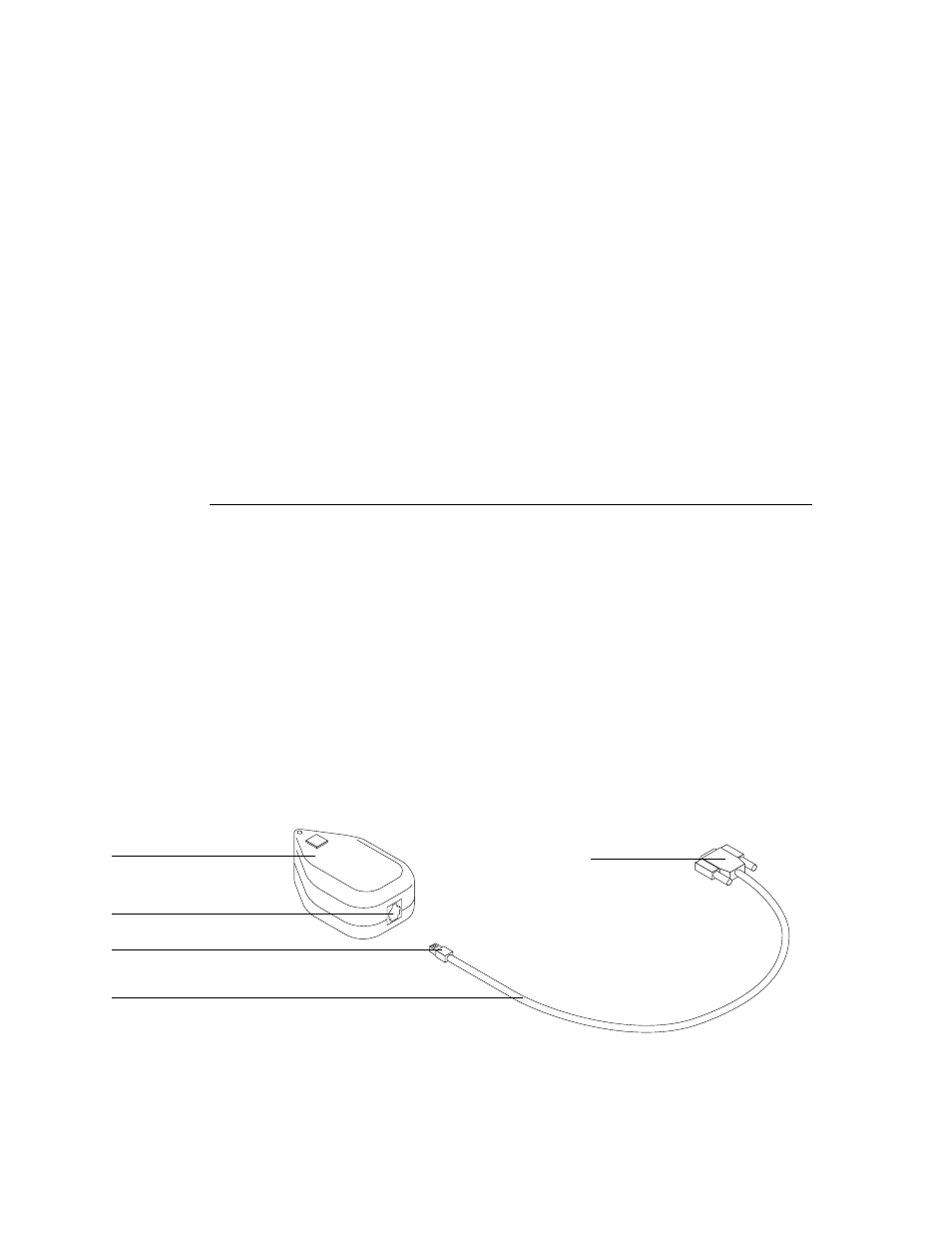

Conector de 9
pines a la
computadora
Conector pequeño al puerto del EFI ED-100
Densitómetro
Cable de interfaz
Puerto
