Pagina 2
Numero parte: 45022476
N OTA : EFI Densitometer ED-100 si collega alla porta seriale di un computer Windows e al
server Fiery con il kit di interfaccia per il controller avanzato (FACI). Per il collegamento ad
un computer Apple Mac OS è necessario un adattatore USB PDA (si consiglia Keyspan
USA-19).
È possibile calibrare l’unità Fiery anche utilizzando il densitometro X-Rite DTP32 o
tramite AutoCal
™ (solo per la fotocopiatrice). In questo documento viene descritto solo
l’uso di EFI Densitometer ED-100.
Nelle seguenti procedure, il termine “EFI ED-100” viene utilizzato per fare riferimento a
EFI Densitometer ED-100.
Collegamento di EFI ED-100 al computer
I seguenti passi descrivono come collegare EFI ED-100 al proprio computer. Saranno
necessari l’unità EFI ED-100 ed il cavo di interfaccia. Non è necessario spegnere il
computer per eseguire questa procedura.
P ER COLLEGARE EFI ED-100 AL COMPUTER
1. Collegare l’estremità più piccola del cavo di interfaccia (simile ad un connettore telefonico
modulare) alla porta che si trova sul retro di EFI ED-100.
2. Inserire il connettore a 9 piedini nella porta di comunicazione seriale COM1 o COM2 sul
computer e stringere le viti.
Se la porta disponibile sul proprio computer non è a 9 piedini, sarà necessario utilizzare un
cavo o un adattatore compatibile con il proprio sistema. Per i computer Mac OS più vecchi,
usare un cavo di interfaccia da 8 a 9 piedini (da DIN8M a DB9M). Per i computer Mac OS
più recenti, usare un adattatore Keyspan USB PDA (connettore da USB a DB9M).
Quando si collega l’adattatore PDA al computer Mac OS, spegnere il computer per evitare
che si blocchi.
N OTA : Prendere nota della porta seriale utilizzata in quanto questa informazione sarà
necessaria per la configurazione del software di calibrazione.

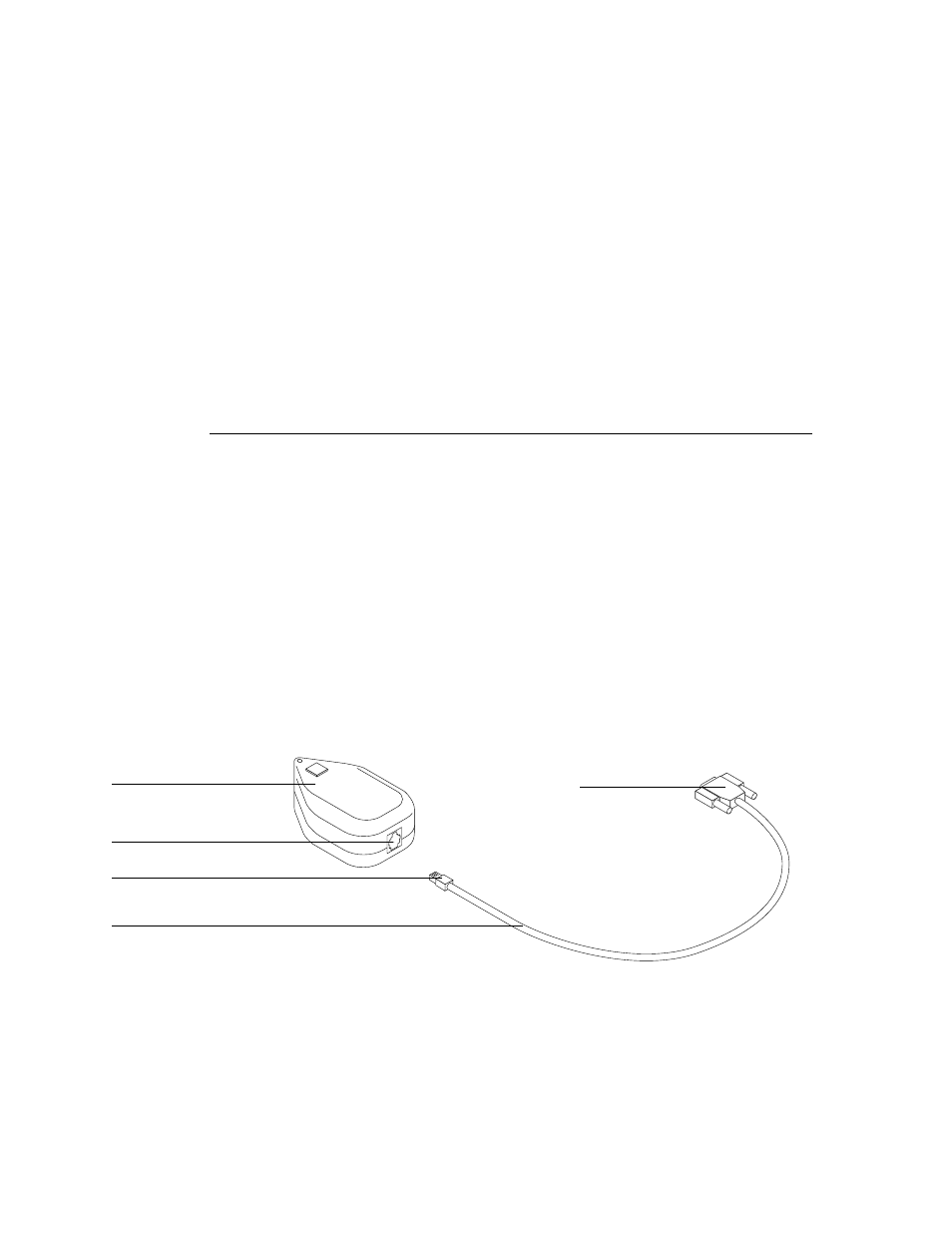

Connettore a 9 piedini
per il computer
Connettore mini per la
porta di EFI ED-100
Densitometro
Cavo di interfaccia
Porta
