Page 7
Référence : 45022476

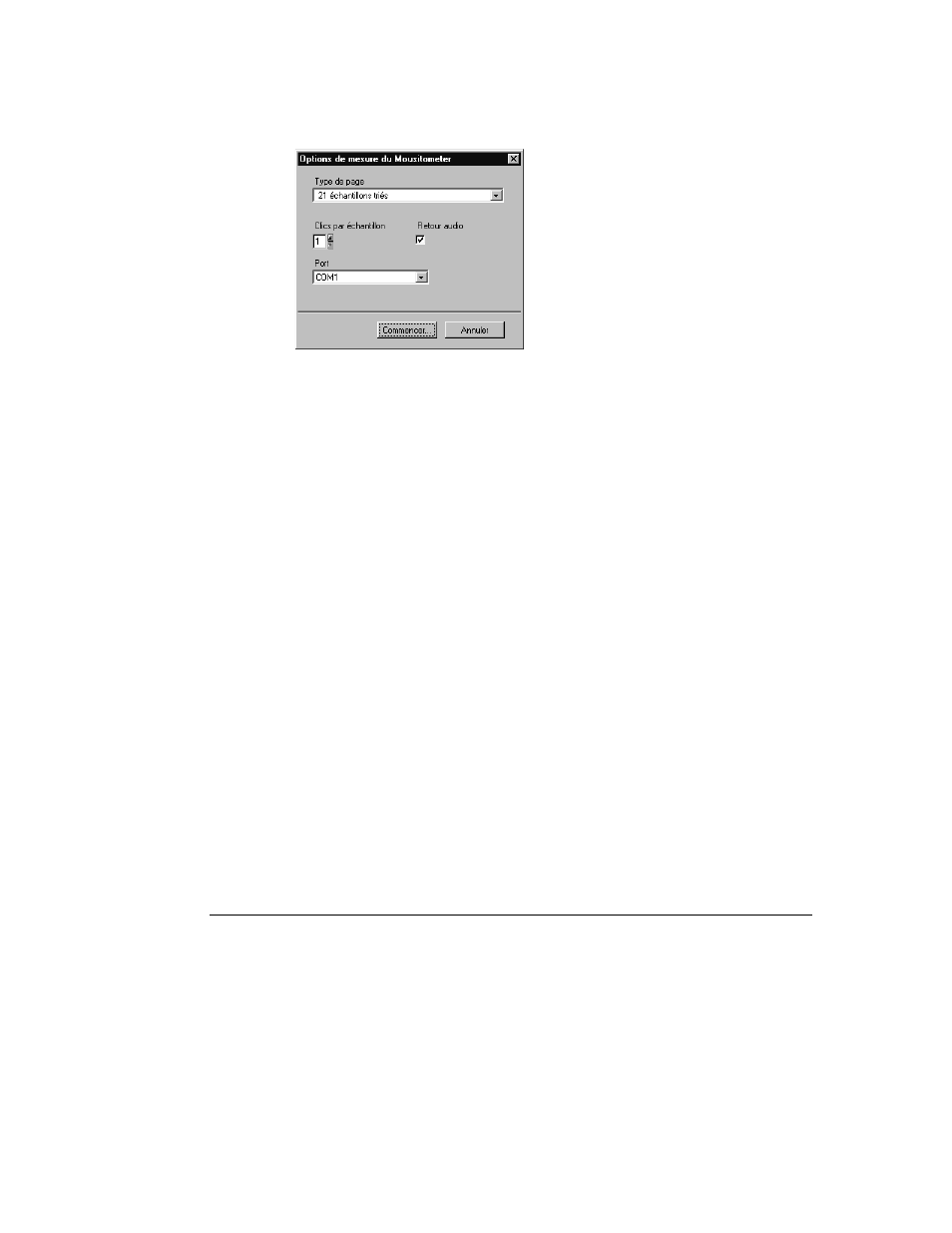

Dans le menu déroulant Port, sélectionnez le port COM (ou le port USB des ordinateurs
équipés du nouveau système Mac OS) auquel est connecté l’EFI ED-100.
10. Mesurez un par un les échantillons couleur à l’aide de l’EFI ED-100.
11. Continuez de mesurer un par un les échantillons couleur de la page, en veillant à n’en
omettre aucun.
R EMARQUE : Il est impératif de suivre l’ordre des mesures énoncé dans la boîte de dialogue
Mesures ainsi que sur la page d’échantillons.
12. Lorsque tous les échantillons ont été mesurés, cliquez sur Accepter.
13. Dans la boîte de dialogue Mesure, cliquez sur OK.
14. Dans la fenêtre de Calibrator, cliquez sur Appliquer pour valider les nouvelles données de
calibrage.
15. Dans la boîte de dialogue Informations, cliquez sur OK.
Ainsi se termine le calibrage au moyen de l’EFI ED-100.
Alignement du bac
L’alignement du bac est une fonctionnalité qui vous permet de régler les petits décalages
risquant de se produire pendant l’impression. Les décalages plus importants doivent être
traités par un technicien agréé. Vous pouvez effectuer l’alignement du bac depuis la
Command WorkStation. La procédure est décrite dans la section suivante.
R EMARQUE : Une fois l’alignement du bac effectué, vous devez ripper à nouveau les tâches
déjà rippées que vous avez enregistrées. Cela permet d’appliquer les nouveaux paramètres
d’alignement aux tâches enregistrées.
P OUR RÉALISER ET VÉRIFIER L ’ ALIGNEMENT DU BAC DEPUIS LA
C OMMAND W ORK S TATION
1. Vérifiez que le DocuColor 12 remplit les spécifications de repérage.
2. Imprimez une tâche de test à partir de l’application et vérifiez le repérage du document.
3. Sélectionnez Aligner bacs papier dans le menu Serveur.
4. Dans le menu Bac, choisissez le bac (1-4, 6) à aligner.
