montage

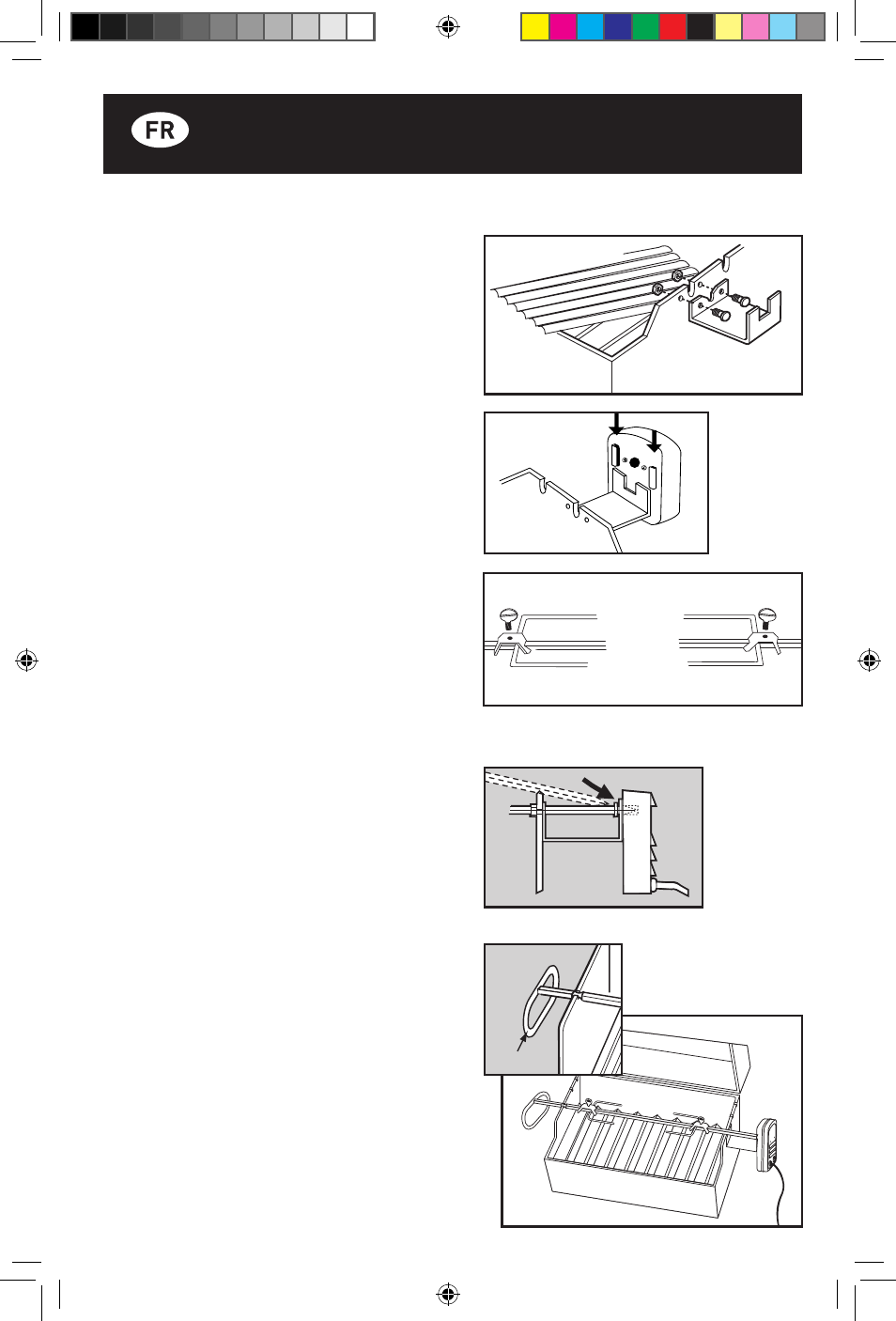

1. Installez le support du moteur.
Fixez le support du moteur en acier
inox sur le côté gauche de la cuve de
cuisson, à l’aide des pièces de fixation
de 1/4-20 et des écrous à rondelle
dentée de 1/4-20.
2. Fixez le moteur.
Faites glisser le moteur sur son support
en acier inox.
3. Installez les fourchettes sur la
broche de rôtissoire.
Faites glisser les fourchettes sur la
broche en orientant les pointes les unes
vers les autres. Serrez les vis à serrage
manuel pour immobiliser les fourchettes.
4. Insérez la broche de rôtissoire
dans le moteur.
Insérez la pointe de la broche de
rôtissoire dans le moteur.
5. Faites reposer la broche de
rôtissoire sur le bloc-support de
rôtissoire.
Placez l’extrémité poignée (1) de la
broche de rôtissoire dans l’encoche du
support.
