1
(3)
(1)
kokoamInen

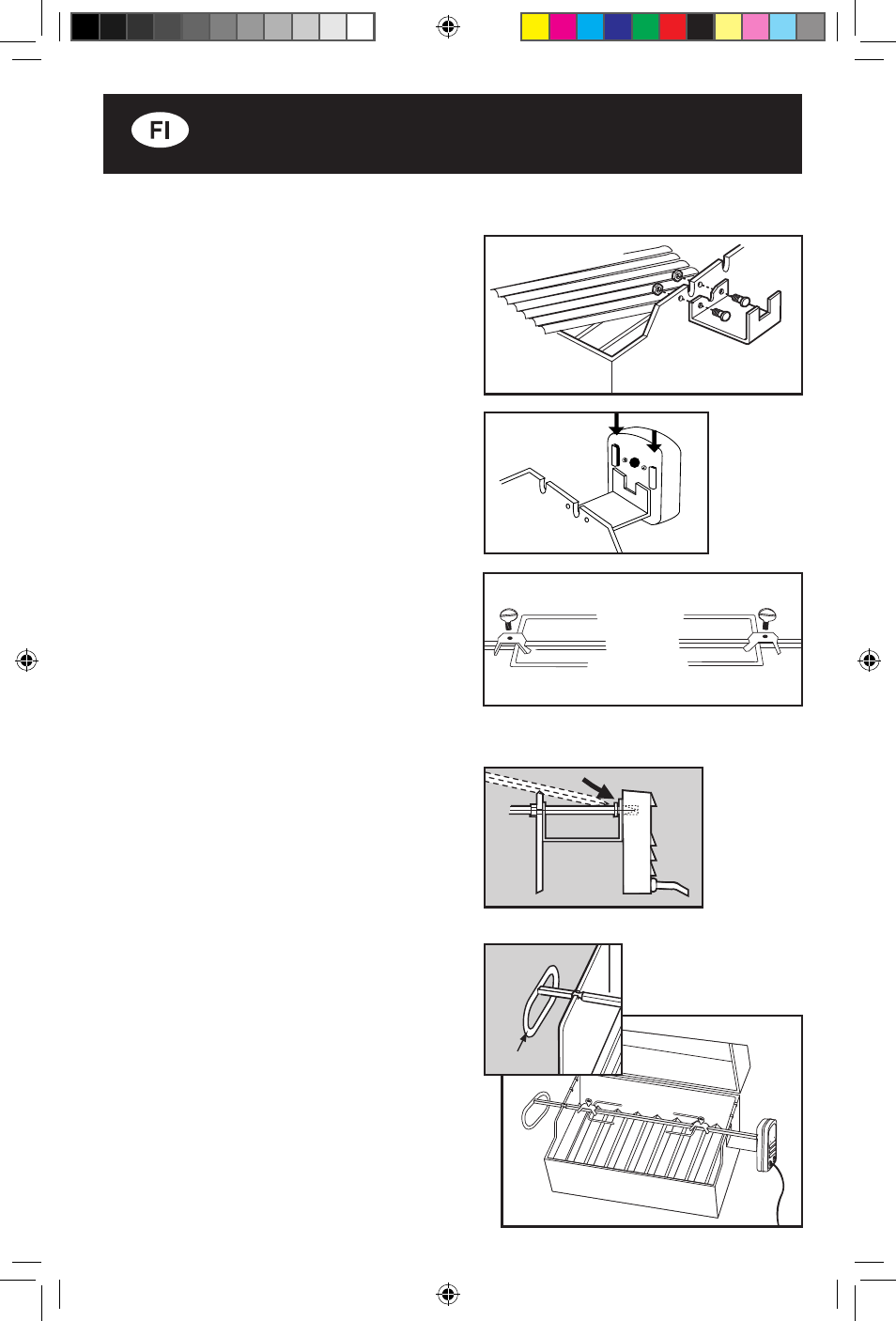

1. moottorin kiinnikkeen asennus
Kiinnitä ruostumattomasta teräksestä
valmistettu moottorin kiinnike
grillipesän vasemmalle puolelle. Käytä
1/4-20 -kiinnittimiä ja 1/4-20 -
kruunumuttereita.
2. moottorin kiinnitys
Työnnä moottori ruostumattomaan
teräskiinnikkeeseen.
3. Varrashaarukkoiden asetus
vartaan akselille
Työnnä haarukat akselille niin,
että kärjet ovat vastakkain. Kiristä
haarukoiden sormiruuvit.
4. Vartaan akselin asettaminen
moottoriin
Työnnä vartaan varren terävä pää
moottoriin.
5. Vartaan asettaminen
kannakkeeseen
Aseta vartaan kahvapää (1)
kannakkeen koloon.
