montage

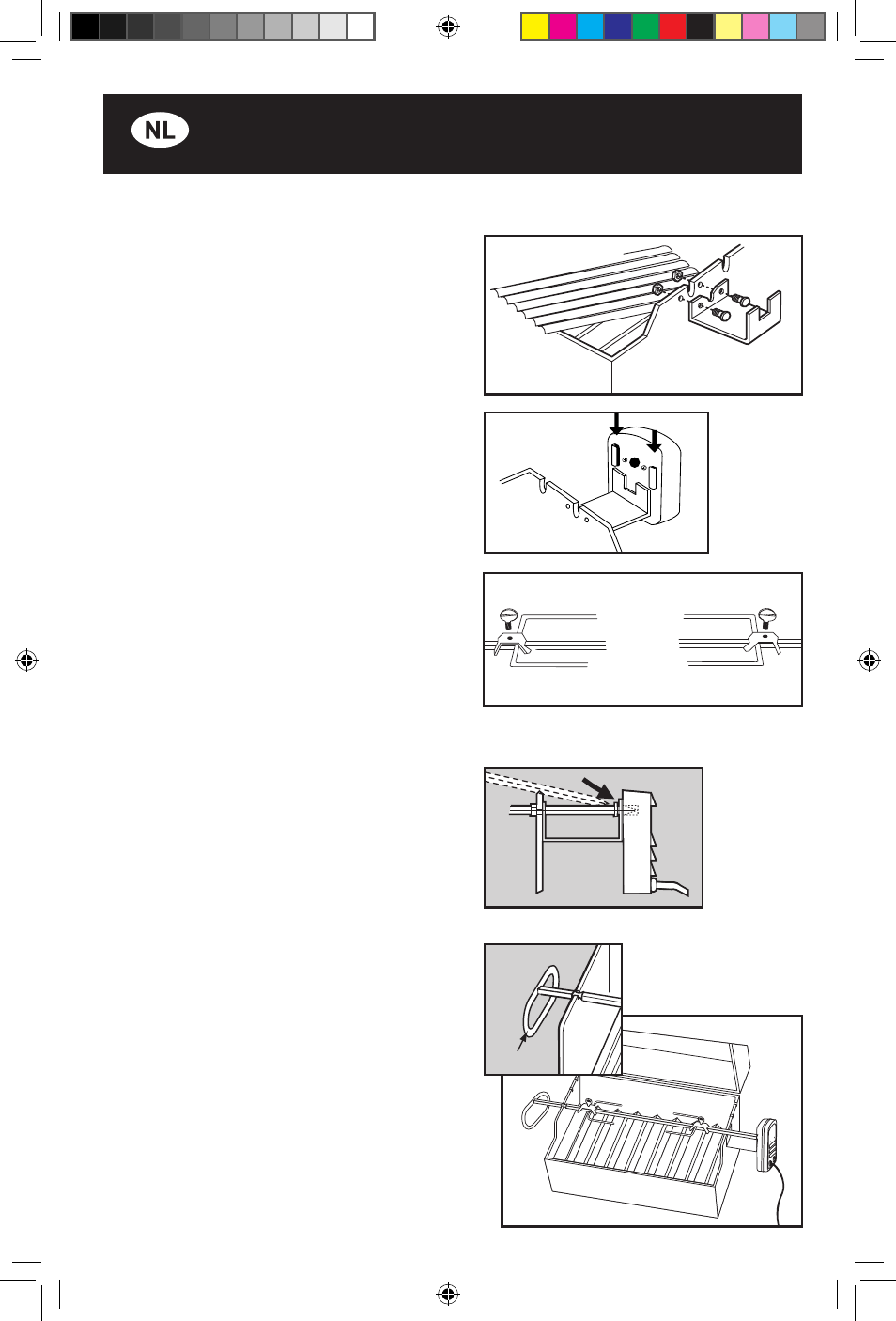

1. Installeer de motorbeugel
Bevestig de roestvaststalen
motorbeugel aan de linkerzijde van de
ketel met 1/4-20-schroeven en de
1/4-20-moeren.
2. bevestig de motor
Schuif de motor op de roestvaststalen
motorbeugel.
3. Plaats de spitvorken op de
spitschacht
Schuif de vorken op de schacht, zodat
de tanden naar elkaar toe wijzen.
Schroef de duimschroeven vast die de
vorken op de plaats houden.
4. Plaats de spitschacht in de motor
Plaats het gepunte uiteinde van de
spitschacht in de motor.
5. Plaats de spitschacht op het
spitsteunblok
Plaats het uiteinde met de handgreep
(1) van het spit op de steunuitsparing.
