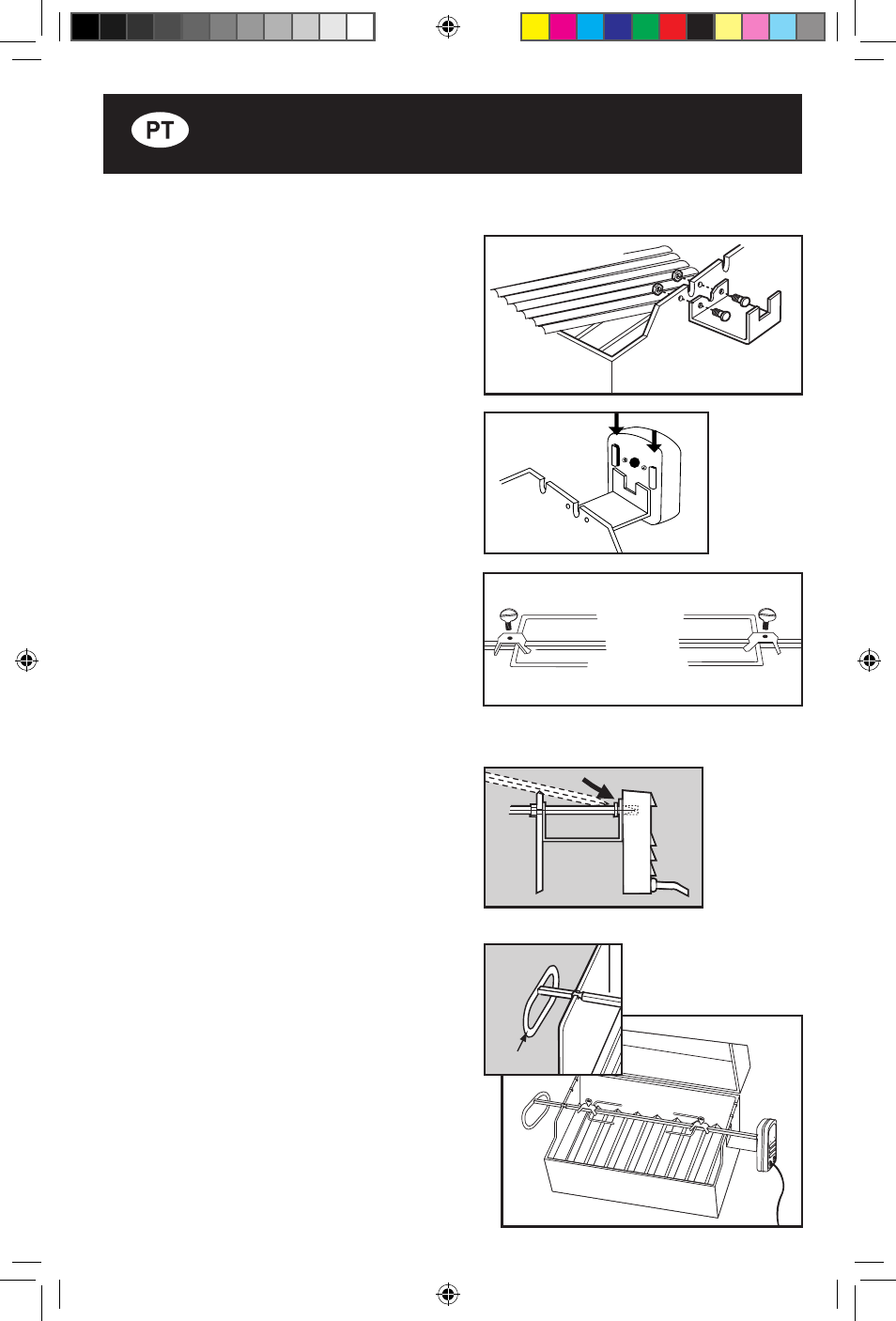

montagem
1. Instale o suporte do motor
Coloque o suporte de aço de inoxidável
do motor no lado esquerdo da caixa de
grelhar, utilizando as braçadeiras 1/4-
20 e as porcas de fixação 1/4-20.
2. coloque o motor
Faça deslizar o motor para o respectivo
suporte de aço inoxidável.
3. coloque os espetos no eixo do
rodízio
Faça deslizar os espetos para o eixo,
para que os dentes estejam virados uns
para os outros. Aperte os parafusos de
orelhas para fixar os espetos.
4. Introduza o eixo do rodízio no
motor
Insira a ponta afiada do eixo do rodízio
no motor.
5. coloque o eixo do rodízio no
respectivo bloco de suporte
Coloque a ponta da alavanca (1) do
rodízio no encaixe de suporte.
