MonTaż

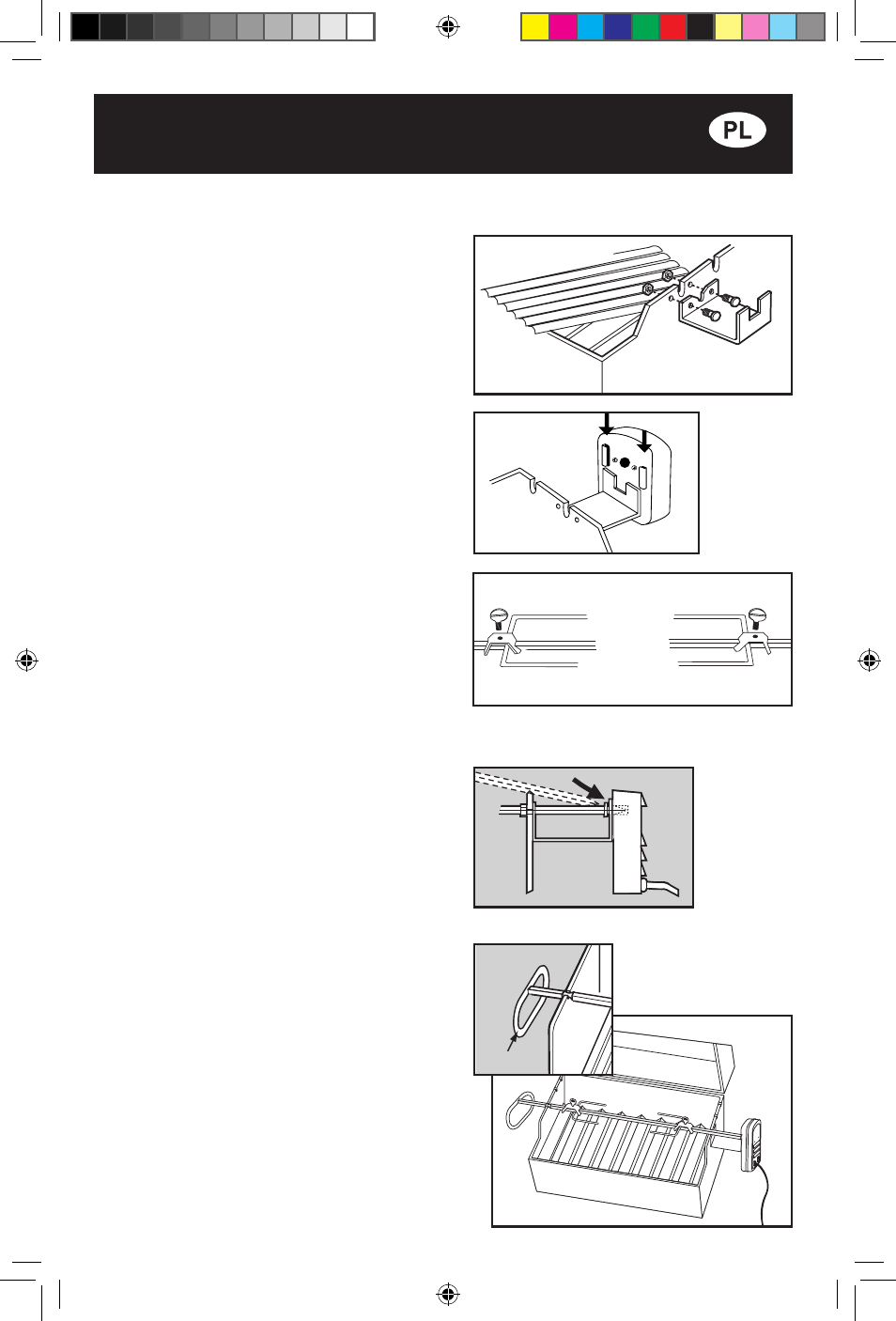

1. instalacja wspornika silnika
Zamocować wspornik silnika ze
stali nierdzewnej z lewej strony
skrzynki przeznaczonej do
pieczenia za pomocą łączników
1/4-20 i nakrętek 1/4-20.
2. Mocowanie silnika
Umieścić silnik na wsporniku
silnika ze stali nierdzewnej.
3. Umieszczanie widełek
szpikulca rożna na wale
Umieścić widełki na wale, tak
aby zęby zostały skierowane
do siebie. Wkręcić śruby
radełkowane, aby zabezpieczyć
widełki na miejscu.
4. Umieszczanie wałka rożna w
silniku
Umieścić ostry koniec wałka
rożna w silniku.
5. Ustawianie wałka rożna na
bloku podtrzymującym rożen
Umieścić koniec uchwytu
(1) rożna we wcięciach
zabezpieczających.
(3)
(1)
