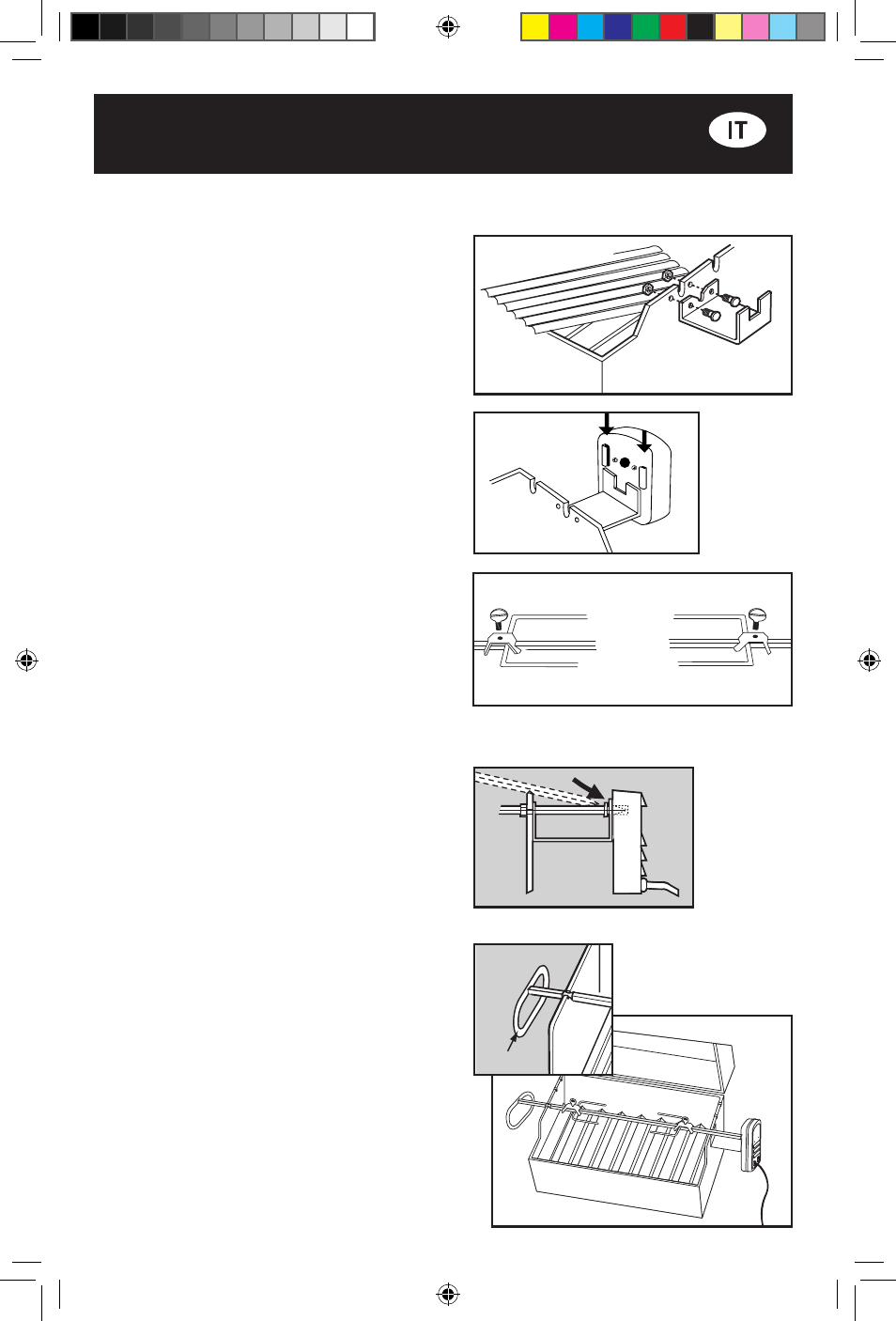

montaggIo
1. Installazione del supporto motore
Fissare il supporto in acciaio inox del
motore sul lato sinistro del forno con
viti da 1/4-20 e dadi di bloccaggio da
1/4-20.
2. collegamento del motore
Far scorrere il motore sul supporto in
acciaio inox.
3. Inserimento dei forchettoni sullo
spiedo
Far scorrere i forchettoni sullo spiedo
in modo che i denti siano uno di fronte
all’altro. Serrare le viti ad alette per
fissare i forchettoni.
4. Inserimento dello spiedo nel
motore
Inserire l’estremità appuntita dello
spiedo nel motore.
5. Fissaggio dello spiedo sul blocco
di supporto del girarrosto
Inserire l’impugnatura (1) del girarrosto
nell’intaglio di supporto.
(3)
(1)
