14

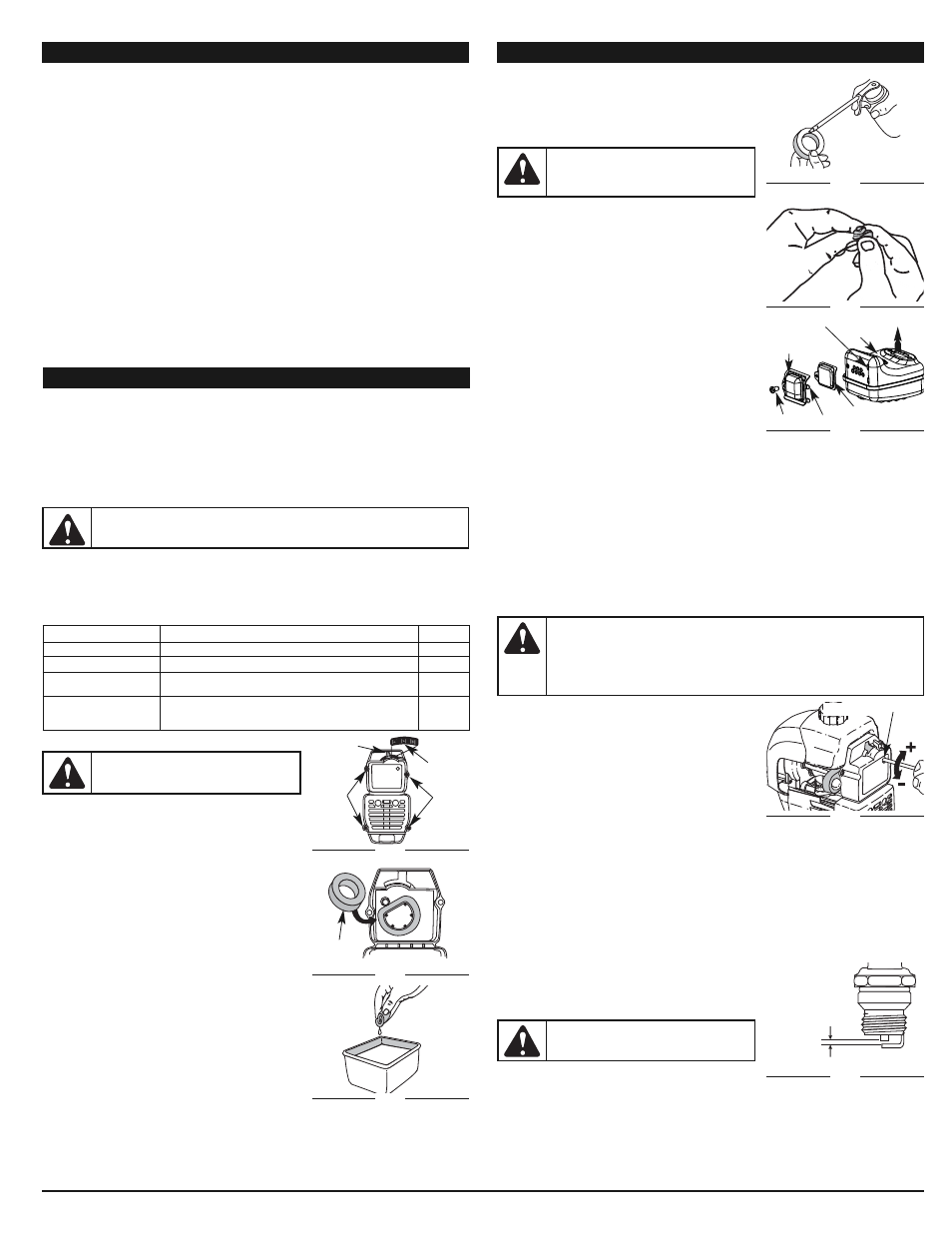

ENTRETIEN ET RÉPARATIONS
PROGRAMME D'ENTRETIEN
L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie
de toute mise au point saisonnière.
REMARQUE: certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si
vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier,
chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs
d’outils mécaniques de plein air.
REMARQUE: l'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution
peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans
les réparations de moteurs d’outils mécaniques de plein air.
Afin d’assurer une performance optimale du moteur, il est conseillé d’examiner l’orifice d’échappement du moteur
après 50 heures de fonctionnement. Si vous remarquez une perte de tours par minute, une pauvre performance ou
un manque général d’accélération, cet entretien peut s’avérer nécessaire. Si vous pensez que le moteur a besoin de
ce type d’inspection, apportez-le pour réparation auprès d’un atelier, technicien ou concessionnaire agréé spécialisé
dans les réparations de moteurs d’outils mécaniques de plein air. N’essayez PAS de le faire vous-même car un
endommagement du moteur pourrait résulter de la présence d’impuretés provenant du nettoyage de l’orifice.
AVERTISSEMENT: pour éviter tout accident, n’effectuez jamais l’entretien ou des
réparations quand l’appareil fonctionne. Effectuez-les toujours lorsqu’il est froid.
Débranchez le câble de la bougie pour prévenir la mise en route.
FRÉQUENCE ENTRETIEN REQUIS RÉF.
Avant démarrage Remplissez le réservoir du mélange d'essence/huile approprié P. 12
Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau P. 14
Toutes les 25 heures Vérifiez le pare-étincelles et nettoyez-le
Vérifiez l'état de la bougie et l'écartement des électrodes P. 14
P. 14
Toutes les 50 heures Examinez l’orifice d’échappement et l’écran pare-étincelles
pour détecter tout bouchage ou obstruction, afin d’assurer des
niveaux de performance maximum. P. 14
ENTRETIEN DU FILTRE À AIR
Retrait du couvercle du filtre à air/silencieux
1. Placez le levier d'étranglement bleu en position 2.
2. Retirez les quatre (4) vis retenant le couvercle du filtre à
air/silencieux (Fig. 21). Servez-vous d'un tournevis à lame
plate ou à mèche no. 20 Torx.
3. Retirez le couvercle du moteur. Ne forcez pas.
Nettoyage du filtre á aire du filtre á aire
Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de
fonction-nement. C'est l'un des éléments les plus importants pour
l'entretien. Tout manquement à l’entretien du filtre à air peut
entraîner une baisse de performances ou causer des dégâts
permanents à votre moteur.
1.
Retirez le filtre à air/couvercle du silencieux. Voir la section
Retrait et installation du filtre à air/couvercle du silencieux.
2. Retournez le couvercle et inspectez l'intérieur pour repérer
le filtre à air. Retirez le filtre à air de l'intérieur du couvercle
du filtre à air/silencieux (Fig. 22).
3. Lavez le filtre dans un mélange d'eau et de détergent
(Fig. 23). Rincez le filtre abondamment. Essorez l'excédent
d'eau. Laissez sécher complètement.
4. Appliquez suffisamment d'huile propre SAE 30 pour enduire
légèrement le filtre (Fig. 24).
5. Pressez le filtre pour répartir et drainer l'excédent d'huile (Fig. 25).
6. Remplacez le filtre à air dans le filtre à air/couvercle du
silencieux (Fig. 22).
REMARQUE: l'utilisation de l'appareil sans filtre à air et sans
ensemble filtre à air/couvercle du silencieux
ANNULERA la garantie.
Réinstallation du filtre à air/couvercle du silencieux
1. Placez le filtre à air/couvercle du silencieux sur l'endos du carburateur et du silencieux. Alignez les
trous à vis.
2. Insérez les quatre (4) vis dans les trous du filtre à air/couvercle du silencieux (Fig. 21) et vissez sans trop
serrer.
ENTRETIEN DU PARE-ÉTINCELLES
1. Retirez le couvercle du filtre à air/silencieux. Voir Retrait du
couvercle du filtre à air/silencieux.
2. Situez le pot d’échappement sans le retirer. Trouvez le vis
sur la partie inférieure du pot d’échappement (Fig. 26.)
Retirez le vis en vous servant soit d’un tournevis torx #20
ou d’un tournevis plat.
3. Soulevez gentiment la couverture du pare-étincelles du côté
gauche. Deux pattes servent de charnières sur le côté droit de la
couverture. Ouvrez le couvercle du pare-étincelles comme une
porte et faites sortir ses pattes des fentes dans le pot
d'échappement.
4. En vous servant d'un petit tournevis plat, faites sortir
gentiment l'écran du pare-étincelle de l'intérieur de la
couverture du pare-étincelles.
5. Nettoyez l’écran du pare-étincelles à l’aide d’une brosse
métallique. Remplacez-le s’il est endommagé ou si vous
n’arrivez pas à le nettoyer complètement.
6. Réinstallez l'écran du pare-étincelles dans la couverture du
pare-étincelles de façon à ce qu'il soit bien encastré.
7. Réinstallez les deux pattes de la couverture dans les fentes du
pot d'échappement et fermez la couverture du pare-étincelles.
8. Revissez le vis que vous avez retirées à l’étape 2 et serrez-le bien.
9. Replacez le couvercle du filtre à air/silencieux.
RÉGLAGE DU CARBURATEUR
Le régime ralenti du moteur est réglable par le couvercle du filtre à
air/silencieux (Fig. 27).
REMARQUE: des réglages non soigneux peuvent endommager
sérieusement l'appareil. Les réglages de carburateur doivent être faits par un
concessionnaire agréé.
Vérification du mélange de carburant
En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé.
Videz puis remplissez le réservoir de carburant frais et bien mélangé avant d'effectuer des réglages. Voir la
section Informations sur l'huile et le carburant.
Clean Air Filter
The condition of the air filter is important to the operation of the unit. A dirty air filter will restrict air flow
and change the air/fuel mixture. This is often mistaken for an out of adjustment carburetor. Check the
condition of the air filter before adjusting the idle speed screw. Refer to Air Filter Maintenance.
Nettoyage du filtre à air
L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit
d'air et affecte le mélange de carburant/air. On confond cela souvent avec un mauvais réglage du carburateur.
Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air.
Réglage de la vis de réglage de ralenti
Si le moteur ne se met toujours pas au ralenti après vérification du
mélange de carburant et du nettoyage du filtre à air, réglez la vis
de ralenti comme suit:
2.
Relevez le levier de bascule des modes
souffleuse/aspirateur (mode souffleuse). Voir Utiliser
comme souffleuse.
REMARQUE: Mettez le levier sur mode souffleuse pour empêcher
le sac d’aspirateur de se remplir lors du démarrage
ou du fonctionnement du moteur.
3. Relâchez le levier d'accélérateur et laissez le moteur au
ralenti. Si le moteur s'arrête, insérez un petit tournevis à
embout cruciforme dans le trou du couvercle du filtre à air/silencieux (Fig. 27). Vissez la vis de
réglage du ralenti de 1/8 de tour à la fois (selon le besoin) jusqu'à ce que le moteur se mette bien
au ralenti.
4. Si le ralenti semble trop rapide, dévissez la vis de réglage du ralenti de 1/8 de tour à la fois (selon le
besoin) pour réduire la vitesse de ralenti.
La vérification du mélange de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti
devraient résoudre la plupart des problèmes de moteur.Dans le cas contraire et si :
• Le moteur ne se met pas au ralenti,
• Le moteur hésite ou se cale lors d'une accélération,
• Le moteur perd de la puissance, faites régler le carburateur par un concessionnaire agréé.
REMPLACEMENT DE LA BOUGIE
Utilisez une bougie P/N 791-610311B. L'écartement correct est de 0,635 mm (0,025 po). Retirez la
bougie après 25 heures de fonctionnement et vérifiez son état.
1.
Arrêtez le moteur et laissez-le refroidir. Saisissez fermement
le câble de la bougie et retirez le capuchon de celle-ci.
2. Nettoyez toute saleté de la bougie. Retirez la bougie de la
culasse en tournant la douille de 5/8 po à gauche.
3. Remplacez toute bougie fendillée, encrassée ou sale.
Réglez l'écartement à 0,635 mm (0,025 po) à l'aide d'une
jauge d'épaisseur (Fig. 28).
4. Installez la bougie avec un écartement correct dans la culasse en tournant la douille de 5/8 po à
droite jusqu'à la bien visser.
Si vous utilisez une clé dynamométrique vissez avec les valeurs de couple suivantes 12,3-13,5 N•m
(110-120 po•lb). Évitez de trop serrer.
Levier bleu
Vis
Position 2
Fig. 21
Vis
Filtre à air
Protection du filtre dans le silencieux
Fig. 22
AVERTISSEMENT: Si hottre pare-étincelles
et écran pare-étincelles n’est pas solidement
assujetti, il risque de tomber et d’endommager
l’outil et de causer des blessures graves.
MISE EN GARDE: évitez de sabler, gratter
ou nettoyer les électrodes car de la saleté dans
le moteur pourrait endommager le cylindre.
Fig. 25
Fentes
Hottre
pare-
étincelles
Vis
Fig. 26
Pattes
Écran pare-
étincelles
Moteur
Silencieux
Vis de réglage de ralenti
Fig. 27
Fig. 23
Fig. 24
0,635 mm
(0,025 po)
Fig. 28
AVERTISSEMENT: il se peut que l'accessoire de coupe tourne pendant le réglage de
la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes
de sécurité pour éviter des blessures graves.
De plus, posez l’appareil sur une surface propre et dure uniquement lors du dém arrage ou d’un
réglage. Les débris tel que gravier, sable, poussière, herbe, etc. peuvent être aspirés par la prise d'air
et rejetés par l’ouverture de décharge, endommageant ainsi l’appareil ou des biens matériels ou
causant des blessures graves aux personnes.
AVERTISSEMENT: pour éviter des blessures
graves, éteignez toujours la désherbeuse et laissez-
la refroidir avant tout nettoyage ou entretien.
MODE D’EMPLOI
DÉGAGEMENT D’UN(E) TUBE/ HÉLICE BLOQUÉ(E)
Lorsque le sac est plein, l’aspiration faiblit de façon notable. Éteignez l’appareil avant de retirer le sac.
Ouvrez la fermeture éclair et videz le contenu du sac avant de continuer.
REMARQUE: Videz le sac après chaque utilisation pour éviter toute détérioration et ne pas restreindre le débit
d'air, ce qui affaiblirait les performances de l’aspirateur.
1. Appuyez sur la commande Marche/Arrêt Stop et maintenez-la en position ARRÊT (O) jusqu'à ce
que le moteur s’arrête complètement (Fig. 9).
2. Déconnectez le câble de bougie pour empêcher
l'appareil de démarrer.
3. Retirez le tube de la soufflante/aspirateur et le sac de l'aspirateur.
4. Enlevez soigneusement tout matériau bloquant le tube ou l’hélice. Inspectez les lames pour vous
assurer qu’elles ne sont pas endommagées. Tournez les lames de l’hélice à la main pour vous
assurer qu’elles ne sont plus bloquées.
5. Réinstallez le sac d’aspirateur et le tube de souffleuse/aspirateur.
6. Rebranchez le câble de la bougie.
VIDER LE SAC D’ASPIRATEUR
REMARQUE: Videz le sac après chaque utilisation pour éviter toute détérioration et ne pas restreindre le
débit d'air, ce qui affaiblirait les performances de l’aspirateur.
1. Appuyez sur les pattes d’accrochage des deux côtés du tube du sac et retirez le sac de l’appareil
vers le bas (Fig. 5).
2. Détachez le sac d’aspirateur de son crochet.
3. Ouvrez la fermeture éclair et videz le contenu du sac dans un sac de poubelle ou un récipient.
4. Retournez le sac à l’envers après l’avoir vidé pour la première fois et secouez-le vigoureusement
pour éliminer poussière et débris.
5. Retournez le sac à l’endroit, fermez la fermeture éclair et remettez le sac en place.
