Монтаж
Предупреждение! При монтаже инвертора/зарядного устройства питание от сети и
ли батарей должно быть отключено . Невыполнение этих инструкций может приве
сти к травмам персонала и/или повреждению инвертора и подключаемых систем.
Компания Tripp Lite производит разнообразные инверторы/зарядные устройства с многочисленными приспособлениями для мо
нтажа, которые применяются в транспортируемых и неподвижных приложениях. Компания Tripp Lite рекомендует выполнять пос
тоянный монтаж Вашего инвертора/зарядного устройства в любых конфигурациях, приведенных ниже. Пользователь должен прио
брести монтажные приспособления и отвечает то, что монтажная поверхность способна выдержать вес инвертора/зарядного устр
ойства. Если Вам нужна дополнительная консультация по монтажу инвертора, обратитесь в компанию Tripp Lite.
Горизонтальный монтаж

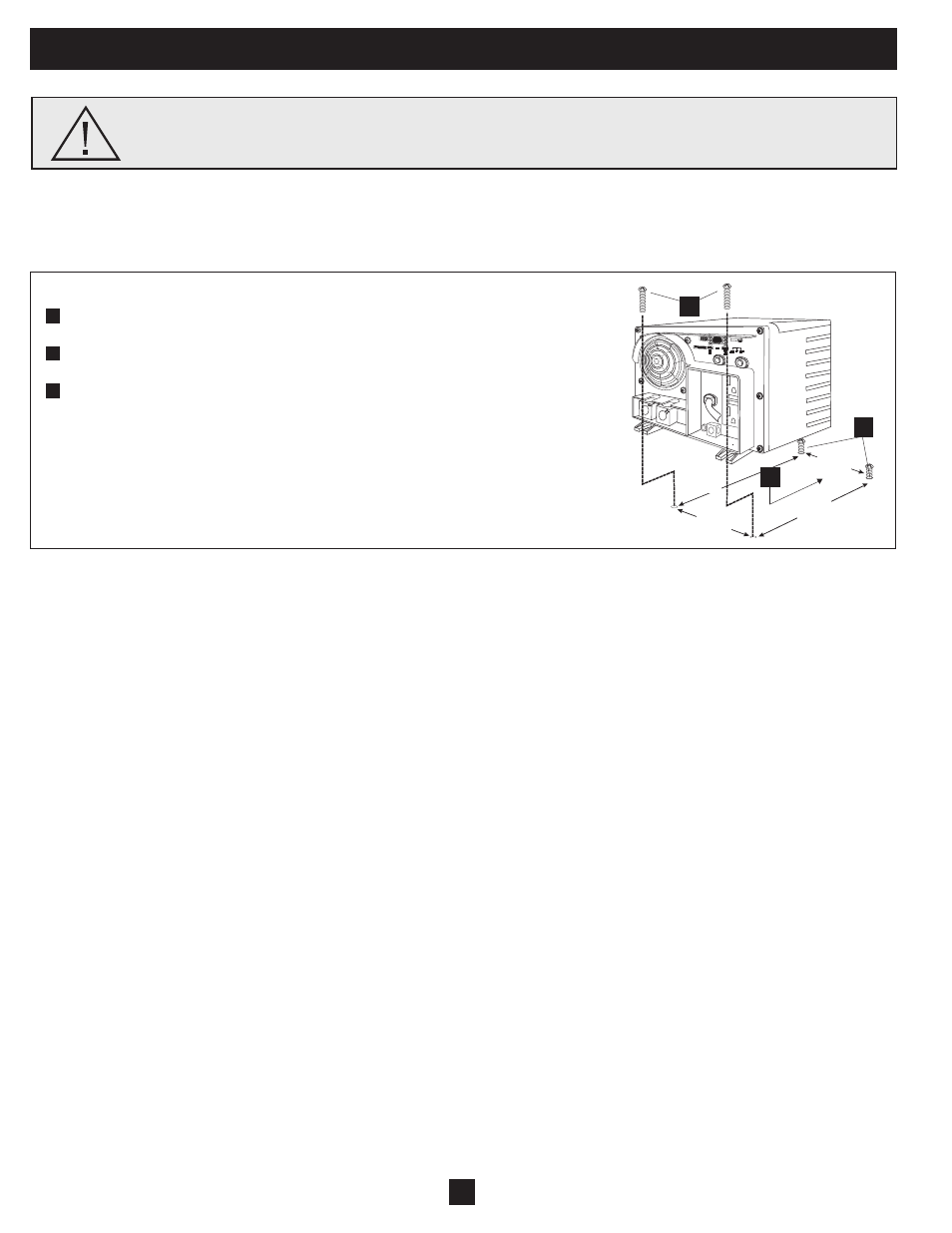

A
Используя приведенные на схеме размеры, установите два болта 6 мм в проч
ное горизонтальное основание, оставив их шляпки слегка поднятыми.
B
Сдвиньте инвертор/зарядное устройство назад так, чтобы болты встали в прор
ези в монтажных ушках, запрессованных в днище корпуса инвертора.
C
Установите два болта 6 мм в монтажные кронштейны, запрессованные спере
ди в корпус инвертора/зарядного устройства, и затяните их.
Корпус из поликарбоната и монтажные ножки достаточно прочны, чтобы выполнить монтаж инвертора/зарядного устройства
на стену (если отсек транспортного средства требует такой конфигурации). При монтаже на стену панель управления инверто
ра/зарядного устройства должна быть обращена в сторону, но не вверх или вниз.
Для нормальной вентиляции оставьте спереди и сзади просвет в 50 мм.
6.75 in.
(17.1 cm)
7.87 in.
(20 cm)
6.75 in.
(17.1 cm)
4.5 in.
(11.4 cm)
A
B
C
