Conexión de la batería – Tripp Lite APSX User Manual
Page 20

20
• Conecte el Cableado de CD: Aunque su inversor/cargador es un conversor de electricidad altamente eficiente,
su capacidad de salida nominal se ve limitada por la longitud y calibre del cableado que recorre desde la batería
hasta la unidad. Utilice el cableado de menor longitud y mayor diámetro (calibre máximo de 2/0) para que se
ajusten a los terminales de entrada de su inversor/cargador. El cableado más corto y de mayor calibre reduce la
caída de voltaje de CD y permite que haya una transferencia máxima de corriente. Su inversor/cargador puede
entregar una potencia máxima de hasta 200% de su salida de potencia continua nominal durante períodos
breves. Debe utilizarse cableado de mayor calibre cuando se opera con-
tinuamente equipos con gran extracción bajo estas condiciones. Apriete
los terminales de su inversor/cargador y la batería hasta aproximadamente
3.5 Newton-metros de par de torsión para crear una conexión eficiente e
impedir que haya calentamiento excesivo en esta conexión. Si no aprieta
bien los terminales, se podría anular su garantía.
• Haga la Conexión a Tierra: Con un cable de 8 AWG (3,15 mm) o uno
más grande, conecte directamente el poste de conexión a tierra principal al
chasis o a la tierra del vehículo. Consulte la sección Identificación de
Características para encontrar el poste de conexión a tierra principal en su
modelo de inversor/cargador específico. Todas las instalaciones deben cum-
plir con los códigos y reglamentaciones nacionales y locales.
• Conecte el fusible: El artículo 551 del NEC (Código Eléctrico Nacional) exige que usted conecte el terminal de CD positivo de su inversor/cargador
directamente a el o los fusibles y el o los bloques de fusibles listados por UL dentro de una distancia de 18 pulgadas (450 mm) de la batería. El valor
nominal del fusible debe ser igual o superior al valor nominal mínimo del fusible de CD que aparece en la placa de datos de su inversor/cargador.
Consulte los diagramas a continuación.
Conecte su inversor/cargador a las baterías mediante los siguientes procedimientos:
¡ADVERTENCIA!
•
Si no conecta a tierra adecuadamente su inversor/cargador al chasis o tierra de un vehículo puede
haber peligro de descarga eléctrica letal.
•
Nunca intente operar su inversor/cargador conectándolo directamente a la salida de un alternador en
lugar de una batería o módulo de baterías.
•
Cumpla con la polaridad adecuada con todas las conexiones de CD.
DC Connectors
Longitud Máxima Recomendada del Cable de CD (pies)
Conexión de la Batería
AWG/mm
6/4.0
4/5.0
2/6.3
0/8.3
00/9.3
Salida
de
Potencia
(watts)
750
10
16
26
42
52
1250
16
25
31
El voltaje de entrada nominal de su inversor/cargador debe coincidir con el voltaje de su o sus baterías.
En aplicaciones vehiculares, es posible conectar su inversor/cargador a la batería principal dentro del sistema eléctrico de su vehículo. En la may-
oría de los vehículos, el inversor/cargador estará conectado a una o más baterías auxiliares dedicadas (domésticas) que están asiladas del sistema
de transmisión para impedir un posible drenaje de la batería principal.
12 Volt Inverter/Charger
12 Volts
12 Volts
3
5

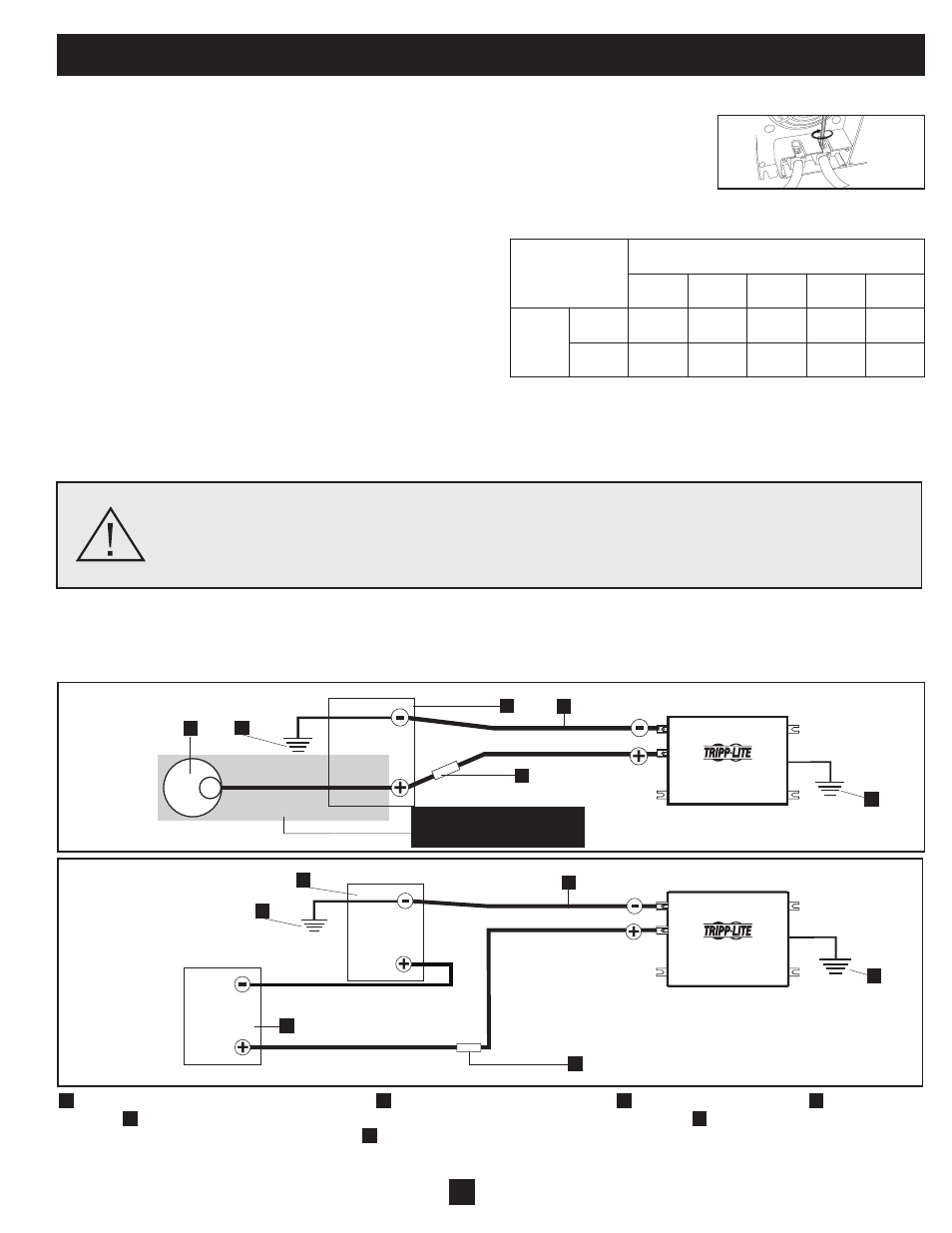

Conexión de la Batería Principal de 12 Voltios
1
Alternador de 12 voltios (para aplicaciones vehiculares)
2
Tierra de batería de un vehículo o tierra
3
Batería principal de 12 voltios
4
Baterías en serie
de 6 voltios
5
Fusible y bloque de fusibles listados por UL (montados dentro de 18 pulgadas o 450 mm de la batería)
6
Cableado de gran diámetro, calibre
máximo de 2/0 (9.3 mm) para ajustarse a los terminales
7
Cable de tierra de un mínimo de 8 AWG (3.15 mm)
12 Volt Inverter/Charger
6 Volts
6 Volts
Conexión de Múltiples Baterías (Series)
4
1
6
2
5
6
4
2
Conexión opcional solo
para aplicaciones vehiculares.
7
7
