23

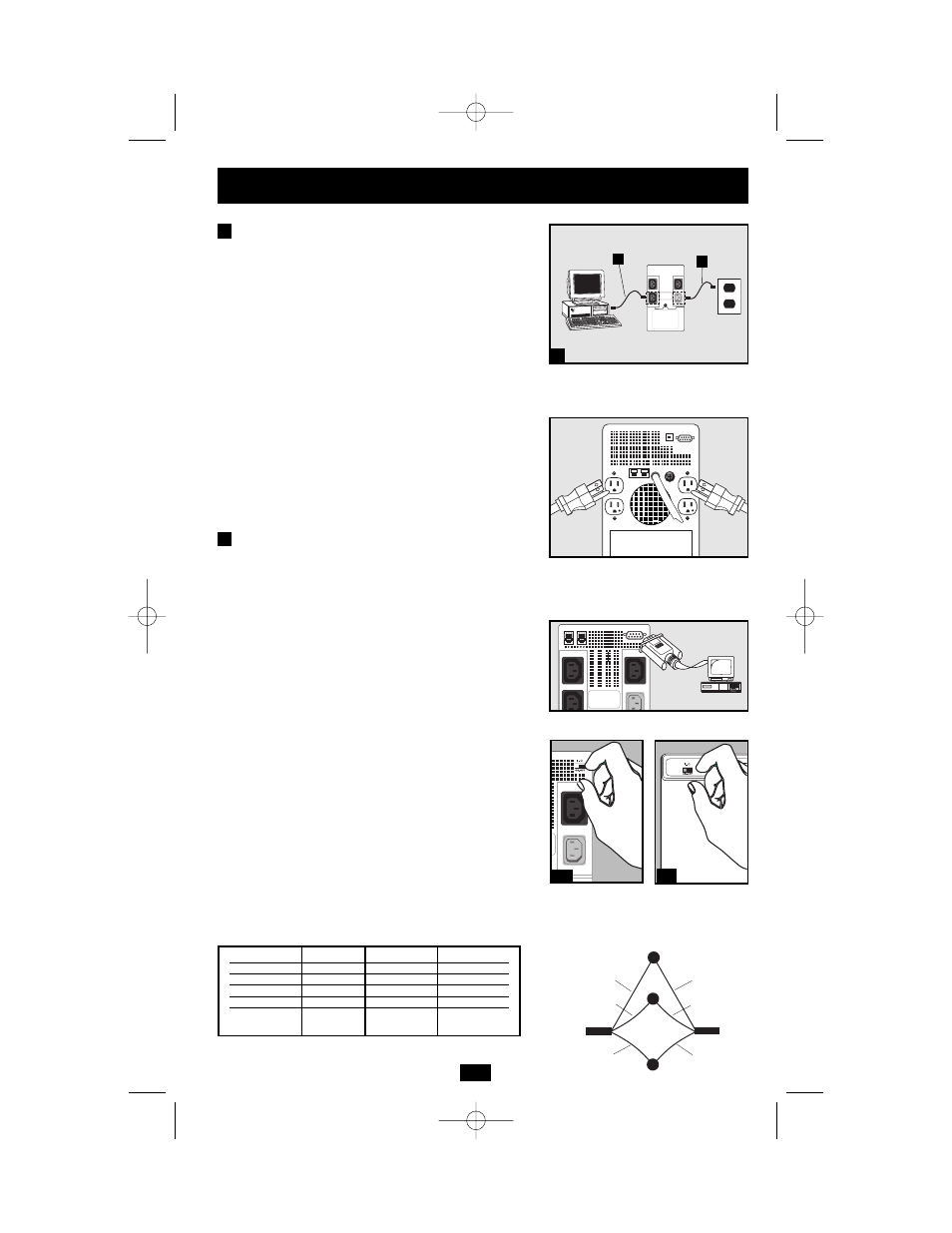

Б Бы ыс сттр ра ая я у ус стта ан но ов вк ка а
1
2
3.1
В Вс стта ав вь ьтте е в ви ил лк ку у у ус сттр ро ой йс сттв ва а U UP PS S в в
э эл ле ек кттр ри ич че ес ск ку ую ю р ро оз зе еттк ку у..
Подключите необходимое оборудование к
устройству UPS.
-Опционально-
С помощью кабеля, поставляемого
компанией "Tripp Lite", соедините
последовательный порт компьютера с
последовательным портом устройства UPS.
Загрузите программное обеспечение и
запустите программу инсталляции,
соответствующую оперативной системе,
установленной на компьютере.
Порт связи DB9 поставляется опционально
(по заказу).
Устройство UPS будет нормально работать
и без этого соединения.
Включите устройство UPS.
Установите выключатель разрешения
работы устройства (на задней панели
устройства UPS
в положение "ВКЛ." (или "РАЗРЕШИТЬ/I").
Этот выключатель запускает в работу
зарядное устройство аккумуляторов и
микропроцессор.
Индикаторная лампочка "XXX" будет мигать
до тех пор, пока будет включен
выключатель режимов "Работа/Ожидании"е
для активации режима "Работа".
Нажмите кратковременно на выключатель
режимов "Работа/Ожидание" (на передней
панели устройства UPS) и отпустите его для
перехода в режим "Работа" и подачи
питания на разъемы устройства UPS.
Цвет кабеля Кабель 1 Кабель 2 Кабель 3
Американский Черный Белый Зеленый
Европейский Коричневый Синий Зеленый/Желтый
Цвет кабеля Кабель 1 Кабель 2 Кабель 3
Американский Фаза 1 Нулевой провод "Земля"
Европейский Фаза 1 Фаза 2 или "Земля"
Нулевой провод
AMER EURO
Черный
Белый
Коричневый
Синий
Зеленый Зеленый/
Желтый
1
2
A B
3.2
рисунок 1
Выключатель
разрешения работы
устройства Рисунок 2
Выключатель
режимов
"Работа/Ожидание"
