Conectar los componentes—Continúa
Si el televisor no dispone de salidas de audio, conecte una salida de audio del VCR o del receptor
de cable o satélite al receptor de AV y utilice el sintonizador para escuchar programas de televisión
a través del receptor de AV (consulte las páginas 28 y 30).

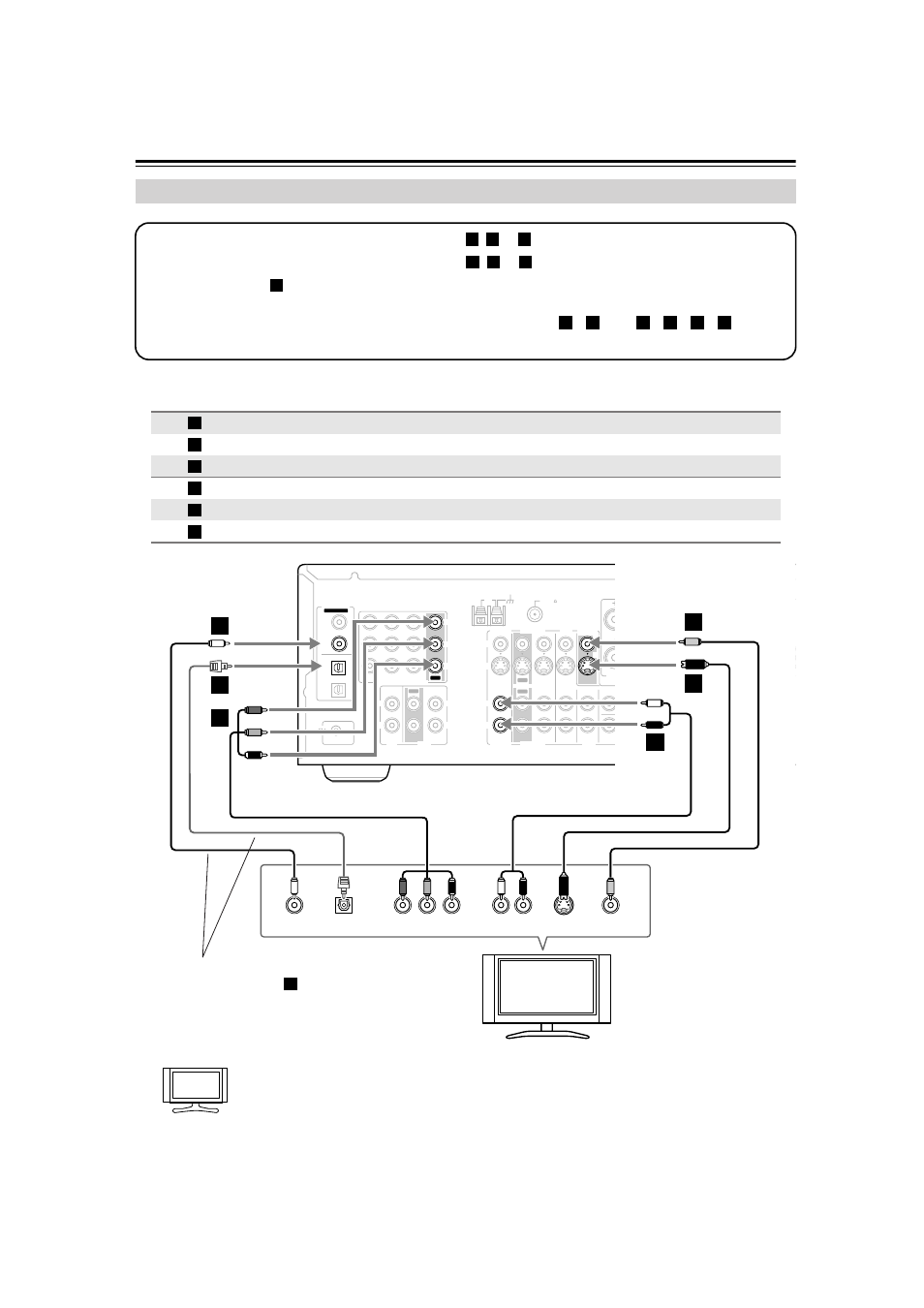

Conectar el televisor o el proyector
Conexiones Receptor de AV Flujo de señal Televisor
Calidad de
imagen
COMPONENT VIDEO OUT
⇒
Entrada de vídeo componente Máxima
MONITOR OUT S
⇒
Entrada de S-Video Buena
MONITOR OUT V
⇒
Entrada de vídeo compuesto Estándar
CBL/SAT IN L/R
⇐
Salida de audio analógico I/D
DIGITAL IN COAXIAL 2
⇐
Salida de digital coaxial
DIGITAL IN OPTICAL 1
⇐
Salida de digital óptico
Paso 1: Seleccione una conexión de vídeo entre , , y .
Paso 2: Seleccione una conexión de audio entre , , y .
• Con la conexión , puede escuchar y grabar audio desde el televisor y escucharlo a través del grupo de alta-
voces B.
• Para disfrutar de los modos de audición Dolby Digital y DTS, use la o . (Use y o y para la
grabación.)
A B C
a b c
a
b c a b a c
A
B
C
a
b
c
OUT
OUT CBL/SAT IN
IN IN IN
IN
IN
IN IN VCR/DVR IN DVD IN OUT
COMPONENT VIDEO
Y
C B/ P B
C R/ P R
L
R
L
R
ANTENNA
FM AM 75
SUB
WOOFER
FRONT SURROUND SURR BACK CENTER
CD
R R
L L
TAPE
OUT
CBL/SAT
CBL/SAT
VCR/DVR
VCR/DVR
DVD
DVD
R
L
R
L
S
V
R
L
MONITOR
OUT
S
V
PRE OUT
SUB WOOFER
FRONT
SPEAKERS B
SURROUND BACK
SPEAKERS
SURROUND
SPEAKERS
FRONT
SPEAKERS A S
REMOTE CONTROL
ASSIGNABLE
COAX-
IAL
OPTICAL
1
(DVD)
2
(CBL/SAT)
1
(VCR/DVR)
2
(CD)
DIGITAL IN
Y COAXIAL
OUT
P B
COMPONENT VIDEO IN
P R S VIDEO
IN
AUDIO
OUT
VIDEO
IN
L R
OPTICAL
OUT
b
c
A
B
C
B
a
C
Televisor,
proyector, etc.
Conecte uno de los dos
Debe asignar la conexión
(consulte la página 39)
c
Consejo!
