Fr-
19

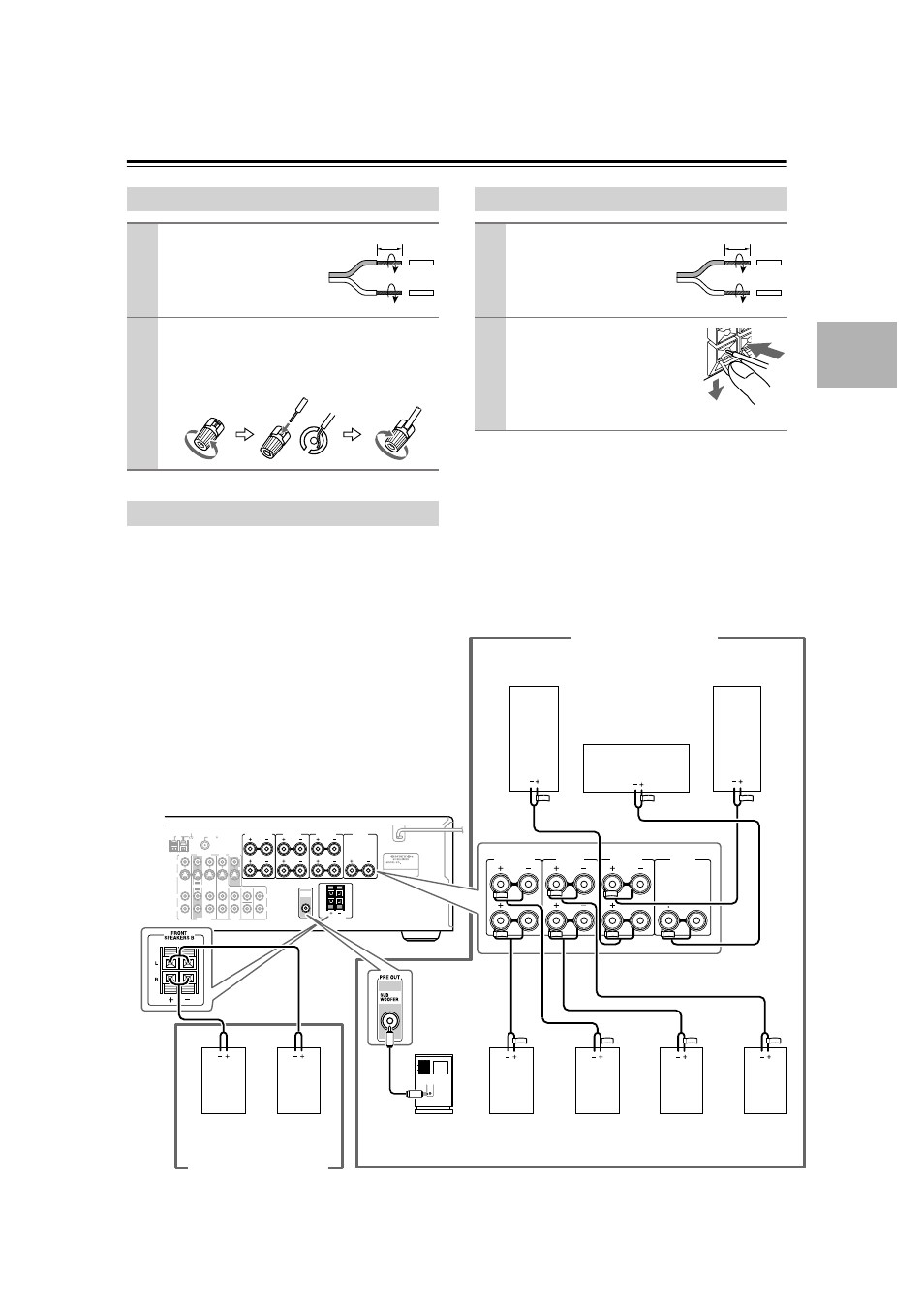

Connexion des enceintes—suite
Reliez la sortie SUBWOOFER PRE OUT de l’ampli-
tuner AV à l’entrée du subwoofer actif avec un câble
approprié, comme illustré. Si vous utilisez un subwoofer
passif avec un amplificateur externe, branchez la sortie
SUBWOOFER PRE OUT à l’entrée de l’ampli en ques-
tion.
Remarque:
Vérifiez que le câble est branché jusqu’au bout.
Remarque:
Lorsque le groupe d’enceintes B est activé, le groupe
d’enceintes A est réduit au mode de lecture 5,1 canaux.
Connexion du groupe d’enceintes A
1 Dénudez environ 15 mm
de la gaine aux deux extré-
mités des câbles d’encein-
tes et torsadez les fils aussi
fermement que possible.
2 Dévissez la vis de la borne. Insérez la portion
dénudée du fil aussi loin que possible dans
l’ouverture. Vérifiez que le fil dénudé touche
l’intérieur de la fiche. Resserrez la vis de la borne.
Connexion d’un subwoofer actif
15 mm
Connexion du groupe d’enceintes B
1 Dénudez environ 10 mm
de la gaine aux deux extré-
mités des câbles d’encein-
tes et torsadez les fils aussi
fermement que possible.
2 Appuyez sur le levier de la borne,
insérez le fil dans l’orifice et relâ-
chez le levier.
Vérifiez que les bornes sont bien
en contact avec les fils et non
avec leur gaine.
10 mm
OUT
OUT
IN
IN
IN
IN IN
L
R
L
R
ANTENNA
FM AM 75
SUB WOOFER
FRONT SURROUND SURR BACK CENTER
CBL/SAT
CBL/SAT
VCR/DVR
VCR/DVR
DVD
DVD
R
L
R
L
S
V
R
L
MONITOR OUT
S
V
PRE OUT
SUB WOOFER
FRONT SPEAKERS B
SURROUND BACK SPEAKERS SURROUND SPEAKERS FRONT SPEAKERS A CENTER SPEAKER
L
R
L
R
SURROUND BACK
SPEAKERS
SURROUND
SPEAKERS
FRONT
SPEAKERS A
CENTER
SPEAKER
LINE INPUT
Enceinte
centrale
Enceinte Sur-
round arrière
gauche
Enceinte
Surround
arrière droite
Enceinte
Surround
droite
Enceinte
Surround
gauche
Groupe d’enceintes B
L’illustration ci-dessous indique la correspondance entre
les enceintes et chaque paire de bornes.
Si vous n’utilisez qu’une enceinte surround arrière,
reliez-la aux prises SURROUND BACK SPEAKERS
“L” (gauche).
Groupe d’enceintes A
Enceinte
avant droite
Enceinte
avant gauche
Subwoofer
actif
Enceinte
avant droite
Enceinte
avant gauche
