Onkyo TX-SR505E - Manual (Page 18)

Fr-
18

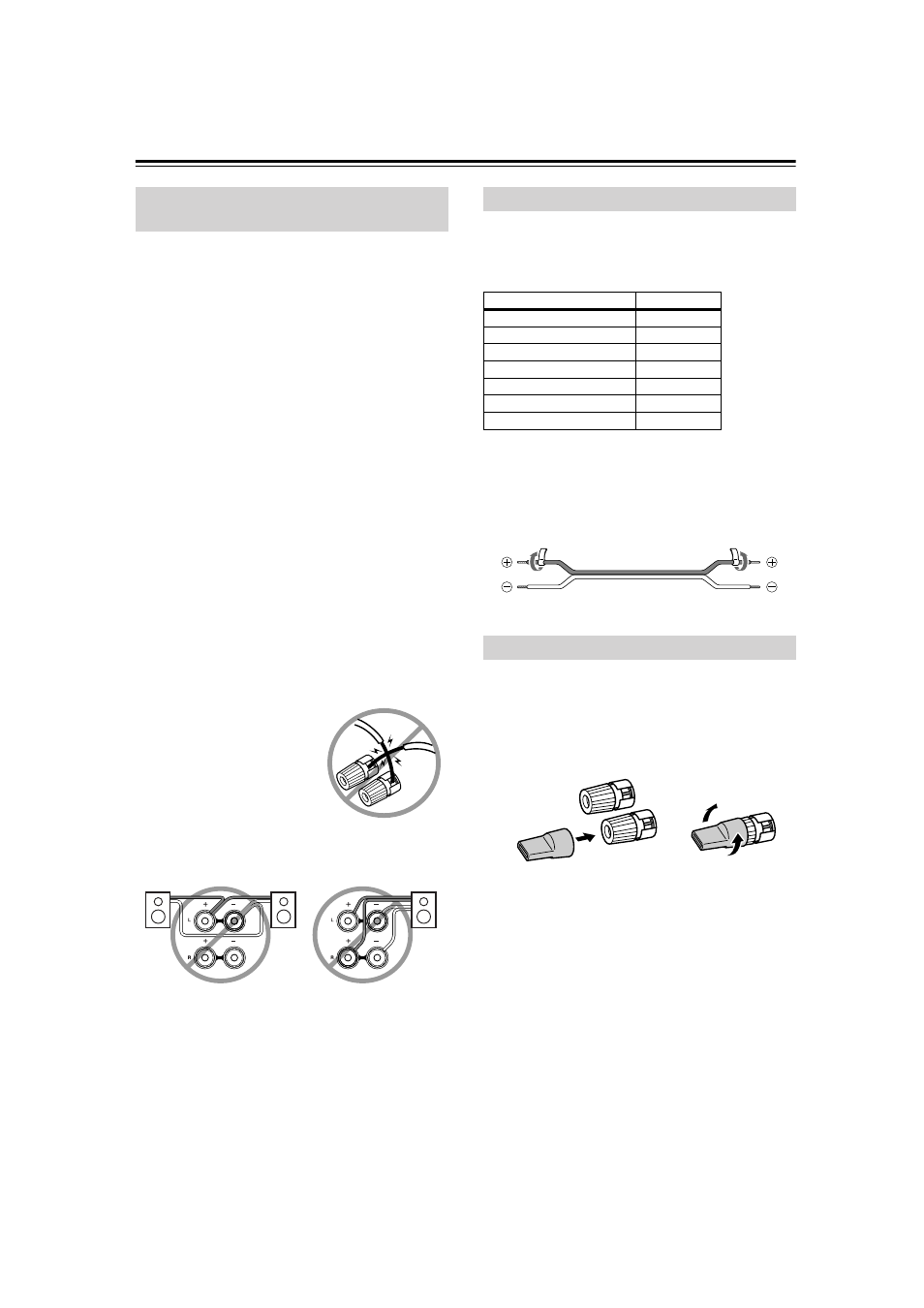

Connexion des enceintes—suite
Lisez ces consignes avant de brancher les enceintes:
• Modèle américain du nord: Servez-vous exclusive-
ment d’enceintes d’une impédance comprise entre 6 et
16
Ω ou plus. Si vous utilisez des enceintes d’une
impédance plus basse ou si vous utilisez l’amplifica-
teur à des niveaux élevés de façon prolongée, le circuit
de protection interne peut entrer en action.
• Autres modèles: Vous pouvez brancher des enceintes
d’une impédance comprise entre 4 et 16 Ω. Si l’impé-
dance d’une des enceintes branchées s’élève à 4
Ω ou
plus (mais moins que 6 Ω), réglez le paramètre “Impé-
dance minimum des enceintes” sur “4 ohms” (voyez
page 35). Si vous utilisez des enceintes d’une impé-
dance plus basse ou si vous utilisez l’amplificateur à
des niveaux élevés de façon prolongée, le circuit de
protection interne peut entrer en action.
• Débranchez l’appareil du secteur avant d’effectuer les
connexions!
• Lisez les instructions figurant dans le manuel des
enceintes.
• Soyez attentif à la polarité des câbles de haut-parleur.
Reliez la borne de pôle positif (+) au pôle positif (+)
de l’enceinte et la borne de pôle négatif (–) au pôle
négatif (–) de l’enceinte. Une inversion de la polarité
produit un déphasage qui diminue la qualité sonore.
• Evitez les câbles de longueur excessive et les câbles
trop minces car cela pourrait affecter le son.
• Veillez en outre à ce que les
fils ne court-circuitent pas les
pôles positif et négatif. Cela
pourrait endommager le
ampli-tuner AV.
• Ne connectez jamais qu’un
seul fil à chaque borne. Sans
cela, vous risquez d’endom-
mager le ampli-tuner AV.
• Evitez de relier une enceinte à plusieurs bornes.
Les pôles positifs (+) des bornes d’enceintes du ampli-
tuner AV disposent d’un code de couleurs qui facilite
leur identification. (Les pôles négatifs (–) des bornes
d’enceintes sont noirs.)
Les étiquettes fournies utilisent aussi un code de cou-
leurs. Placez-les sur le fil positif (+) des câbles d’encein-
tes en respectant les indications du tableau ci-dessus.
Cela permet de brancher chaque câble en alignant sim-
plement la couleur de son étiquette sur celle de la borne
correspondante.
Utilisez l’outil fourni pour desserrer ou serrer les bornes
d’enceintes. Si vous utilisez des fiches bananes, serrez la
borne d’enceinte avant d’insérer la fiche banane pour
garantir une qualité sonore optimale. (En Europe, l’utili-
sation de fiches bananes pour brancher des enceintes à un
amplificateur est interdite).
Précautions lors de la connexion des
enceintes Pose des étiquettes des câbles
Borne d’enceinte Couleur
Avant gauche Blanc
Avant droite Rouge
Centrale Vert
Surround gauche Bleu
Surround droite Gris
Surround arrière gauche Brun
Surround arrière droite Bronzage
Utiliser l’outil pour bornier d’enceinte
