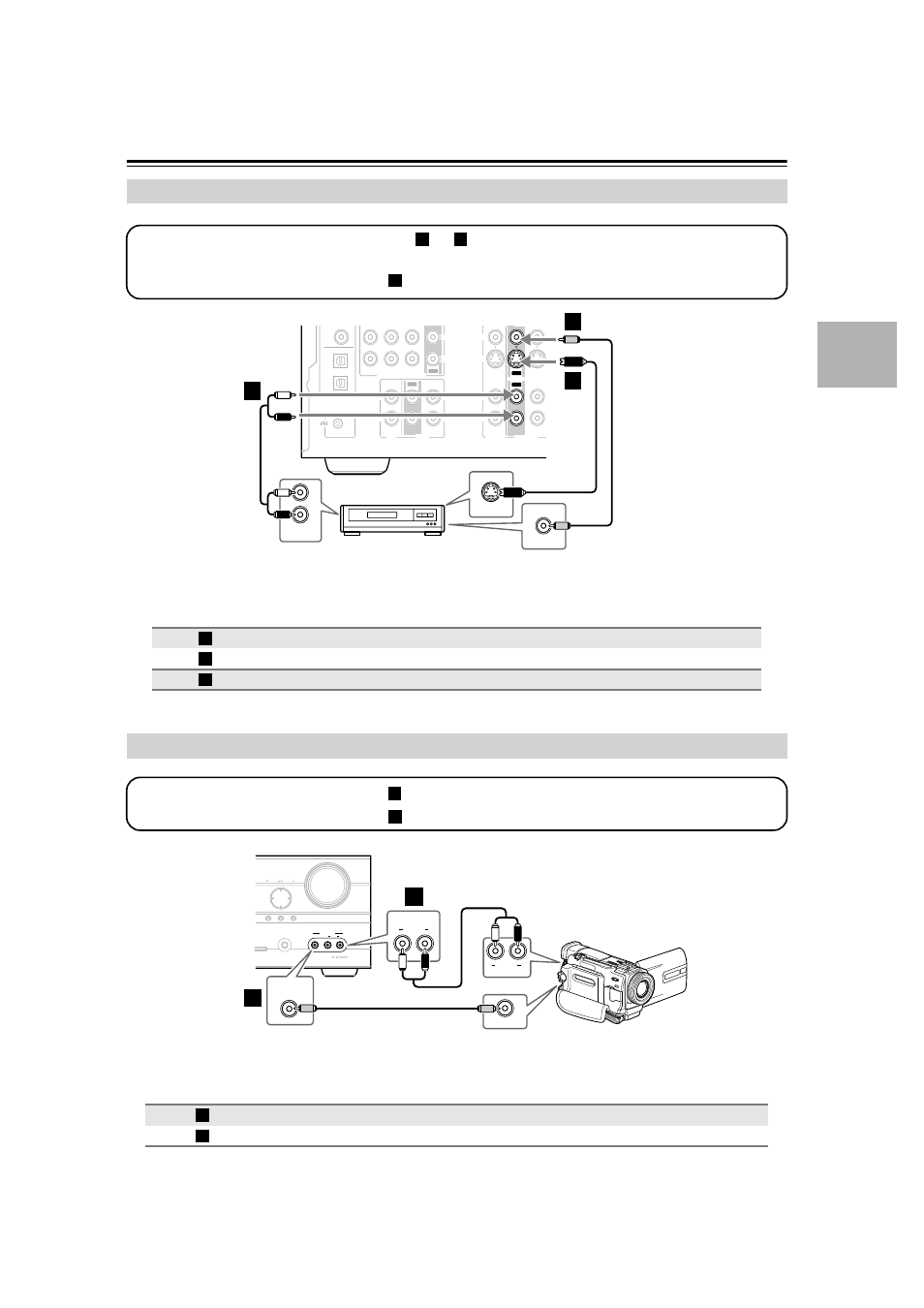

Connexion d’éléments—suite
Connexion d’un magnétoscope ou graveur DVD pour l’enregistrement
Connexions Ampli-tuner AV Flux du signal
Magnétoscope ou
graveur DVD
Qualité d’image
VCR/DVR OUT S
⇒
Entrée S-Video Bonne
VCR/DVR OUT V
⇒
Entrée vidéo composite Standard
VCR/DVR OUT L/R
⇒
Entrée audio analogique G/D —
OUT
OUT CBL/SAT IN
IN IN IN
IN
IN
IN IN VCR/DVR IN DVD IN OUT
COMPONENT VIDEO
Y
C B/ P B
C R/ P R
L
R
L
R
ANTENNA
FM AM 75
SUB
WOOFER
FRONT SURROUND SURR BACK CENTER
CD
R R
L L
TAPE
OUT
XM SIRIUS
CBL/SAT
CBL/SAT
VCR/DVR
VCR/DVR
DVD
DVD
R
L
R
L
S
V
R
L
MONITOR
OUT
S
V
PRE OUT
SUB
WOOFER
FRONT
SPEAKERS B
SURROUND BACK
SPEAKERS
SURROUND
SPEAKERS
FRONT
SPEAKERS A
CENTE
SPEAKE
REMOTE
CONTROL
ASSIGNABLE
COAX-
IAL
OPTICAL
1
(DVD)
2
(CBL/SAT)
1
(VCR/DVR)
2
(CD)
DIGITAL IN
L
R
AUDIO
IN
S VIDEO IN
VIDEO IN
a
A
B B
Étape 1: Choisissez une connexion vidéo: ou .
TX-SR505/TX-SR505E: La source vidéo doit être branchée à l’ampli-tuner AV avec le même type de connexion.
Étape 2: Effectuez la connexion audio .
A B
a
Magnétoscope,
Graveur DVD
A
B
a
Connexion d’un caméscope, d’une console de jeux, etc.
Connexions Ampli-tuner AV Flux du signal Caméscope ou console
AUX INPUT VIDEO
⇐
Sortie vidéo composite
AUX INPUT L-AUDIO-R
⇐
Sortie audio analogique G/D
Étape 1: Effectuez la connexion vidéo .
Étape 2: Effectuez la connexion audio .
A
a
