Connexion d’éléments—suite
Avec ce type de connexion, vous pouvez utiliser votre décodeur satellite ou câble pour écouter vos
programmes TV favoris par l’ampli-tuner AV et compenser l’absence de sorties audio du téléviseur.

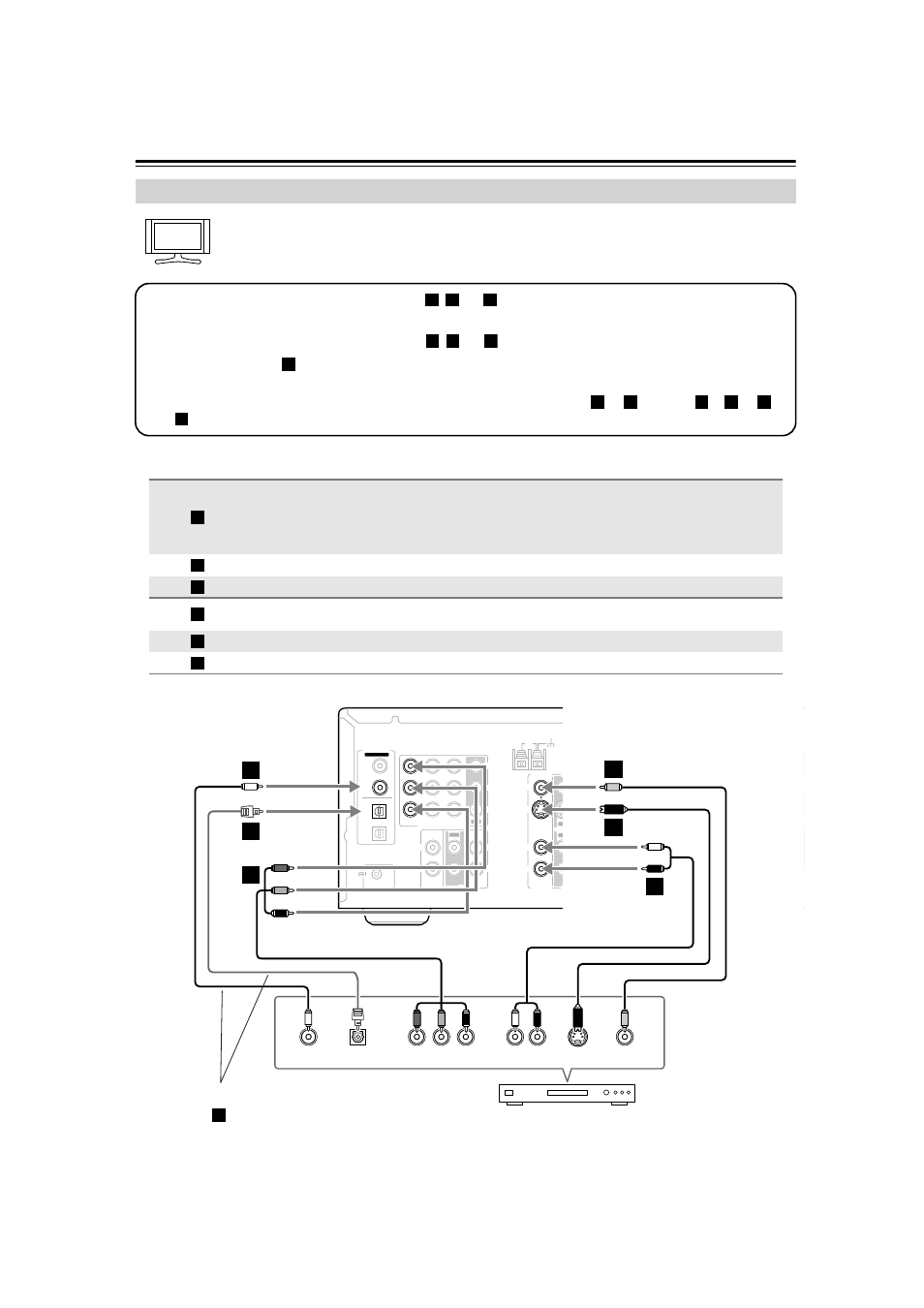

Connexion d’un décodeur satellite ou câble ou d’une autre source vidéo
Connexions Ampli-tuner AV Flux du signal Video source Flux du signal
COMPONENT VIDEO CBL/SAT IN
(TX-SR505/TX-SR505E)
ou
COMPONENT VIDEO IN 3
(TX-SR575)
⇐
Sortie vidéo composant Optimale
CBL/SAT IN S
⇐
Sortie S-Video Bonne
CBL/SAT IN V
⇐
Sortie vidéo composite Standard
CBL/SAT IN L/R
⇐ Sortie audio analogique
G/D
DIGITAL IN COAXIAL 2
⇐
Sortie numérique coaxial
DIGITAL IN OPTICAL 1
⇐
Sortie numérique optique
Astuce!
Étape 1: Choisissez une connexion vidéo: , ou .
TX-SR505/TX-SR505E: Le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.
Étape 2: Choisissez une connexion audio: , ou .
• Avec la connexion , vous pouvez écouter (avec le groupe d’enceintes B) et enregistrer des signaux audio
d’une source vidéo.
• Pour bénéficier des modes d’écoute Dolby Digital et DTS, utilisez l’option ou . (Utilisez et ou et
pour l’enregistrement.)
