Es-
23
Conectar los componentes—Continúa
Al conectar las salidas de audio y vídeo del reproductor de DVDs y de otros componentes AV al receptor de AV, puede
seleccionar audio y vídeo de forma simultánea con sólo seleccionar la fuente de entrada apropiada en el receptor de AV.
El receptor de AV permite distintos formatos de conexión para ofrecer compatibilidad con una amplia gama de equipos
AV. El formato a elegir depende de los formatos compatibles con el resto de los componentes. Utilice las secciones
siguientes como guía.
Para componentes de vídeo, como reproductores de DVD, deberá realizar una conexión vídeo y audio.
Formatos de conexión de audio
Al elegir un formato de conexión, tenga en cuenta que el receptor de AV no realiza conversiones entre formatos, tal como
se muestra a continuación.
Formatos de conexión de vídeo
Para TX-SR505/TX-SR505E
Los equipos de vídeo se pueden conectar utilizando uno
de los siguientes formatos de conexión de vídeo: vídeo
compuesto, S-Video, o vídeo componente (este último
proporciona la mejor calidad de imagen).
Al elegir un formato de conexión, tenga en cuenta que el
receptor de AV no realiza conversiones entre formatos,
por lo tanto, sólo enviarán señal los conectores de salida
del mismo formato que el conector de entrada, tal como
se muestra a continuación.
Para TX-SR575
Los equipos de vídeo se pueden conectar al receptor de AV
utilizando los siguientes formatos de conexión de vídeo:
vídeo compuesto, S-Video, o vídeo componente (este
último proporciona la mejor calidad de imagen).
La conversión de vído compuesto a S-Video y de
S-Video a vídeo compuesto sólo se aplica a las salidas
MONITOR OUT V y S , y no a las salidas VCR/DVR
OUT V ni S.

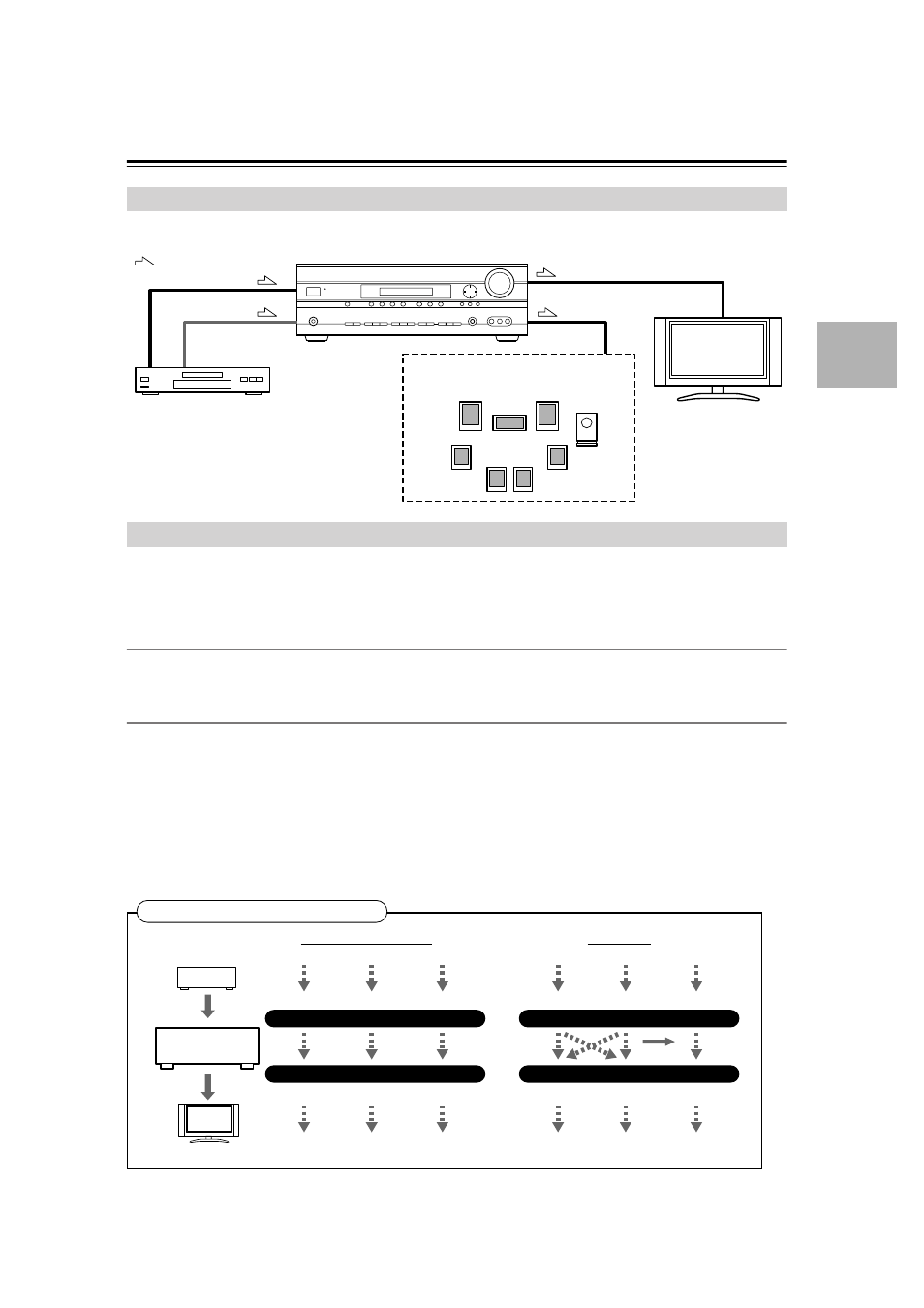

Conectar las señales de Audio y Vídeo al receptor AV
: Flujo de señal
Vídeo
Audio
Vídeo
Audio
Altavoces (consulte la página 19 para
más información acerca de la conexión)
Reproductor de DVDs, etc.
Televisor,
proyector,
etc.
¿Qué conexiones debo utilizar?
IN
MONITOR OUT
IN
MONITOR OUT
Reproductor de
DVD, etc.
TX-SR505/TX-SR505E TX-SR575
Compuesto S-Video Componente
página 38
Compuesto S-Video Componente
Compuesto S-Video Componente
Compuesto S-Video Componente
Diagrama de flujo de la señal de vídeo
Receptor de AV
Televisor, proyector, etc.
