d'ouverture des contacts d'au moins 3 mm, par ex. un
coupe-circuit automatique, un disjoncteur différentiel
ou des fusibles.
• Aucune partie du cordon d'alimentation ne doit afficher
une température supérieure à 90 °C. Le câble neutre
bleu doit être raccordé à la borne « N » de la plaque à
bornes. Le câble de phase marron (ou noir) (partant de
la borne « L »de la plaque à bornes) doit toujours être
relié à la phase sous tension.
Remplacement du câble d'alimentation
Ne remplacez le câble de raccordement qu'avec un câble
de type H05V2V2-F T90. Assurez-vous que la section du
câble convient à la tension et à la température de fonction-
nement. Le câble de terre jaune/vert doit être plus long
d'environ 2 cm que le câble de phase marron (ou noir).

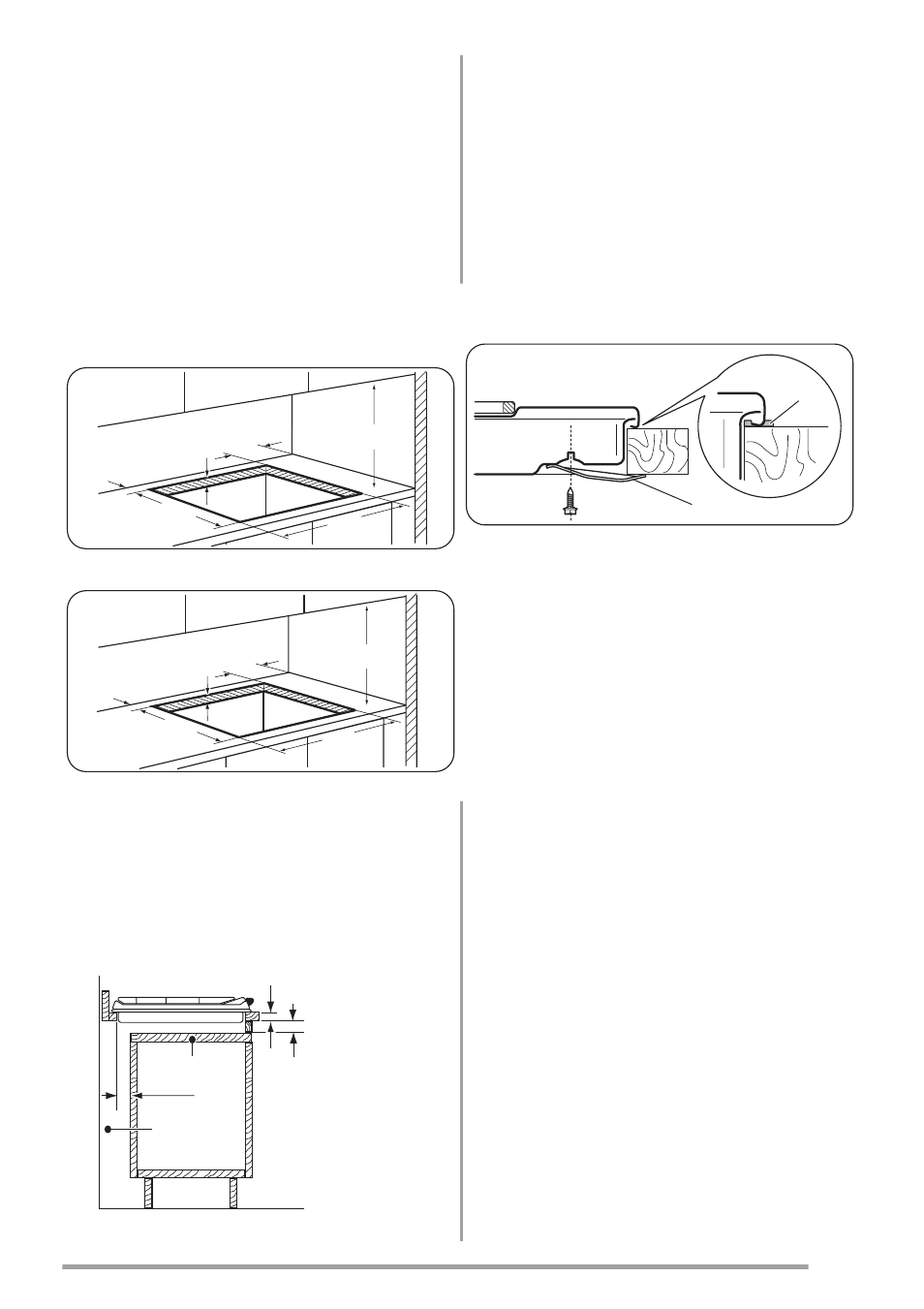

Encastrement
ZGL643IT :
min. 55 mm
min. 650 mm
550 mm
min. 600 mm
30 mm
470 mm
B
A
ZGL683IT :
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
30 mm
470 mm
A - joint fourni
B - équerres fournies
Possibilités d'insertion
Élément de cuisine avec porte
Le panneau installé sous la table de cuisson doit être faci-
lement amovible et facile d'accès au cas où une interven-
tion technique serait nécessaire.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Panneau amovible
b) Espace pour les branchements
Au-dessus d'un four
Les dimensions de la niche d'encastrement doivent être
conformes aux indications et l'élément de cuisine doit être
équipé d'aérations pour assurer un apport d'air continu.
Les raccordements électriques de la table de cuisson et du
four doivent être installés séparément pour des raisons de
sécurité et pour permettre un retrait facile du four de l'en-
semble.
