– il n'est pas plus long que 1,50 m ;
– il ne montre aucun étranglement ;
– il n'est soumis à aucune traction et aucune torsion ;
– il n'entre pas en contact avec la découpe ou les coins
tranchants ;
– il est examinable sur toute sa longueur afin de vérifier
son état.
Vérifiez les points suivants pour contrôler le bon état du
tuyau flexible :
– il ne présente aucune fente, coupure, marque de brûlu-
re sur les deux extrémités et sur toute sa longueur ;
– le matériau n'est pas durci, mais présente une élasticité
correcte ;
– les colliers de serrage ne sont pas rouillés ;
– la date d'expiration n'est pas dépassée.
Si vous constatez au moins un de ces défauts, ne réparez
pas le tuyau, mais remplacez-le.
Important Quand l'installation est terminée, assurez-vous
que chaque raccord est étanche. Utilisez une solution
savonneuse et non une flamme !
Remplacement des injecteurs
1. Enlevez les supports de casseroles.
2. Retirez le chapeau et la couronne du brûleur.
3. À l'aide d'une clé 7, retirez les injecteurs et rempla-
cez-les par ceux requis pour le type de gaz utilisé (re-
portez-vous au tableau de la section Caractéristiques
techniques).
4. Assemblez les pièces, en suivant la même procédure
dans l'ordre inverse.
5. Avant de sceller l'appareil, remplacez la plaque signa-
létique (placée près du tuyau d'arrivée de gaz) par
celle adaptée au nouveau type de gaz. Vous trouverez
cette étiquette dans le sachet fourni avec l'appareil.
Si la pression du gaz d'alimentation est variable ou diffère
de la pression nécessaire, vous devez installer un régula-
teur de pression approprié sur le tuyau d'arrivée de gaz.
Réglage du niveau minimum
Pour régler le niveau minimum des brûleurs :
1. Allumez la table de cuisson.
2. Tournez le bouton jusqu'à la position minimum.
3. Enlevez la manette de commande.
4. A l'aide d'un tourne-vis fin, réglez la position de la vis
de by-pass. Si vous passez du gaz naturel à 20 mbar
à du gaz liquide, serrez la vis de réglage à fond. Si
vous passez du gaz liquide à un gaz naturel à 20
mbar, dévissez la vis de by-pass d'environ 1/4 de
tour (1/2 tour pour un brûleur à triple couronne).

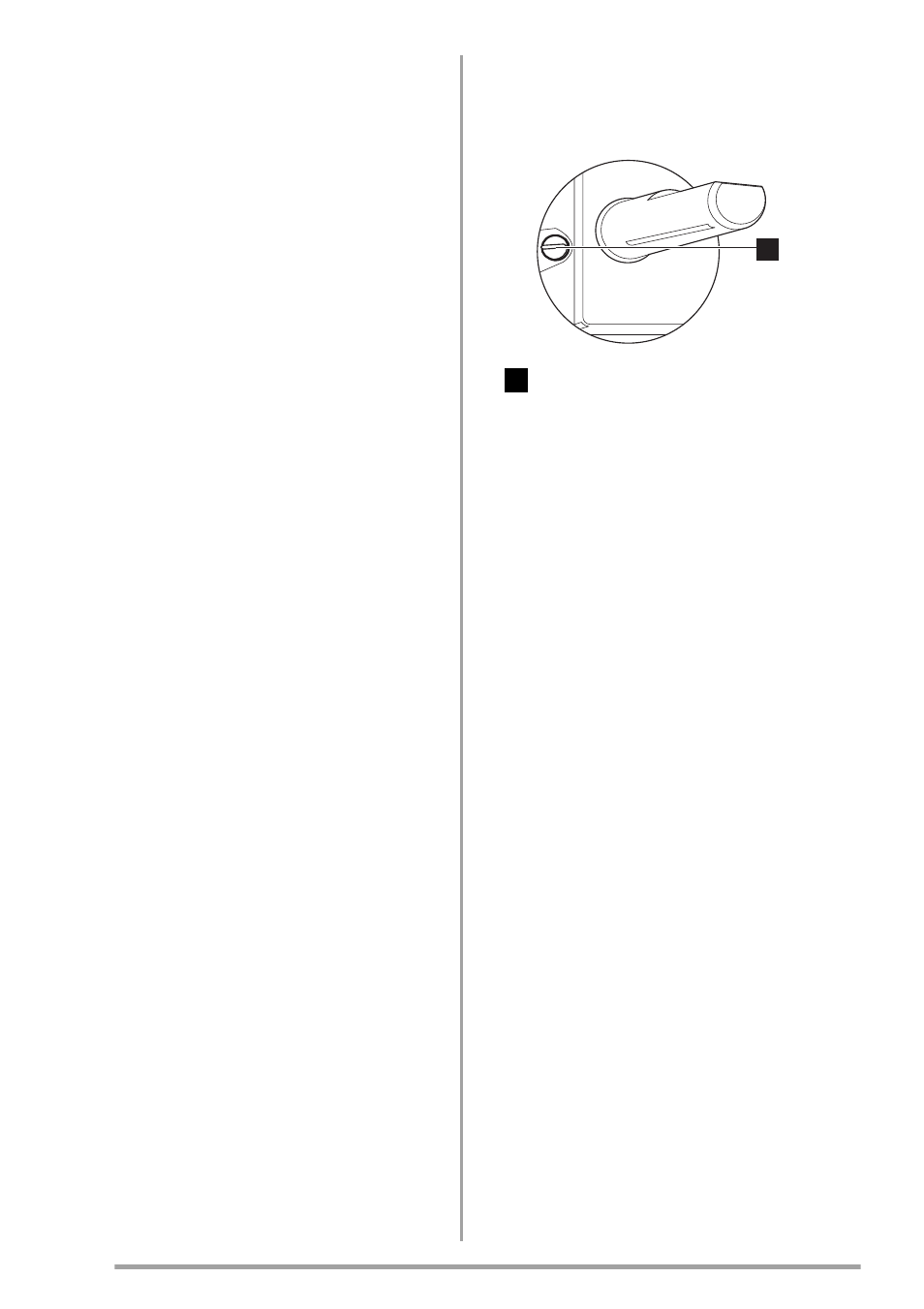

1
1 Vis de réglage minimum
5. Assurez-vous que la flamme ne sort pas lorsque vous
tournez rapidement le bouton de la position maxi-
mum à la position minimum.
Branchement électrique
• Quel que soit le mode de raccordement, l'appareil doit
être relié à la terre conformément aux réglementations
en vigueur.
• Vérifiez que la tension nominale et le type d'alimenta-
tion figurant sur la plaque signalétique correspondent
aux valeurs d'alimentation locales.
• L'appareil est fourni avec un câble d'alimentation élec-
trique. Une fiche appropriée doit être adaptée au cor-
don d'alimentation (voir charge électrique spécifiée sur
la plaque signalétique). La fiche doit être insérée dans
une prise murale appropriée.
• Pour toute intervention sur votre appareil, faites appel
au service après-vente de votre magasin vendeur.
• Utilisez toujours une prise correctement installée, pro-
tégée contre les chocs.
• Assurez-vous que la prise principale est accessible une
fois l'appareil installé.
• Ne tirez pas sur le câble d'alimentation électrique pour
débrancher l'appareil. Mais tirez toujours sur la prise.
• L'appareil ne doit pas être raccordé à l'aide d'un pro-
longateur, d'un raccordement multiple ou d'une prise
multiple (risque d'incendie). Vérifiez que la prise de
terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de manière à ce
qu'il n'entre pas en contact avec une surface chaude.
• Dans le cas d'une installation fixe, le raccordement au
réseau doit être effectué par l'intermédiaire d'un inter-
rupteur à coupure omnipolaire, ayant une distance
28
