RIDGID 690 - Manual (Page 32)

Ridge Tool Company 30
Accionamiento Motorizado portátil No. 690
3. Asegure que la Aceitera 418 esté llena de Aceite
para Roscar RIDGID. Coloque la aceitera delante de
la prensa de tornillo.
4. Coloque el Brazo de Soporte No. 691 en el tubo de
tal modo que el extremo del brazo de soporte quede
alineado con el extremo del tubo (Figuras 4 y 5).
Asegure que las mordazas queden en contacto direc-
to con el tubo y apriete el mango firmemente para
que las mordazas no resbalen.
Para evitar lesiones al perder control
sobre el Accionamiento Motorizado, se debe usar un
brazo de soporte cuando se rosquen tubos de
3 /
4
pulgada
o mayores.
Cuando rosque tubos de menos de 3 /
4
pulgada sin un
brazo de soporte, sujete el Accionamiento firmemente con
una mano con el fin de ejercer presión contra las vibra-
ciones del mango generadas mientras se rosca.

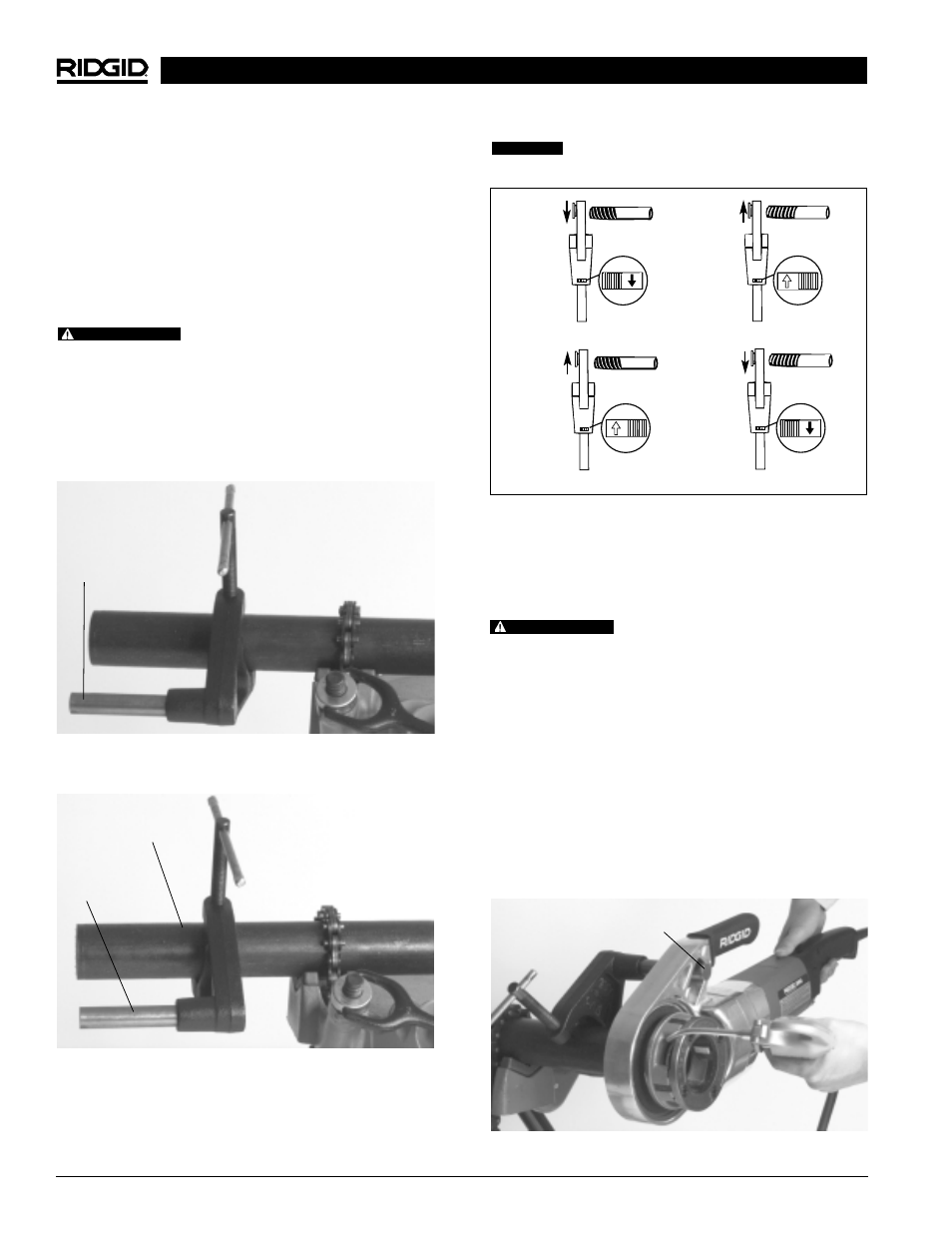

Figura 4 – Empleo del Brazo de Soporte No. 691 cuando
se rosca un tubo de 3 /
4
pulgada o mayor
Figura 5 – Colocación del Brazo de Soporte No. 691,
alineado con el extremo del tubo
5. Coloque el interruptor direccional en la posición
deseada para roscar hacia la derecha o hacia la
izquierda (Figura 6).
Sólo puede cambiarse la dirección del inte-
rruptor direccional cuando el motor se encuentra apagado.
6. Coloque el cabezal de terrajas en el extremo del tubo
e introduzca el poste del Brazo de Soporte a través del
agujero en la caja de engranajes.
Para roscas a mano derecha, el
cabezal de terrajas girará hacia la derecha (mirando la
cara del cabezal de terrajas). Las fuerzas que se generen
debido a la torsión creada por la acción roscadora irán en
dirección opuesta o hacia la izquierda.
7. Simultáneamente accione el interruptor de ON/OFF
y ejerza presión contra el cabezal de terrajas con la
palma de su mano libre para iniciar la rosca. Mientras
rosca, aplique abundante aceite para roscar sobre las
terrajas. Así se requiere menos torsión para roscar y
se logran roscas de mejor calidad (Figura 7).
8. Mantenga el interruptor de ON/OFF oprimido hasta
que el extremo del tubo esté al ras con el borde de
las terrajas. Suelte el interruptor.
Figura 7 – Aplicación de aceite mientras se rosca
El poste del Brazo de Soporte
se ha introducido en la caja
de engranajes
Tubo
Brazo de Soporte
Brazo de Soporte
A. Posición del interruptor para
roscado a mano derecha
A. Roscado a mano
derecha desconectado
B. Posición del interruptor para
roscado a mano izquierda
B. Roscado a mano
izquierda desconectado
HACIA LA
DERECHA
HACIA LA
DERECHA
HACIA LA
IZQUIERDA
HACIA LA
IZQUIERDA
ADVERTENCIA
Figura 6 – Interruptor para el cambio de dirección del
roscado o de orientación de las terrajas
CUIDADO
ADVERTENCIA
