Ridge Tool Company 15
Système d’entraînement portatif n° 690
• N’utilisez pas de filières émoussées ou endom-
magées. Les outils de coupe bien affûtés deman-
dent moins de couple et rendent le système d’entraîne-
ment plus facile à contrôler.
• N’utilisez pas l’appareil si sa gâchette ne fonc-
tionne pas. Le but de la gâchette est d’assurer un
meilleur contrôle en arrêtant moteur lorsque vous la
lâchez.
• Ne portez pas de gants ou de vêtements amples
lors de l’utilisation du système d’entraînement.
Boutonnez vos manches de chemise et vos
blousons. Ne vous penchez pas sur le mécanisme du
système ou sur la pièce. Vos vêtements risquent de s’y
embobiner et provoquer de graves blessures.
Description, spécifications et
équipements de base
Description
Le système d’entraînement RIDGID n° 690 est un moteur
électrique à double isolation qui assure la force de rotation
nécessaire au filetage des tuyaux, conduits et tiges
(boulonnerie). Son interrupteur REV/FOR (marche arri-
ère/marche avant) lui permet de tourner dans les deux
sens, tandis que sa mise en marche et son arrêt sont con-
trôlés par une gâchette.
Ce système d’entraînement utilise les têtes de filière
amovibles type RIDGID 11R pour tuyaux Ш
1 /
8
а 2 po. Le
filetage des tuyaux Ш 1 /
8
а 1 1 /
4
po nécessite l’utilisation
d’un adaptateur. Vendu séparément, le système de
lubrification manuel n° 418 permet d’inonder l’ouvrage
d’huile de coupe durant son filetage. L’utilisation de
l’étrésillon n° 691 est nécessaire lors du filetage des
tuyaux Ø
3 /
4
po et plus avec les têtes de filière amovibles,
afin de neutraliser le couple élevé transmit à la poignée
en cours d’opération.
Spécifications et équipements de base
Tuyaux...........................Têtes de filière amovibles
type 11R : Ш 3 а 50 mm
(
1 /
2
à 2 po)
Moteur :
Type ..............................Universel
Tension d’alimentation ...115V.c.a., monophasé,
50-60 Hz
Intensité.........................12A
Watts .............................1400
Interrupteurs
Marche/Arrêt................Gâchette industrielle avec
dispositif de verrouillage
Inverseur .......................AV/AR (FOR/REV)
Carter d’engrenages......Bâti en fonte d’aluminium,
lubrification permanente
Longueur .......................61 cm (24 po)
Poids .............................8,6 kg (19 livres)
Etrésillon n° 691 ............Absorbe le couple transmis à
la poignée du système
d’entraînement
Adaptateur de tête
de filière.........................Pour têtes de filière Ш
1 /
8
а 1 1 /
4
po.
Accessoires
Têtes de filière
n° 11-R (9).....................
1 /
8
po, 1 /
4
po, 3 /
8
po, 1 /
2
po, 3 /
4
po, 1 po, 1 1 /
4
po, 1 1 /
2
po, 2 po
Système de lubrification
n° 418 ............................Système livré avec 1 gallon
d’huile de coupe RIDIGID
Etrésillon n° 691 ............Compense le couple transmis
à la poignée
Mallette de transport ......Pour le système d’entraîne-
ment et les têtes de filière
Adaptateur de tête
de filière ..........................Pour filières Ш
1 /
8
а 1 1 /
4
po
Réf. Poids
Catalogue Modèle Désignation livres kg
16708 690 Ens. 115V avec mallette et étrésillon ; 35 15,8
sans tête de filière
16013 690 115V Ш 1 /
2
а 2 po NPT avec mallette 52.5 23,8
et étrésillon
16718 690 230V Ш 1 /
2
а 2 po NPT avec étrésillon 52.5 23,8
(modèle export)

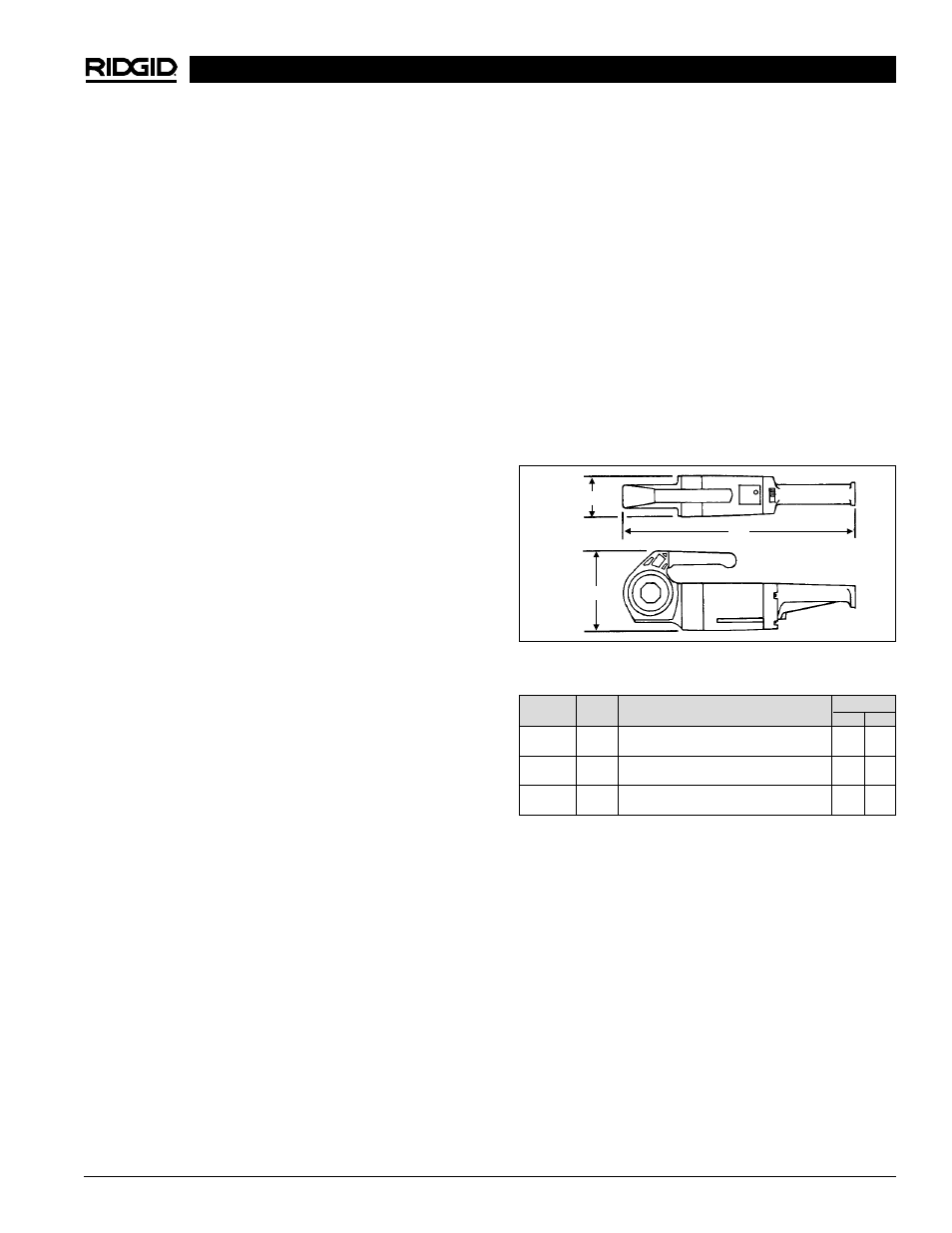

Figure 1 – Dimensions (en pouces) du système
d’entraînement n° 690
5 ″
24
″
9 ″
