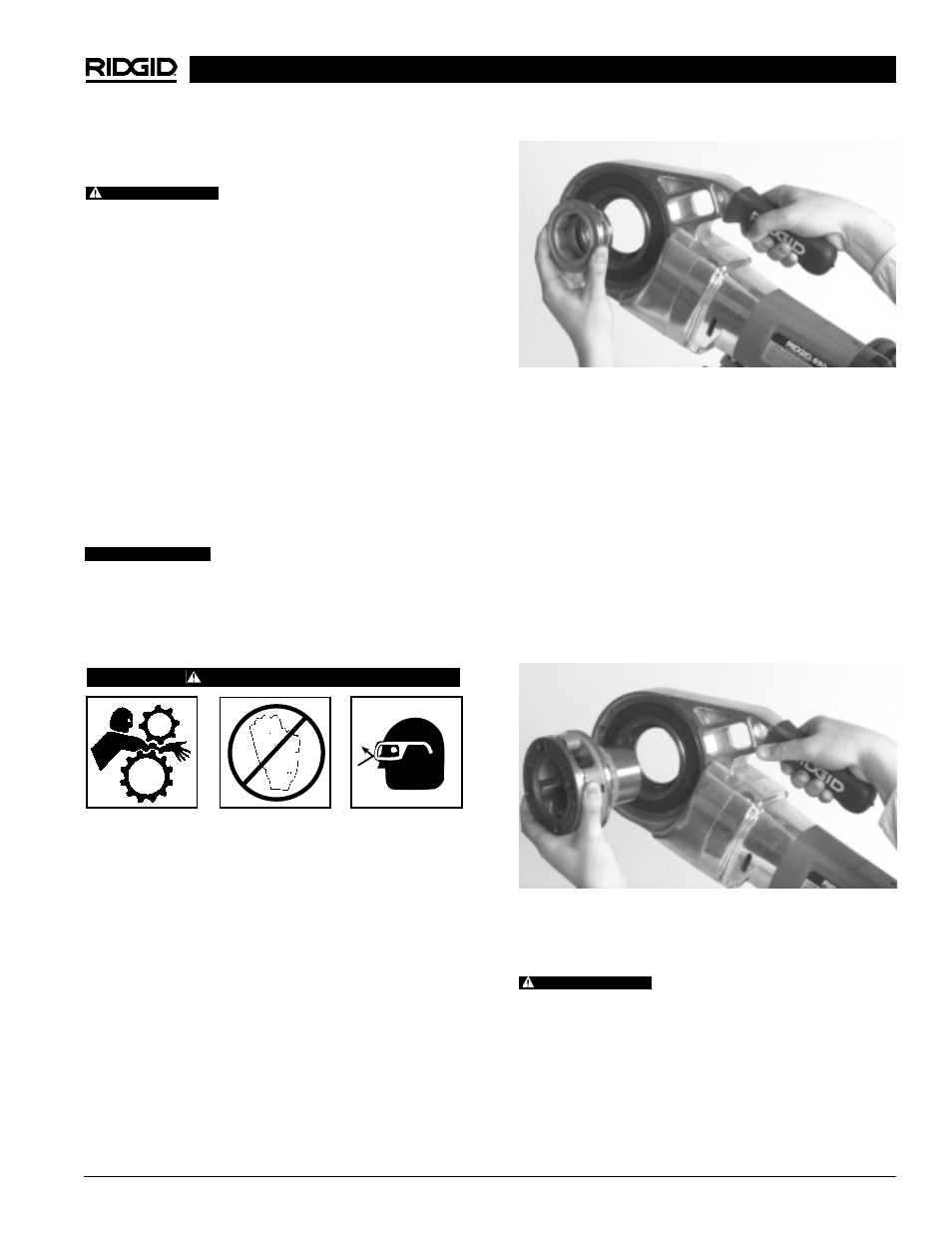

Ridge Tool Company 17
Système d’entraînement portatif n° 690
provoquer sa surchauffe, la fonte de son isolant, et
l’inflammation des objets à proximité.
Afin d’éviter les risques de choc élec-
trique, maintenez les connexions électriques au sec et
surélevées. Ne pas toucher les connexions avec les
mains mouillées.
4. Vérifiez le bon fonctionnement du système d’entraîne-
ment.
• Appuyez sur la gâchette et sur son bouton de
verrouillage afin de vous assurer qu’elle permet
d’arrêter le système d’entraînement lorsque vous
lâchez la gâchette.
• Tenez la gâchette appuyée. Examinez le mécan-
isme pour signes de désalignement, grippage,
bruits anormaux et toute autre anomalie qui pour-
rait nuire au bon fonctionnement et à la sécurité de
l’appareil. Le cas échéant, faites-le réparer.
• Appuyez sur la gâchette en sens inverse. Vérifiez
que le système d’entraînement tourne bien à l’en-
vers.
Ne changez de direction rotative que
lorsque le moteur est arrêté.
Le filetage avec têtes de filière
11-R
MISE EN GARDE !
Ne portez ni gants, ni vêtements amples lors de
l’utilisation de ce système d’entraînement. Bouton-
nez vos manches et votre blouson.
N’utilisez pas ce système d’entraînement si sa
gâchette est endommagée. Portez systématique-
ment une protection oculaire afin de protéger vos
yeux contre les projections de terre et autre débris.
Lors du filetage des tuyaux Ø 3 /
4
pouce ou plus,
utilisez l’étrésillon n° 691 pour neutraliser le cou-
ple élevé transmis à la poignée lors du filetage.
Montage de l’adaptateur
L’adaptateur est nécessaire pour l’utilisation des têtes de
filière type 11-R de Ш
1 /
8
а 1 1 /
4
po. Introduisez l’adaptateur
dans le système d’entraînement jusqu’à ce que le ressort
s’engage fermement (Figure 2). L’adaptateur ne peut être
monté que d’un seul côté du système d’entraînement.
Figura 2 – Installation de l’adaptateur de têtes de filière
type 11-R
Le filetage avec les têtes de filière type
11-R
1. Lors de l’utilisation des têtes de filière 11-R Ш 1 1 /
2
а 2
po, enfoncez la tête de filière fermement dans le
système d’entraînement jusqu’à ce que le ressort
s’engage complètement (Figure 3). Pour les têtes de
filière 11-R Ш
1 /
8
а 1 1 /
4
po, enfoncez la tête de filière
dans l’adaptateur, cannelures en premier, jusqu’à
ce que le ressort s’engage dans les encoches.
NOTA ! Cette installation ne peut se faire que d’un côté
du système d’entraînement.
Figure 3 – Installation des têtes de filière type 11-R
2. Si possible, tenez le tuyau dans un étau à trépied por-
tatif ou dans un étau d’établi.
Les tuyaux de grande longueur doi-
vent également être soutenus par un porte-tubes pour
d’empêcher leur renversement.
3. Assurez-vous que le système de lubrification n° 418
est rempli d’huile de coupe RIDGID. Positionnez le
système de lubrification devant l’étau.
4. Positionnez l’étrésillon n° 691 sur le tuyau de manière
à ce que son extrémité s’aligne sur l’extrémité du
tuyau (Figures 4 et 5). Assurez-vous que les mâ-
MISE EN GARDE
MISE EN GARDE
AVERTISSEMENT
