PREPARACIÓN DE LA CAMPANA
CONFIGURACIÓN SIN CONDUCTO,
continuación
8. Coloque con cuidado la salida de humos
decorativa inferior en el área empotrada
de la parte superior de la campana de
cocina. Fig.7
9. Deslice cuidadosamente la salida de
humos decorativa superior hacia abajo,
dentro de la salida de humos inferior.
Nota: los respiraderos deben estar hacia
arriba. Fig. 7
10.Asegure el pleno de recirculación en la
salida de humos superior con (4) tornillos
de cabeza plana. Fig.9
INSTALACIÓN DE LA CAMPANA
Nota: se necesitan al menos dos personas
para montar la campana.

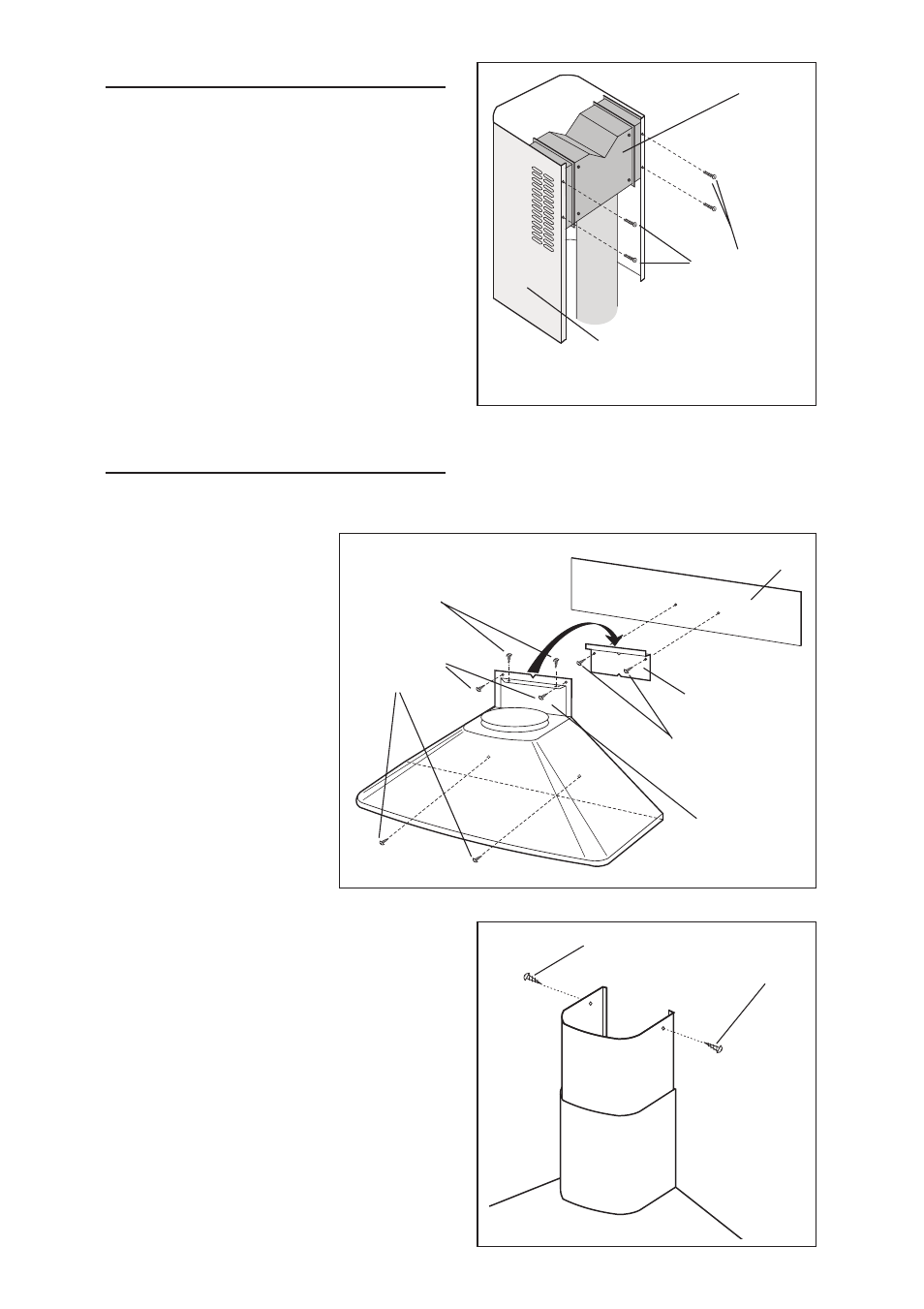

PLENO
4 TORNILLOS
DE CABEZA
PLANA
(3.4x15 mm)
SALIDA DE HUMOS
SUPERIOR
fig.9
fig.10
AGUJERO
RECTANGULARE
ESTRUCTURA DE MADERA
EN LA PARED
SOPORTE DE
MONTAJE
fig.11
FIJE LA PARTE SUPERIORE
DEL TUBO AL SOPORTE
CON TORNILLOS (3.9x9.5mm)
TORNILLOS
PARA
MONTAJE
(4.8x38mm)
TORNILLOS PARA LA
REGULACION DE LA
ALTURA (3.9x9.5mm)
1. Levante la campana en
su posición de montaje.
2. Conecte el cable de
alimentación al recep-
táculo eléctrico de la
pared. Coloque el cable
restante detrás de la salida
de humos.
3. Alinee la abertura
rectangular de la par te
posterior de la campana
con el soporte de montaje
de la pared. Baje sua-
vemente la campana
hasta que encaje correc-
tamente en el soporte.
Fig.10
4. Nivele la campana.
Los tornillos para la regulación de la altura
permiten un ajuste en vertical.
Sujete la campana con tornillos para
montaje (4.8x38mm). Use escarpias si no
dispone de tacos o de la estructura de
soporte en madera.
Asegúrela con (2) tornillos (4.8x38mm) de
montaje. Si no dispone de tachones de
pared ni de marcos, utilice los soportes de
muro de mampostería sin mortero
suministrados. Fig.10
TORNILLOS PARA
MONTAJE
(4.8x38mm)
