24

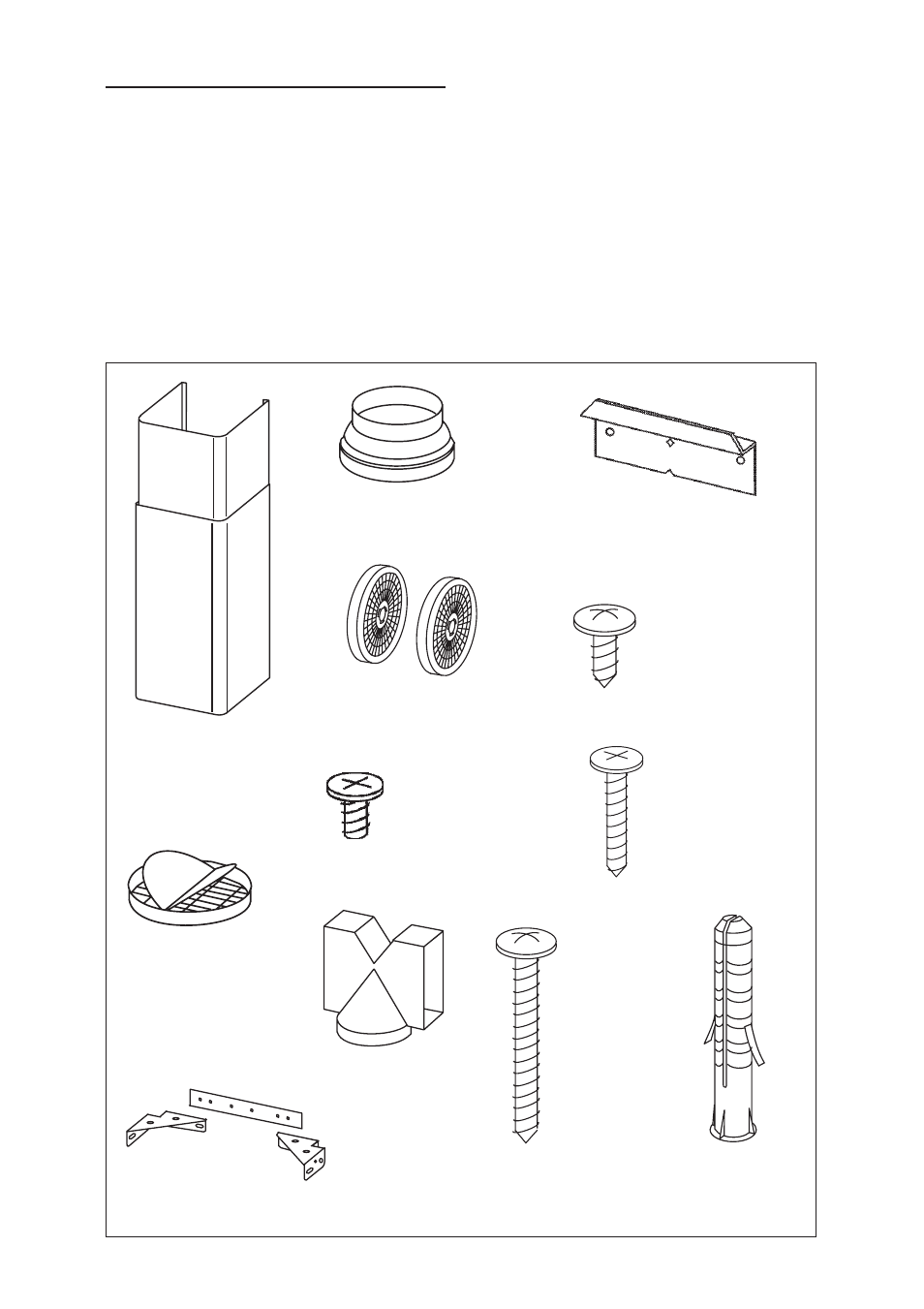

PREPARE LA CAMPANA
Sacar la campana de l’embalaje y controlar el
contenido.
Recivireis:
1 - Campana
1 - Tubo decorativo
1 - Reducción
2 - Filtros configuración sin tubo
1 - Bolsita (B080810471) con:
1 - Soporte de montaje
1 - Casquillo
1 - Soporte para el montaje del tubo
SOPORTE DE
MONTAJE
CUELLO DE
DESCARGA
SOPORTE PARA EL
MONTAJE DEL TUBO
8 TORNILLOS DE
MONTAJE
(4.8 x 38mm
cabeza redonda)
8 ESCARPIAS
4 TORNILLOS DE
MONTAJE
(3.9 x 9.5 mm
cabeza redonda)
TUBO
DECORATIVO
4 TORNILLOS DE
MONTAJE
(3.4 x 15 mm
cabeza plano)
REDUCCIÓN
FILTROS
CONFIGURACIÓN
SIN TUBO
PLENO
fig.1
8 - Tornillos de montaje
(4.8 x 38 mm cabeza redonda)
4 - Tornillos de montaje
(3.9 x 9.5 mm cabeza redonda)
8 - Escarpias
1 - Pleno
4 - Tornillos de montaje
(3.4 x 15 mm cabeza plano)
2 - Tornillos de montaje
(3.9 x 6 mm cabeza plano)
1 - Instrucciones para instalación
2 TORNILLOS DE
MONTAJE
(3.9 x 6 mm cabeza
plano)
