26
CUELLO DE
DESCARGA
CONDUCTO
DE 6" DE DIÁMETRO
CONECTOR DE
CONDUCTO
SOPORTE DE
MONTAJE DE
LA SALIDA
DE HUMOS
7 - 3/4”
(197mm)
TORNILLOS DE
MONTAJE DE
CABEZA PLANA
DE 3.9x6mm

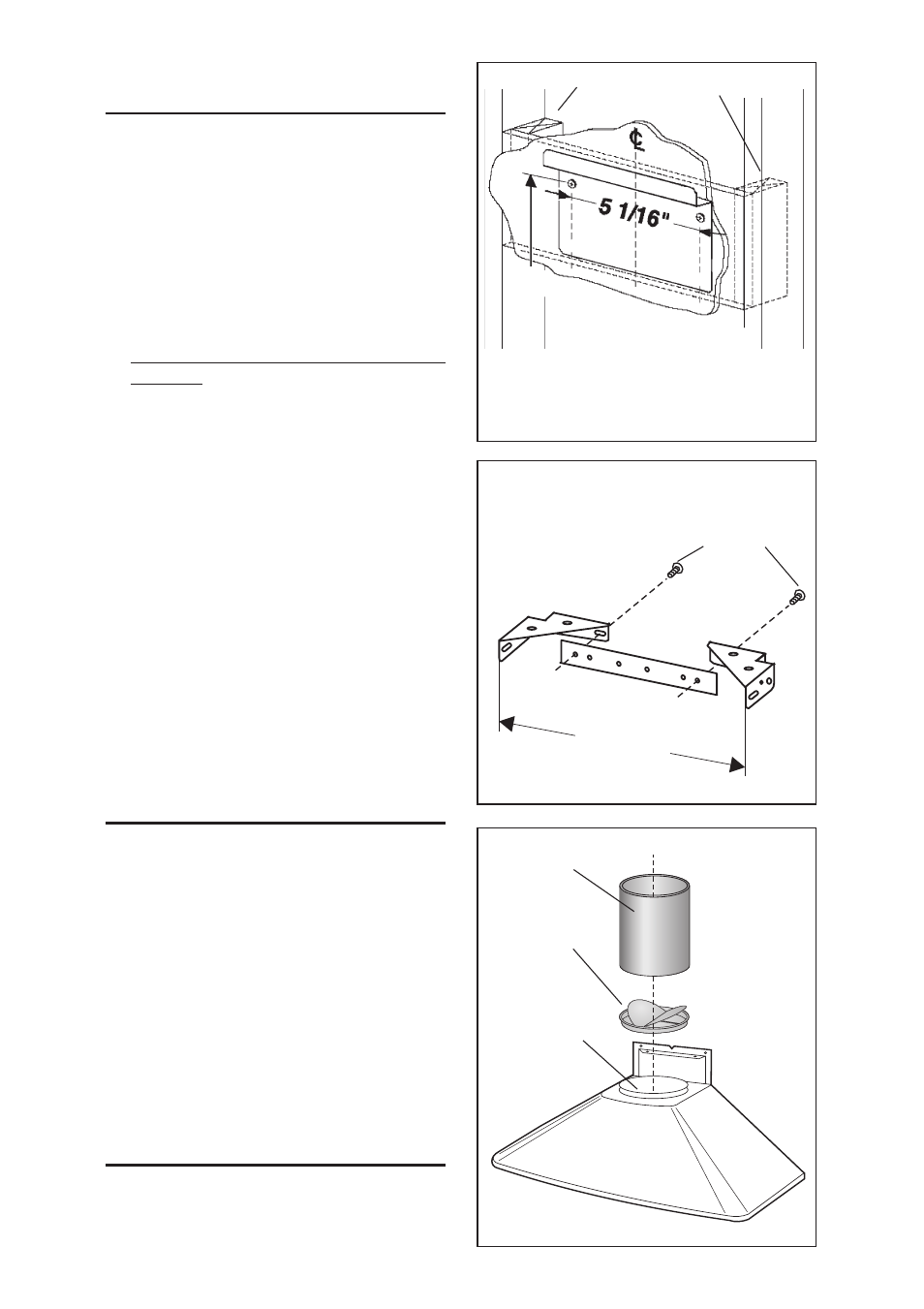

INSTALACION DE LOS
SOPORTES PARA EL MONTAJE
1. Construya una estructura de madera en
la pared que quedará nivelada con la parte
interior de los tacos en la pared. Asegúrese
de que:
a) La estructura se encuentra centrada por
encima de la instalación del tubo.
b) La altura de la estructura permite fijar
los soportes para el montaje en esta
estructura siguiendo las dimensiones
indicadas.
2. Una vez que la superficie de la pared esté
acabada, sujete los soportes para el
montaje siguiendo las dimensiones
indicadas.
Nota:
- En techos de 8’, la distancia entre la
campana y la parte superior de la cocina
debe ser:
- mínimo 24”, max 28” (Configuración
con tubo).
- mínimo 24”, max 27” (Configuración
sin tubo).
- En techos de 9’, la distancia entre la
campana y la parte superior de la cocina
debe ser:
- mínimo 28”, max 30” (los respiraderos
de la salida de humos superior quedarán
expuestos después de la instalación).
INSTALACIÓN DEL SOPORTE DE
MONTAJE DE LA SALIDA DE HUMOS
CON CONDUCTO Y SIN CONDUCTO
1. Ensamble el soporte de montaje de la
salida de humos, ajustando el ancho
exterior tal como se muestra. Fig.5
2. Centre cuidadosamente el soporte de
montaje directamente sobre la ubicación
de la campana de la cocina.
3. Asegure la unidad de soporte al techo
utilizando (2) tornillos de montaje de
4,8x38mm y soportes de muro de mam-
postería sin mortero. Asegúrese de que
el soporte está apretado contra el muro
contiguo y centrado sobre la campana.
ESTRUCTURA DE MADERA EN LA PARED
36-3/4"(93,5cm)= si la distancia entre la
campana y la zona de cocción es de 24”(61cm).
42-3/4"(109cm)= si la distancia entre la campana
y la zona de cocción es de 30” (76cm).
De 36 3/4”(93,5cm)
a 42 3/4”(109cm) por
encima de la zona de cocción
fig.4
fig.5
PREPARACIÓN DE LA CAMPANA
Nota: En campanas de acero inoxidable,
antes de llevar a cabo la instalación final,
retire cuidadosamente la película
protectora de plástico de todas las
fig.6
