Benaming van de onderdelen 05
Nederlands

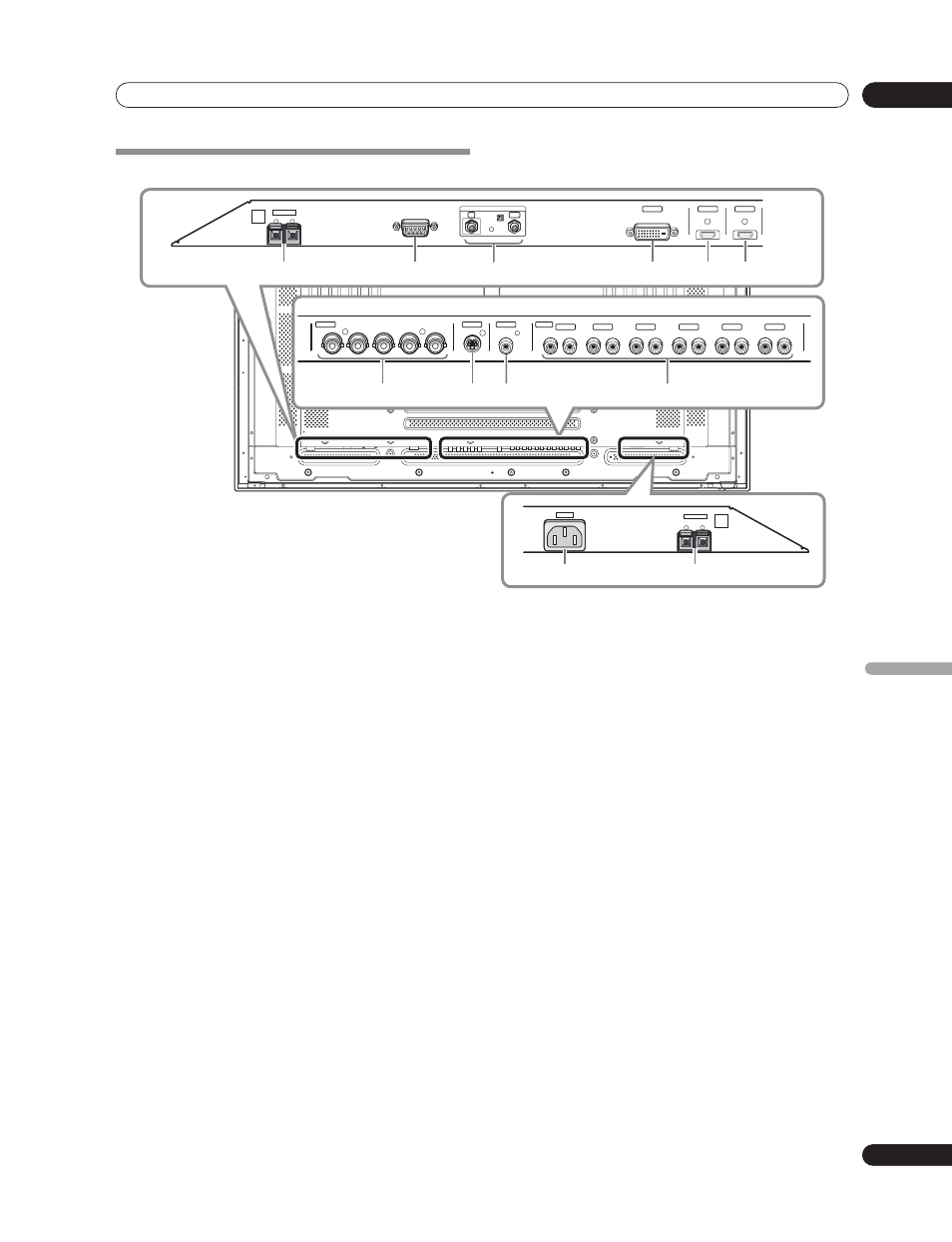

Aansluitingenpaneel
1 SPEAKER (R) aansluitingen
Voor het aansluiten van een externe rechter luidspreker.
Sluit een luidspreker aan met een impedantie van 8
Ω
tot
16
Ω
.
2 Aansluiting voor onderhoudsafstelling
(wordt in de fabriek gebruikt)
Sluit hierop nooit een apparaat aan zonder vooraf contact
op te nemen met een Pioneer installatiemonteur.
Deze aansluiting wordt gebruikt voor het maken van de
setup-instellingen van het plasmascherm.
3 CONTROL IN/OUT aansluitingen
4 INPUT1 aansluiting (DVI-D)
5 INPUT2 aansluiting (HDMI)
6 INPUT3 aansluiting (HDMI)
7 INPUT4 aansluitingen
(COMPONENT VIDEO: Y, Pb/Cb, Pr/Cr,
ANALOG RGB: G, B, R ,HD, VD)
8 INPUT5 aansluiting (S-VIDEO)
9 INPUT6 aansluiting (VIDEO)
10 AUDIO INPUT aansluitingen
Dit zijn de audio-ingangen die bij de INPUT1 tot INPUT6
video-ingangen horen.
11 AC IN
Verbind deze netstroomingang met het bijgeleverde
netsnoer met een stopcontact.
12 SPEAKER (L) aansluitingen
Voor het aansluiten van een externe linker luidspreker.
Sluit een luidspreker aan met een impedantie van 8
Ω
tot
16 Ω .
AC IN L SPEAKER
8
Ω ~16 Ω
+ –
R SPEAKER
8
Ω ~16 Ω
+ –
SERVICE ONLY IN OUT
CONTROL
HDMI
INPUT2
HDMI
INPUT3
DVI-D
INPUT1
INPUT4 COMPONENT VIDEO / ANAROG RGB
Pb/Cb Y
G
Pr/Cr
VD HD
S-VIDEO
INPUT5 INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 VIDEO R L R L R L R L R L R L
INPUT6 AUDIO
B R
1 2 4 5 6
12 11
3
7 8 9 10
