Preparazione 06
Collegamento del cavo di alimentazione
NOTA
• Se prevedete di non dover usare quest’unità per un lungo periodo, scollegatene il cavo di alimentazione.
Collegamento di altoparlanti
Quest’unità possiede terminali di uscita per altoparlanti. Per il
collegamento di altoparlanti, consultare l’illustrazione qui
accanto.
NOTA
• Nel collegare gli altoparlanti, collegare i terminali positivo
(+) e negativo (–) ai terminali corrispondenti di quest’unità.
Se le polarità (+) e (–) non vengono collegate correttamente,
il suono non verrà riprodotto correttamente.
• Quest’unità supporta l’uso di altoparlanti di impedenza
compresa fra gli 8
Ω
e i 16
Ω
.
AC IN L SPEAKER
8 Ω ~16 Ω
+ –
Per l’Europa ad
eccezione del Regno
Unito e dell’Irlanda
Per il Regno
Unito e l’Irlanda

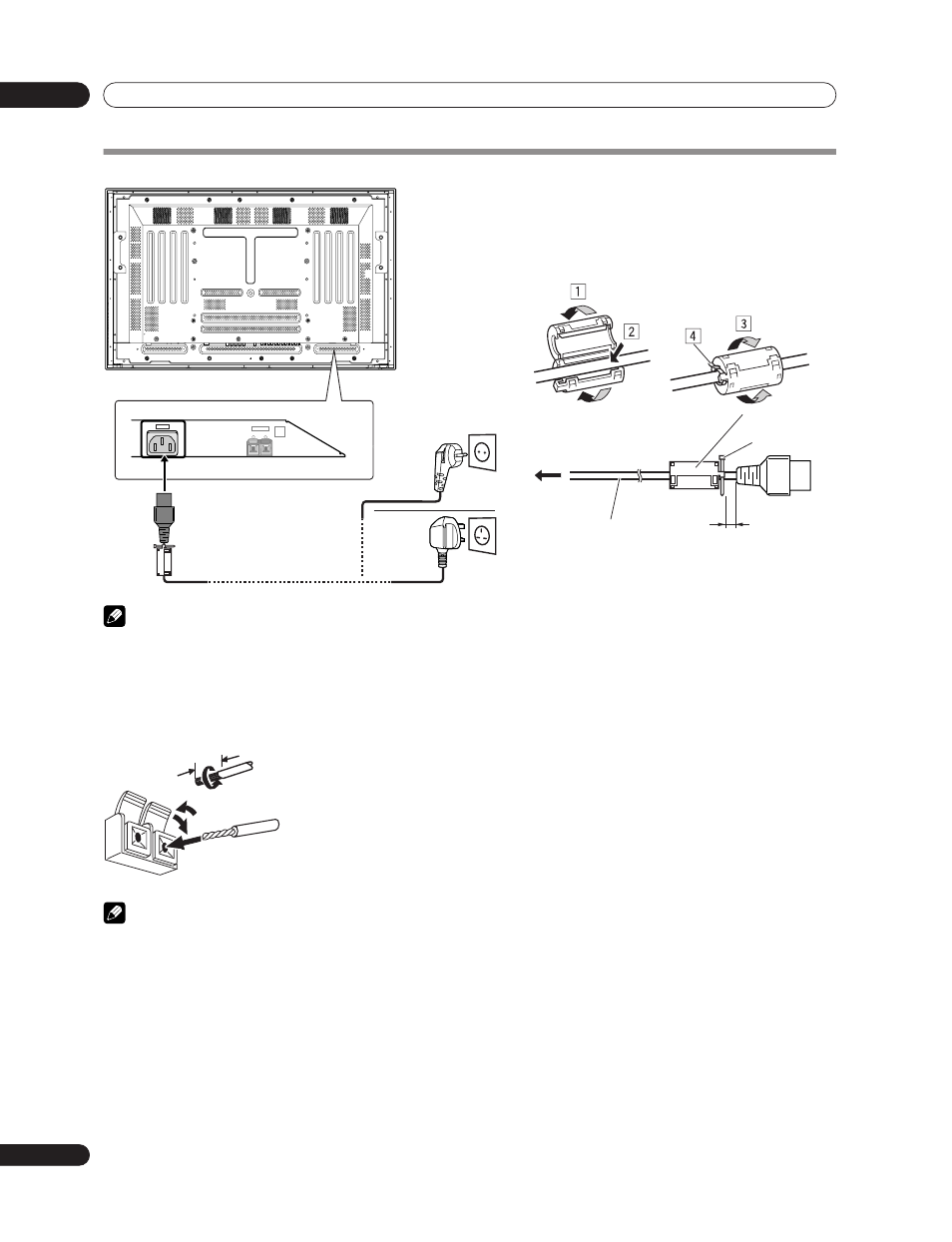

Installazione del nucleo di ferrite
Installando nel modo indicato in figura il nucleo di ferrite,
fornito in dotazione, sull’estremità del cavo di
alimentazione prossima al connettore dell’apparecchio si
contribuisce alla prevenzione dei disturbi. Per impedire
che il nucleo di ferrite scivoli lungo il cavo fate uso della
fascetta, anch’essa fornita in dotazione.
Cavo di
alimentazione CA
Alla presa
di rete
Al connettore
AC IN
Quanto più vicino
possibile
Fascetta
fermacavi
Nucleo di ferrite
12 mm
Attorcigliare i fili in rame
messi a nudo.
Premere la linguetta per
aprire il terminale ed
inserire il cavo. Richiudere
poi la linguetta, bloccando il
filo saldamente in
posizione.
