OuTILS rEQuIS

Voici une liste de la plupart des outils requis pour faire l’installation.
L’utilisation d’outils appropriés rendra l’installation beaucoup plus facile .
• Tournevis Phillips

• Câble d’alimentation pour l’amplificateur

• Fiches à sertir sans soudure et outil sertisseur

• Coupe-fil / dénude-fil

• Perceuse électrique et forets 3/16" et 1/8"

• Outil sertisseur

• Lunettes de sécurité

• Ruban isolant

• Crayon feutre ou crayon à mine

• Passe-fils pour traverser les cloisons

• Multimètre DVOM ou VOM

métalliques du véhicule

• Attaches en nylon

CONFIgurATION dES PANNEAuX

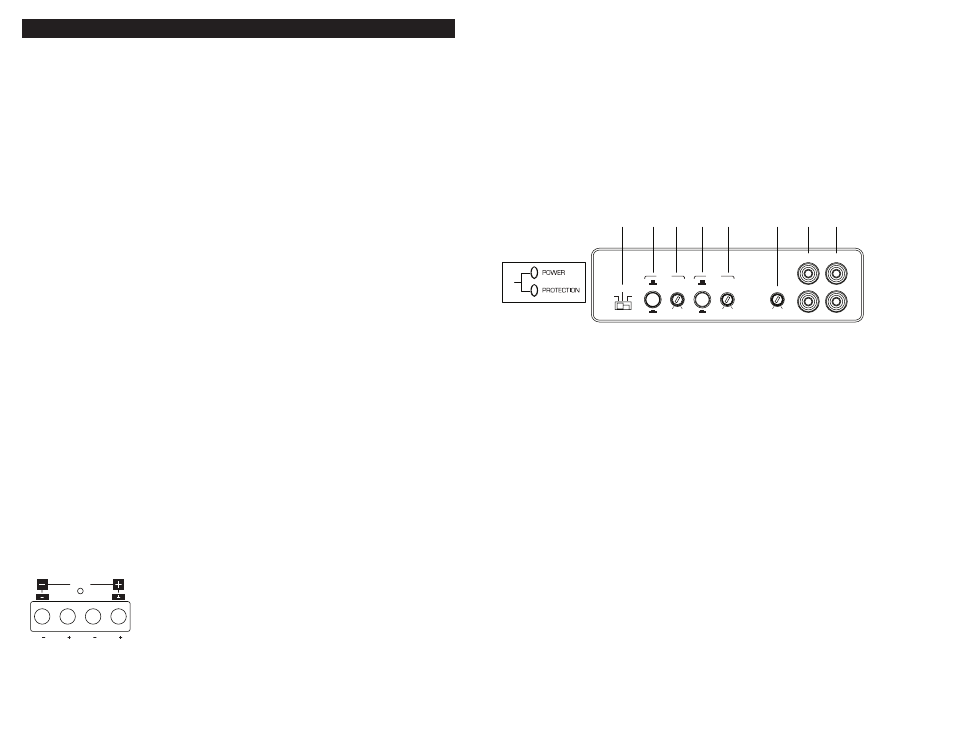

PA d2000.2 Entrées/sorties niveau de ligne/Contrôles

1. dEL POWEr et PrOTECTION (sur le dessus de l’ampli)—La DEL POWER luit lorsque l’amplificateur est

sous tension et fonctionne normalement. La DEL PROTECTION luit lorsque l’ampli s’éteint suite à la détection

d’un court circuit, d’un décalage de courant continu ou de surchauffe par le circuit de protection interne .

2. HPF, FuLL, BPF—Ce contrôle sélectionne le mode: pleine gamme, filtre passe-haut ou filtre passe-bande .

Le mode HPF (passe-haut) atténue les basses fréquences et est indiqué pour les haut-parleurs de médiums

et les tweeters. Le mode FULL ne filtre aucune fréquence et est indiqué pour les systèmes de haut-parleurs

pleine gamme . Le mode BPF (passe-bande) permet l’utilisation simultanée des filtres passe-haut et passe-

bas et est indiqué pour les haut-parleurs de médiums .

3. (a) Bouton LPF—X-OVEr—La gamme de fréquences du séparateur à la position FREQ X 1

est 50 Hz - 500 Hz; à la position FREQ X 10 elle est 500 Hz - 5000 Hz.

(b) Contrôle LPF—Règle la fréquence du filtre passe-bas pour atténuer les fréquences

supérieures au réglage du contrôle .

4. (a) Bouton HPF—X-OVEr— La gamme de fréquences du séparateur à la position FREQ X 1

est 20 Hz - 400 Hz; à la position FREQ X 10 elle passe à 200 Hz - 4000 Hz.

(b) Contrôle HPF—Règle la fréquence du filtre passe-haut pour atténuer

les fréquences inférieures au réglage du contrôle .

5. LEVEL—Règle le gain du canal pour l’apparier au voltage de sortie du composant de source.
6. INPuTS—Entrées niveau de ligne d’un composant de source, préamplificateur ou correcteur .
7. OuTPuTS—Sorties de ligne du signal pleine gamme pour connexion à des amplificateurs additionnels.

INPUT

OUTPUT

LPF

HPF

LEVEL

BPF

FULL

HPF

X-OVER

HPF

X-OVER

FREQ x 10

FREQ x 1

FREQ x 10

FREQ x 1

20Hz 400Hz

6V 200mV

50Hz 500Hz

GND

12V

REM

25A

BRIDGED

LPF

HPF

LEVEL

LPF

HPF

LEVEL

HPF

BPF

FULL

HPF

BPF

FULL

4CH

FRONT

REAR

X-OVER

FREQ x 10

FREQ x 1

FREQ x 10

FREQ x 1

50Hz 500Hz

20Hz 400Hz

6V 200mV

CHANNEL

MODE

GND

12V

REM

40A

35A

REAR

FRON

INPUT

SUB 1

SUB 2

SOURCE

SUB

INT

LEVEL

SUB

SONIC

LPF

REMOTE LEVEL CONTROL

INPUT

4CH

CHANNEL

MODE

LPF

HPF

LEVEL

BPF

FULL

HPF

FULL

HPF

LEVEL

FRONT

REAR

6V 200mV

20Hz

38Hz

40Hz 220Hz

40Hz 4000Hz

6V 200mV

40Hz 400Hz

80Hz 4000Hz

SUB

GND

12V

REM

40A

SUB

PA D1000.1

PA D2000.2

PA D4000.4

9a 10a

9b 10b

PA D5000.5

FrANçAIS

INTrOduCTION

Merci d’avoir acheté un amplificateur Polk Audio PA D Series . Chaque amplificateur PA D Series a été conçu pour
dominer sa catégorie . Il vous offre une puissance maximale, des caractéristiques de pointe et une utilisation des
plus faciles. Au coeur d’une chaîne audio haut de gamme ou à niveaux sonores élevés, un amplificateur PA D
Series vous assurera des années de haute performance ultra fiable .
•

PA d2000.2—250W x 2 RMS @ 2 Ohms; 125W x 2 RMS @ 4 Ohms; 500W x 1 RMS Ponté @ 4 Ohms .

Note: Une installation fautive limitera non seulement la performance de votre amplificateur Polk Audio PA D
Series mais pourrait également compromettre sa fiabilité . Pour assurer une performance sonore optimale
et la fiabilité des composants, consultez votre revendeur Polk Audio agréé pour de l’assistance ou des conseils .
Si vous décidez de faire l’installation vous-même, assurez-vous de bien lire ce manuel en entier avant de
procéder à l’installation. (Voir le «Guide d’installation» à la page 18.)

CONSErVEZ CETTE INFOrmATION dANS VOS dOSSIErS

modèle:__________________________________________________

No de série:_______________________________________________

date de l’achat:____________________________________________

CONTENu dE LA BOÎTE

• Amplificateur Polk Audio

• Manuel d’utilisation

• Adaptateur de bornier

• Vis Phillips (4)

• Carte d’enregistrement en ligne

Note Importante: S’il manque des pièces, si vous découvrez des avaries ou si votre amplificateur Polk Audio
PA D Series ne fonctionne pas, contactez immédiatement votre revendeur . Conservez la boîte et l'emballage—
ils assureront la protection du produit en cas de transit éventuel .

AVErTISSEmENT: ÉCOuTEZ BIEN!

Les amplificateurs, haut-parleurs et subwoofers Polk Audio sont capables de générer des niveaux de pression sonore
extrêmement élevés pouvant causer des dommages auditifs graves ou permanents . Polk Audio Inc . ne peut être tenue
responsable de perte d’ouïe, de blessure corporelle ou de dommages matériaux résultant de l’usage abusif de ses
produits . Tenez compte de cet avertissement et faites preuve de discernement lorsque vous contrôlez le volume .
Pour plus d’information sur les niveaux sécuritaires de pression sonore visitez:
www .osha .gov/dts/osta/otm/noise/standards_more .html

PONTAgE INTErNE

Les bornes qui peuvent être utilisées en mode pontage sont identifiées par des cases noires situées au dessus
des bornes appropriées . Les deux cases noires du PA D2000 .2 travaillent ensemble pour créer un pontage interne .

BRIDGED

BRIDGE

BRIDGE

BRIDGE

BRIDGE

REAR

FRON

SUB

PA D2000.2

PA D4000.4

PA D5000.5
