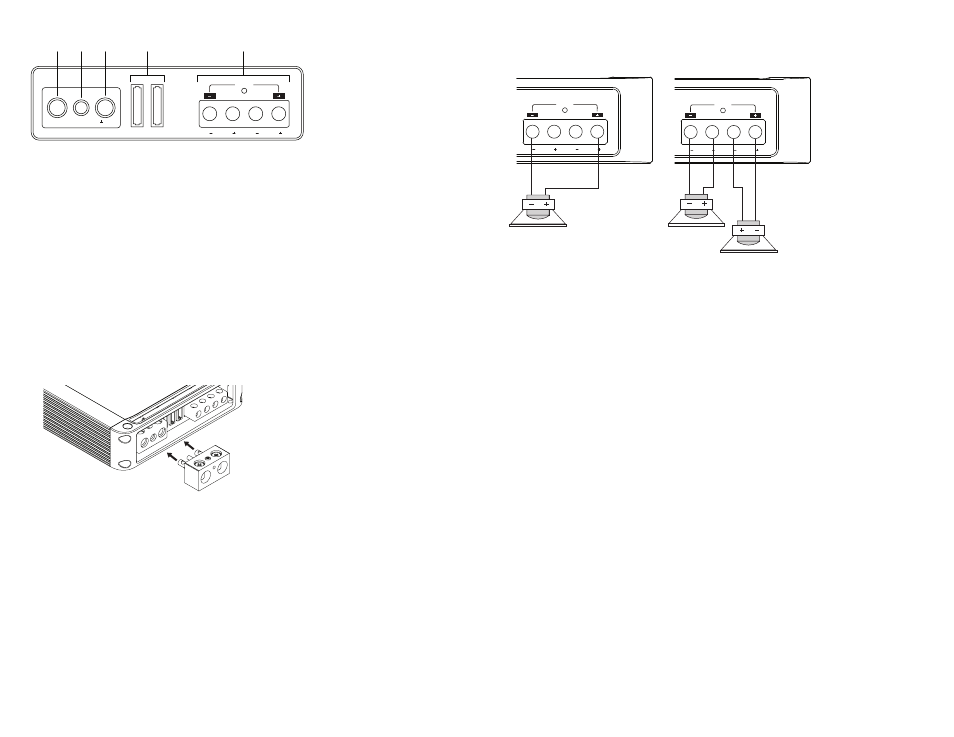

diagrama de cableado de altavoces del PA d2000.2
El amplificador PA D2000 .2 de Polk Audio tiene dos terminales positivas y dos terminales negativas para facilitar
la conexión de altavoces . El amplificador es estable hasta 2 Ω por canal o 4 Ω en puente .
Conexión en puente
El amplificador permite conectar en puente una terminal izquierda y una terminal derecha para establecer un canal único de
rango completo con mayor potencia de salida . Por ejemplo, cuando el canal negativo izquierdo (L-) y el canal positivo derecho
(R+) se conectan como se muestra, la potencia de salida pasa de 125 W por canal a 500 W por canal (con una carga de 4 Ω) .
La configuración más común se muestra en la figura: dos canales de rango completo o un canal de subwoofer en puente.
CONEXIÓN INTErNA EN PuENTE
Las terminales que se pueden conectar en puente tienen casillas negras encima . En el PA D2000 .2,
las dos casillas negras funcionan en conjunto para hacer la conexión en puente interna .
INSTALACIÓN dEL AmPLIFICAdOr
ubicaciones de montaje
La ubicación de su amplificador depende de varios factores importantes . Debido al pequeño tamaño y bajo
perfil de los amplificadores de la serie PA D de Polk Audio, hay muchas ubicaciones de montaje que producen
un rendimiento satisfactorio . Monte siempre el amplificador en un lugar protegido contra los elementos .
Además, móntelo en una superficie plana y estable.
NOTA: Se recomienda no montar los amplificadores invertidos, pues esto puede causar un apagado térmico prematuro .
AdVErTENCIA! NO mONTE el amplificador en el compartimiento del motor . Los amplificadores
no han sido diseñados para soportar el riguroso ambiente del compartimiento del motor .
Compartimiento de pasajeros
Si va a montar el amplificador en el compartimiento de pasajeros, deje suficiente espacio para la ventilación .
Cuando monte el amplificador debajo del asiento, o en un lugar similar, deje un mínimo de 1 plg . de separación
alrededor de todo el amplificador para que tenga un enfriamiento adecuado .
maletero
Montar el amplificador en el maletero da un excelente rendimiento, con tal de que no se restrinja el flujo de aire
alrededor del disipador térmico del amplificador . Para obtener resultados óptimos, monte el amplificador con
la mayor cantidad de espacio posible a su alrededor . Este tipo de montaje produce el mejor enfriamiento debido
al efecto de convección del chasis del amplificador .
L L R R
BRIDGED
GND 12V REM
25A 25A L L R R
BRIDGED
RL FL
RR
REAR
FRONT
FR
RR FR
RL FL
GND 12V REM
40A
GND 12V REM
40A 35A
RL FL
RR
REAR
FRONT
FR
RR FR
RL FL
GND 12V REM
40A
GND 12V REM
40A 35A
RL FL
RR
REAR
FRONT
FR
RR FR
RL FL
RL FL SUB RR FR
RR FR SUB RL FL
GND 12V REM
40A 40A
RL FL SUB RR FR
RR FR SUB RL FL
1 Ω min 2 Ω min
2 Ω min
1000.1
4 Ω min 2 Ω min
2 Ω min
2000.2
2 Ω min
4000.4
2 Ω min
2 Ω min
2 Ω min
2 Ω min
2 Ω min 4 Ω min/bridged
1 Ω min 2 Ω min
5000.5
1 Ω min 4 Ω min
2 Ω min 2 Ω min
2 Ω min
4 Ω min
4 Ω min/bridged
4 Ω min/bridged
Entradas de alimentación y salidas de altavoz del amplificador PA d2000.2
1. Conexión a tierra (gNd)—Conecte esta terminal directamente al chasis de metal del vehículo con el
cable más corto posible necesario para hacer esta conexión. Utilice siempre cable de calibre igual o mayor
que el del cable de alimentación de 12 V (+). Es necesario raspar el punto de conexión a tierra del chasis
para quitarle la pintura y la suciedad . Utilice solamente conectores soldados y/o conectores engarzados
de calidad en ambos extremos de este cable . NO CONECTE esta terminal directamente a la terminal
de conexión a tierra de la batería del vehículo ni a ningún otro punto de conexión a tierra de fábrica.
2. Encendido a distancia (rEm)—Esta terminal enciende el amplificador cuando se le aplican 12 V (+).
Conéctela al conductor de encendido a distancia de la unidad fuente .
3. Alimentación de 12 V (+)—Conecte esta terminal a través de un FUSIBLE o un INTERRUPTOR AUTOmÁTICO
a la terminal positiva de la batería del vehículo o a la terminal positiva de una batería de sistema de sonido aislada .
AdVErTENCIA: Proteja siempre este cable de alimentación instalándole un fusible o un interruptor automático
del valor nominal apropiado a menos de 12 plg . de la terminal de la batería .
4. Fusibles—Estos fusibles (25 A x 2) protegen el amplificador contra el daño eléctrico interno
y está previsto que protejan sólo el amplificador. A todas las otras entradas de alimentación
y salidas de altavoces se les debe poner un fusible en la fuente de alimentación .
5. Salida de altavoz—Conecte los altavoces aquí .
6. Adaptador de terminal—El adaptador permite usar cable de hasta calibre 0000AWG en la conexión
a tierra y en las conexiones de 12 V (+) (vea la ilustración que se presenta a continuación).
CABLEAdO dEL AmPLIFICAdOr
Entradas de alimentación y salidas de altavoces
• Fusibles del PA D2000.2: 2 x 25 A, tipo ATC.
• Las entradas de alimentación y salidas de altavoces aceptan cable de hasta calibre 4 AWG.
• Se recomienda cable de conexión a tierra y cable de alimentación de calibre 4 AWG
para obtener un rendimiento óptimo .
• Conecte la terminal 12 V (+) a la batería a través del portafusibles. Esta conexión le da 12 V (+)
de alimentación principal al amplificador .
• El cable de alimentación debe tener un fusible a no más de 12 plg. de la terminal de la batería.
• Conecte a tierra el amplificador en un buen punto de conexión a tierra del chasis lo más cerca
posible del amplificador .
• Conecte la terminal REM al conductor de encendido a distancia de la unidad fuente.
Esta conexión da 12 V (+) de alimentación para encender el amplificador.
• Agregue cable de conexión a tierra entre la terminal negativa de la batería y el chasis.
L
R
L
INPUT OUTPUT
R
LPF
