44 © 2011 Polk Audio—all rights reserved © 2011 Polk Audio—all rights reserved 45
COrrEdO PEr L’INSTALLAZIONE
Sono elencati di seguito i principali attrezzi e strumenti necessari per eseguire l’installazione .
L’impiego dell’attrezzatura adatta agevola notevolmente l’installazione .
• Cacciavite con testa a croce
• Connettori a crimpare (non richiedono
• Trapano elettrico e punte da saldatura) e una crimpatrice
4,7 mm (3/16") e 3,2 mm (1/8") • Occhiali di sicurezza
• Matita o evidenziatore • Multimetro digitale o voltmetro
a inchiostro permanente • Fascette di nylon
• Spelafili e tagliafili • Crimpatrice
• Nastro isolante • Passacavo per i fori delle lamiere dell’autoveicolo
• Cavo di alimentazione dell’amplificatore

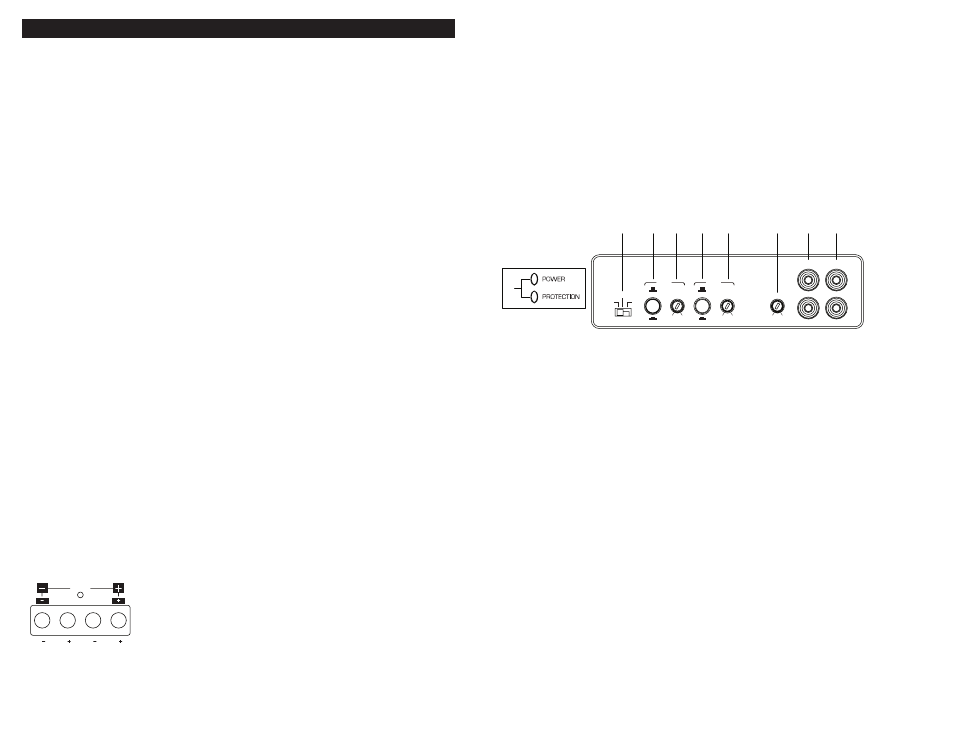

LAyOuT dEI PANNELLI TErmINALI
Comandi/uscite/ingressi a livello di linea del PA d2000.2
1. LEd di stato (sulla parte superiore dell’amplificatore): Power/Protection
(Alimentazione/Protezione)—Il LED di alimentazione si illumina per indicare che l’amplificatore
è acceso e funziona normalmente, mentre il LED di protezione si accende se l’amplificatore si spegne
a causa di un cortocircuito, un offset di corrente continua o un surriscaldamento rilevato dai circuiti
di protezione incorporati .
2. Selettore FuLL/HPF/BPF—Permette di selezionare “nessun filtro,” un filtro passa alto o un filtro passa
banda. Nella posizione FULL non viene attenuata nessuna frequenza; questa impostazione serve per gli
impianti di altoparlanti impiegati nell’intera gamma di frequenze. Nella posizione HPF vengono attenuate
le basse frequenze; questa impostazione serve per i tweeter e gli altoparlanti mid-range. Nella posizione BPF
vengono inseriti sia il filtro passa alto sia il filtro passa basso; questa impostazione serve per i driver mid-range .
3. (a) Pulsante frequenza filtro passa basso—Permette di impostare la gamma di frequenze del crossover
a 50 Hz - 500 Hz o, se si seleziona FREQ x 10, a 500 Hz - 5000 Hz .
(b) Comando variabile LPF—Serve a regolare la frequenza del filtro passa basso per attenuare
le frequenze maggiori di quelle indicate sull’apparecchio .
4. (a) Pulsante frequenza filtro passa basso—Permette di impostare la gamma di frequenze
del crossover a 20 Hz - 400 Hz o, se si seleziona FREQ x 10, a 200 Hz - 4000 Hz .
(b) Comando variabile HPF—Serve a regolare la frequenza del filtro passa alto per attenuare
le frequenze minori di quelle indicate sull’apparecchio .
5. Comando di livello—Serve a regolare il guadagno dei canali sinistro e destro per adattarlo
alla tensione di uscita applicata dal sintolettore .
6. Ingressi a livello di linea—Accettano un segnale a livello di linea inviato da un sintolettore,
un preamplificatore o un equalizzatore .
7. uscite a livello di linea—Forniscono un segnale nell’intera gamma di frequenze per agevolare
la connessione con ulteriori amplificatori .
L
R
L
INPUT OUTPUT
R
LPF
LPF
HPF LEVEL
BPF FULL
HPF
X-OVER
HPF
X-OVER
FREQ x 10
FREQ x 1
FREQ x 10
FREQ x 1
20Hz 400Hz 6V 200mV 50Hz 500Hz
GND 12V REM
25A 25A L L R R
BRIDGED
L
R
L
R
LPF HPF LEVEL LPF HPF LEVEL
HPF BPF
FULL
HPF BPF
FULL
ST 4CH
FRONT REAR
X-OVER X-OVER
FREQ x 10
FREQ x 1
FREQ x 10
FREQ x 1
50Hz 500Hz 50Hz 500Hz 20Hz 400Hz 20Hz 400Hz 6V 200mV 6V 200mV CHANNEL
MODE
GND 12V REM
40A 35A
RL FL
RR
REAR
FRON
T
FR
RR FR
RL FL
INPUT
SUB 1
SUB 2
SOURCE
SUB INT
LEVEL
SUB
SONIC LPF
REMOTE LEVEL CONTROL INPUT
FR RR
FL RL
4CH ST
CHANNEL
MODE
LPF HPF LEVEL
BPF FULL
HPF
HPF FULL
HPF LEVEL
FRONT REAR
6V 200mV
6V 200mV
20Hz 38Hz 40Hz 220Hz
40Hz 4000Hz 6V 200mV 40Hz 400Hz 80Hz 4000Hz
SUB
GND 12V REM
40A 40A
RL FL SUB RR FR
RR FR SUB RL FL
2 8 7 6 5 4 3
PA D1000.1
1 4 3 2 5
2 7 6 5 4b 4a 3a
PA D2000.2
3b 1 4 3 2 5
2 12 11
PA D4000.4
4a 5a 9a 10a
4b 5b 9b 10b 6 7 8
1 4 3 2 3
8
5
2
1
PA D5000.5
10 9 11 15 16 12 13 14
1 4 3 2
1
1
1
3 4 6 7 5 5
ITALIANO
INTrOduZIONE
Grazie per l’acquisto di un amplificatore Polk Audio PA serie D. Ogni modello di questa serie è progettato per essere
il leader nella sua classe, offrendo la massima potenza possibile, funzionalità all’avanguardia ed estrema facilità d’uso.
Sia in impianti di amplificazione all’avanguardia sia in impianti ad alti livelli di pressione sonora, gli amplificatori
PA serie D assicurano anni e anni di prestazioni eccellenti senza problemi .
•
PA d2000.2—250 W x 2 valore efficace (RMS) a 2 Ohm; 125 W x 2 RMS a 4 Ohm;
500 W x 1 RMS con collegamento in parallelo a 4 Ohm .
Nota: Un’installazione impropria non solo limita i risultati ottenibili dall’amplificatore Polk Audio PA serie D ma può anche
comprometterne l’affidabilità. Per essere sicuri di ottenere appropriati livelli sonori e affidabilità dei componenti, con-
sultare il rivenditore se occorre assistenza durante l’installazione . Se si decide di eseguire da soli l’installazione, leggere
attentamente l’intero manuale prima di iniziare (vedi Linee guida per l’installazione, a pagina 48) .
INSErIrE QuI SOTTO LE SEguENTI INFOrmAZIONI E CONSErVArLE
modello:__________________________________________________
Numero di serie:____________________________________________
data di acquisto:__________________________________________
CONTENuTO dELLA SCATOLA
• Amplificatore Polk Audio • Adattatore morsettiera
• Viti con testa a croce (4) • Manuale del proprietario
• Scheda di registrazione online
NOTA BENE: Se mancano componenti o si rilevano danni oppure se l’amplificatore non funziona,
contattare immediatamente il rivenditore . Si suggerisce di conservare la scatola e il materiale
di imballaggio originari nel caso occorra spedire il prodotto .
ATTENZIONE. uSArE CAuTELA durANTE L’ASCOLTO
Gli amplificatore, gli altoparlanti e i subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti,
che potrebbero causare lesioni gravi o anche permanenti all’udito. Polk Audio non si assume alcuna responsabilità
in caso di perdita dell’udito, lesioni personali o danni alle cose risultanti dall’uso improprio dei suoi prodotti . Tenere
presenti queste istruzioni e farsi guidare dal buon senso quando si regola il volume . Per ulteriori informazioni
sui livelli di sicurezza per l’ascolto, visitare il sito www .osha .gov/dts/osta/otm/noise/standards_more .html
COLLEgAmENTO IN PArALLELO INTErNO
I terminali utilizzabili nella modalità di collegamento in parallelo sono identificati dalle caselle nere sopra
ciascun terminale. Nel PA D2000.2, questi due terminali funzionano insieme per creare un collegamento
in parallelo interno .
L L R R
BRIDGED
BRIDGE
D BRIDGE
D
BRIDGE
D BRIDGE
D
RL FL
RR
REAR
FRON
T
FR
RR FR
RL FL
RL FL SUB RR FR
RR FR SUB RL FL
PA D2000.2
PA D4000.4
PA D5000.5
