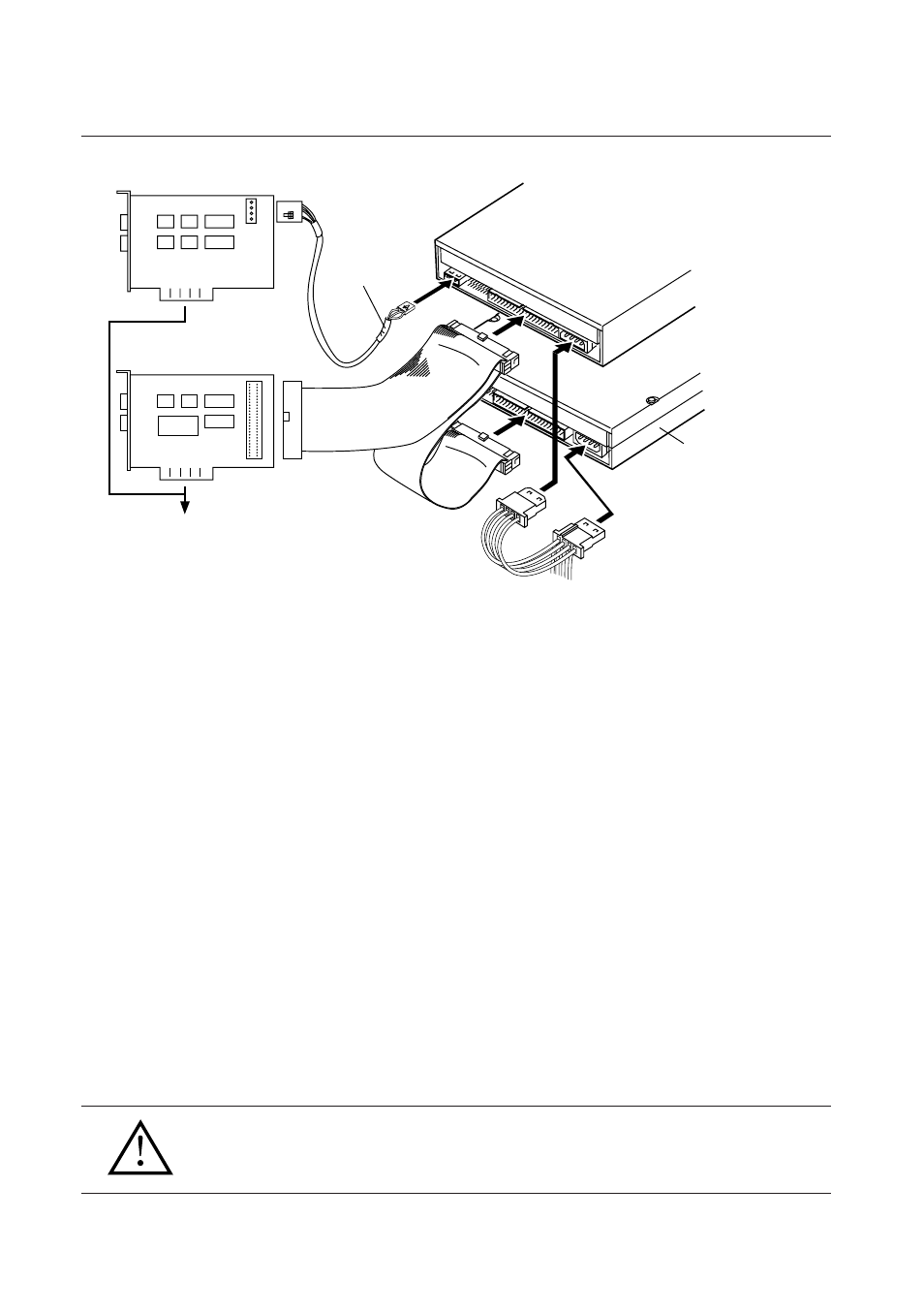

CONEXIÓN DE LA UNIDAD EN LA MITAD DE
UNA CADENA SCSI
Cuando hay instalado un disco duro SCSI u otro equipo SCSI en el ordenador, realice
la conexión siguiendo el método siguiente.
¶ Desconecte la alimentación del ordenador.
¶ Ajuste el número ID de SCSI de modo que sea distinto a los números ID de los
otros aparatos SCSI.
¶ Inhabilite la terminación de SCSI interna (interruptor N.° 5 = OFF).
¶ Conecte el cable de alimentación desde el ordenador. En el momento de la conexión,
preste atención a la polaridad del cable. Emplee un cable de alimentación con dos
o más conectores en paralelo.
¶ Conecte el cable de interfaz SCSI. Entonces, confirme que la patilla 1 del conector
SCSI esté correctamente conectada a la patilla 1 del cable. Emplee un cable con
dos o más conectores en paralelo.
¶ Cuando emplee una tarjeta de sonido, conecte la salida de audio, con un cable de
audio, a la tarjeta de sonido.
ADVERTENCIA
La alimentación del ordenador debe estar desconectada antes de
conectar los cables.
DVD-U03S
Patilla
1
Patilla
1
Cable de
interfaz SCSI
Cable de
audio
A la alimentación
del ordenador
Adaptador SCSI HOST
Tarjeta de sonido
A una ranura de
expansión del ordenador
Disco duro SCSI
