8 Salida de audio
Este conector es para la salida analógica de audio.
Puesto que se emplea un conector del tipo Molex 70553, deberá seleccionar un
cable de conexión compatible.
DESCRIPCIÓN DEL APARATO
VISTA POSTERIOR

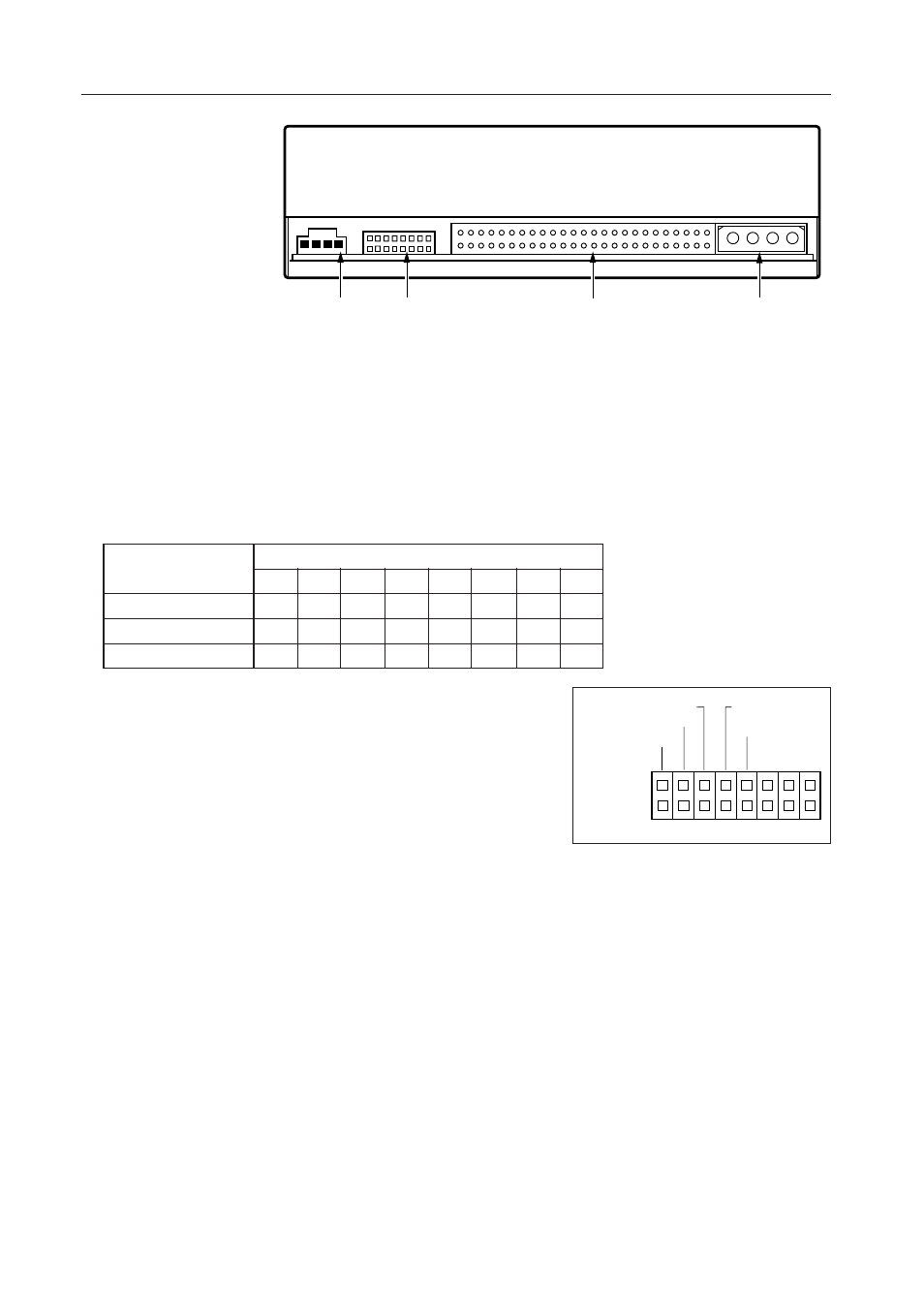

Fig. 2
8 9
4 1 8
49
50 1
1
2 +5 G G +12
DC INPUT
- 0
- Entrada de CC
Esta es la entrada de alimentación para +5V y +12V CC.
9 Selector de función
Emplee las tomas de cortocircuito accesorios para ajustar el número ID de SCSI y
la función de la unidad.
÷ ON :
ponga una toma de cortocircuito
÷ OFF :
abierto
N.° 1 - 3: ID de SCSI *El ajuste de fábrica es el ID N.° 2.
N.° 4 : Reservado
N.° 5 : Terminador SCSI
ON = Habilitación de la terminación SCSI
OFF = Inhabilitación de la terminación SCSI
N.° 6 : Tamaño de sectores de ajuste inicial
ON = 512 bytes
OFF = 2048 bytes
N.° 7 : Inhabilitación del interruptor de expulsión
ON = Inhabilitación del interruptor de expulsión
OFF = Habilitación del interruptor de expulsión
N.° 8* 1 * 2 : Ajuste de RPC (control de reproducción de región)
ON = Permanece en el modo RPC de fase I
OFF = Inicio en el modo RPC de fase II (No retornar nunca al modo de
fase I después de haber usado el modo de fase II)
* 1 Las patillas 2 y 8 (AJUSTE DE RPC) están en ON cuando el aparato sale de fábrica.
* 2 Para un sistema de reproducción de vídeo DVD (ordenador) para fase I, emplee con la fase I. Cuando
el sistema de reproducción de vídeo DVD (ordenador) y el aparato tienen distintos códigos de región,
la reproducción de vídeo de DVD no puede llevarse a cabo.
Ajuste el interruptor de puenteado a OFF sólo cuando se haya especificado con claridad el empleo
de un aparato correspondiente a fase II para el sistema de reproducción de vídeo DVD (ordenador).
El aparato se iniciará automáticamente y funcionará en el modo de fase II.
0 Interfaz SCSI
Es un conector de entrada/salida de 50 patillas que satisface las especificaciones SCSI-
2. Emplee un conector SCSI de cable plano para conectar al adaptador principal SCSI.
Ajuste del ID SCSI
interruptor 0 1 2* 1 3 4 5 6 7
0 (LSB) (#1) OFF ON OFF ON OFF ON OFF ON
1
(#2) OFF OFF ON ON OFF OFF ON ON
2 (MSB) (#3) OFF OFF OFF OFF ON ON ON ON
8 7 6 5 4 3 2 1
DISABLE EJECT
2048/512 TERMINATION
(SHORT – ON)
RESERVED
SCSI ID
2 1 0
Interruptor #
RPC SET
