Fr
23

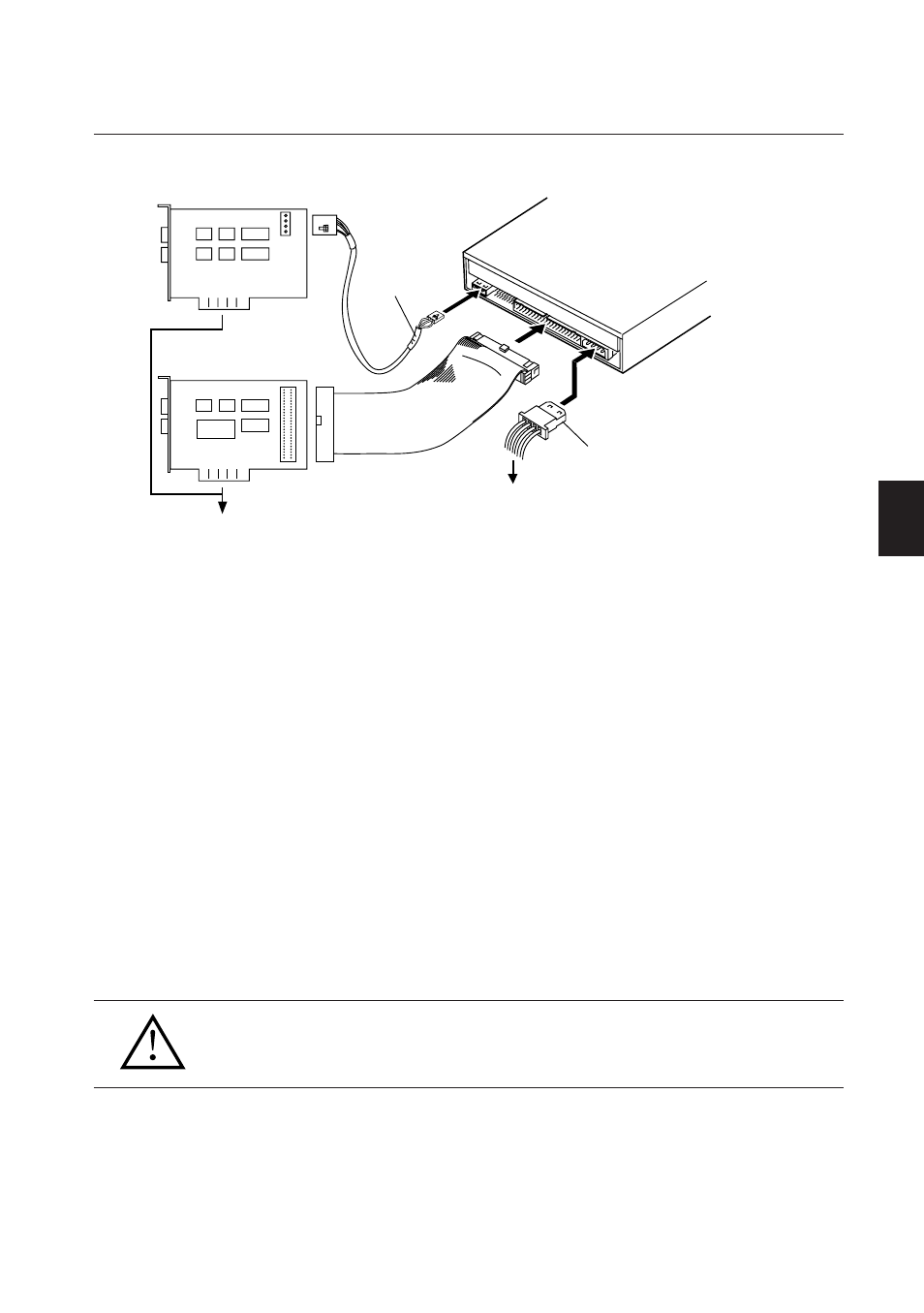

Fig. 5
AVERTISSEMENT
L’alimentation de l’ordinateur personnel doit être coupée avant la
connexion des câbles.
Broche 1
Câble d’alimentation
Câble
d’interface SCSI
Câble audio
Adaptateur
hôte SCSI
Plaque sonore
Dans une fente
d’extension de
l’ordinateur personnel
Vers l’alimentation
de l’ordinateur personnel
CONNEXION DU LECTEUR COMME UNIQUE
DISPOSITIF SCSI
Lorsqu’aucun disque dur SCSI ni autre équipement SCSI n’est utilisé, connecter en
fonction de la méthode de connexion suivante.
¶ Mettre l’ordinateur personnel hors tension.
¶ Régler le numéro ID SCSI.
¶ Activer la terminaison SCSI interne (commutateur no. 5 en position OFF).
¶ Connecter le câble d’alimentation de l’ordinateur personnel. Au moment de la
connexion, faire attention à la polarité des câbles.
¶ Connecter le connecteur d’interface SCSI. A ce moment, confirmer que la broche
1 du connecteur SCSI est correctement connectée à la broche 1 du câble.
¶ Lorsqu’une plaque sonore est utilisée, connecter la sortie audio avec un câble audio
à la plaque sonore.
