Pioneer DVD-U03S - Manual (Page 32)

32
Ge
BESCHREIBUNG DER HARDWARE

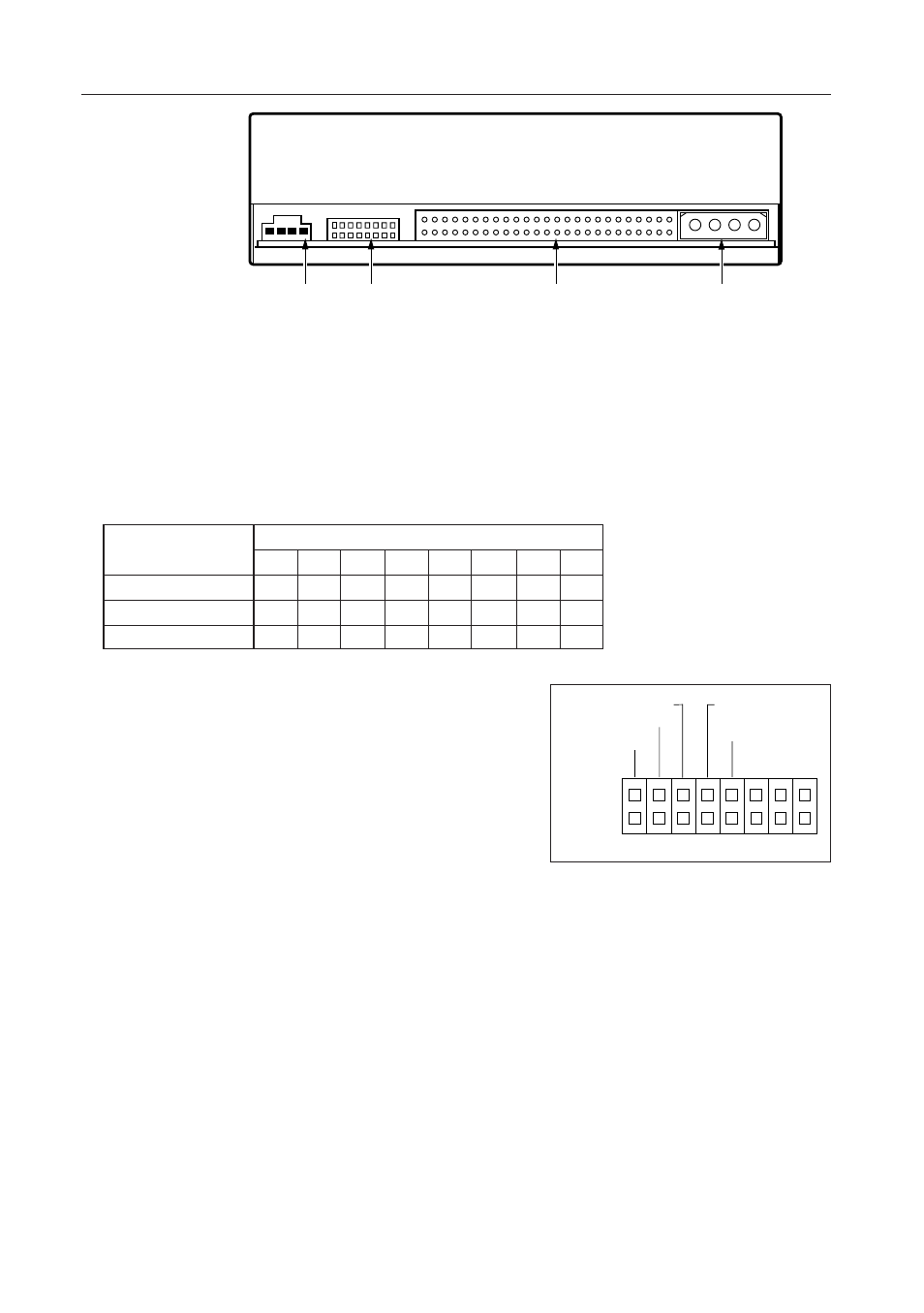

RÜCKANSICHT
Abb. 2 8 9
4 1 8
49
50 1
1
2 +5 G G +12
DC INPUT
- 0
8 Audioausgang
Dieser Stecker ist für Analog-Ausgang vorgesehen.
Da hier ein Stecker des Typs Molex 70553 verwendet wird, muß ein passendes
Anschlußkabel gewählt werden.
- Gleichspannungseingang
Hier handelt es sich um den Eingangsstecker für Gleichstromversorgung von +5 V und +12 V.
9 Funktionsschalter
Verwenden Sie die zusätzlichen Überbrückungsschalter, um die SCSI-ID-Nummer und
die Funtionen des Laufwerkes einzustellen.
÷ ON :
Überbrückungsschalter gesteckt
÷ OFF :
offen
#1 ~ 3 : SCSI-ID
Einstellschalter
SCSI-ID
0 1 2* 1 3 4 5 6 7
0 (LSB) (#1) OFF ON OFF ON OFF ON OFF ON
1
(#2) OFF OFF ON ON OFF OFF ON ON
2 (MSB) (#3) OFF OFF OFF OFF ON ON ON ON
* Die Werkseinstellung ist ID-Nr. 2.
#4 : Reserviert
#5:
SCSI-Abschlußwiderstand
ON = SCSI-Abschlußwiderstand aktiviert
OFF = SCSI-Abschlußwiderstand deaktiviert
#6 : Standard-Sektorgröße
ON = 512 Bytes
OFF = 2048 Bytes
#7 : Deaktivierung des Auswurfschalters
ON = Auswurfschalter deaktiviert
OFF = Auswurfschalter aktiviert
#8* 1 * 2 : RPC SET (Bereichs-Wiedergabesteuerung-Satz)
ON = Verbleibt im RPC Phase I-Modus
OFF = Starts im RPC Phase II-Modus (Kehrt nach Verwendung des Phase II-
Modus nicht mehr in den Phase I-Modus zurück.)
* 1 Stift 2 und Stift 8 (RPC SET) sind zum Zeitpunkt der Werksauslieferung aktiviert.
* 2 Bei einem DVD-Videowiedergabesystem (Computer) für Phase I benutzen Sie bitte Phase I. Wenn
das DVD-Videowiedergabesystem (Computer) und das Laufwerk unterschiedliche Ländercode
aufweisen, ist eine DVD-Videowiedergabe nicht möglich.
Stellen Sie den Überbrückungsschalter nur dann auf OFF, wenn das der Phase II entsprechende
Laufwerk eindeutig für das DVD-Videowiedergabesystem (Computer) spezifiziert wurde. Der
Laufwerk wird automatisch initialisiert und kann im Phase II-Modus betrieben werden.
0 SCSI-Schnittstelle
Hierbei handelt es sich um einen 50-poligen E/A-Anschluß entsprechend der SCSI-
2-Spezifikation. Verwenden Sie ein SCSI-Flachbandkabel, um das Gerät mit dem
SCSI-Hostadapter zu verbinden.
8 7 6 5 4 3 2 1
DISABLE EJECT
2048/512 TERMINATION
(SHORT – ON)
RESERVED
SCSI ID
2 1 0
Schalter #
RPC SET
