ATTENZIONE
L’alimentazione elettrica del personal computer deve essere sempre
spenta prima di collegare i cavi.
COLLEGAMENTO DEL DRIVE ALL’INTERNO
DI UNA CATENA SCSI
Pin 1
Pin 1
DVD-U03S
Cavo di
interfaccia
SCSI
Cavo audio
All’alimentazione elettrica
del personal computer
Adattatore
SCSI HOST
Scheda audio
Ad una porta di espansione
del personal computer
Disco fisso SCSI
Se il computer dispone anche di un disco rigido SCSI, o di altri dispositivi SCSI,
effettuare il collegamento nel modo seguente.
¶ Spegnere l’alimentazione elettrica del personal computer.
¶ Impostare il numero di ID SCSI in modo che sia diverso dagli altri numeri di ID di
tutte le altre unità SCSI.
¶ Disabilitare il terminale SCSI (interruttore No. 5 su OFF).
¶ Collegare il cavo di alimentazione al personal computer. Al momento di collegare,
si prega di fare attenzione alla polarità del cavo. Utilizzare un cavo di alimentazione
con due o più connettori in parallelo.
¶ Collegare il cavo di interfaccia SCSI. A questo punto, assicurarsi che il pin 1 del
connettore SCSI sia collegato correttamente al pin 1 del cavo. Utilizzare un cavo
con due o più connettori in parallelo.
¶ Se si usa una scheda audio, collegare l’uscita audio alla scheda audio con un cavo
audio.

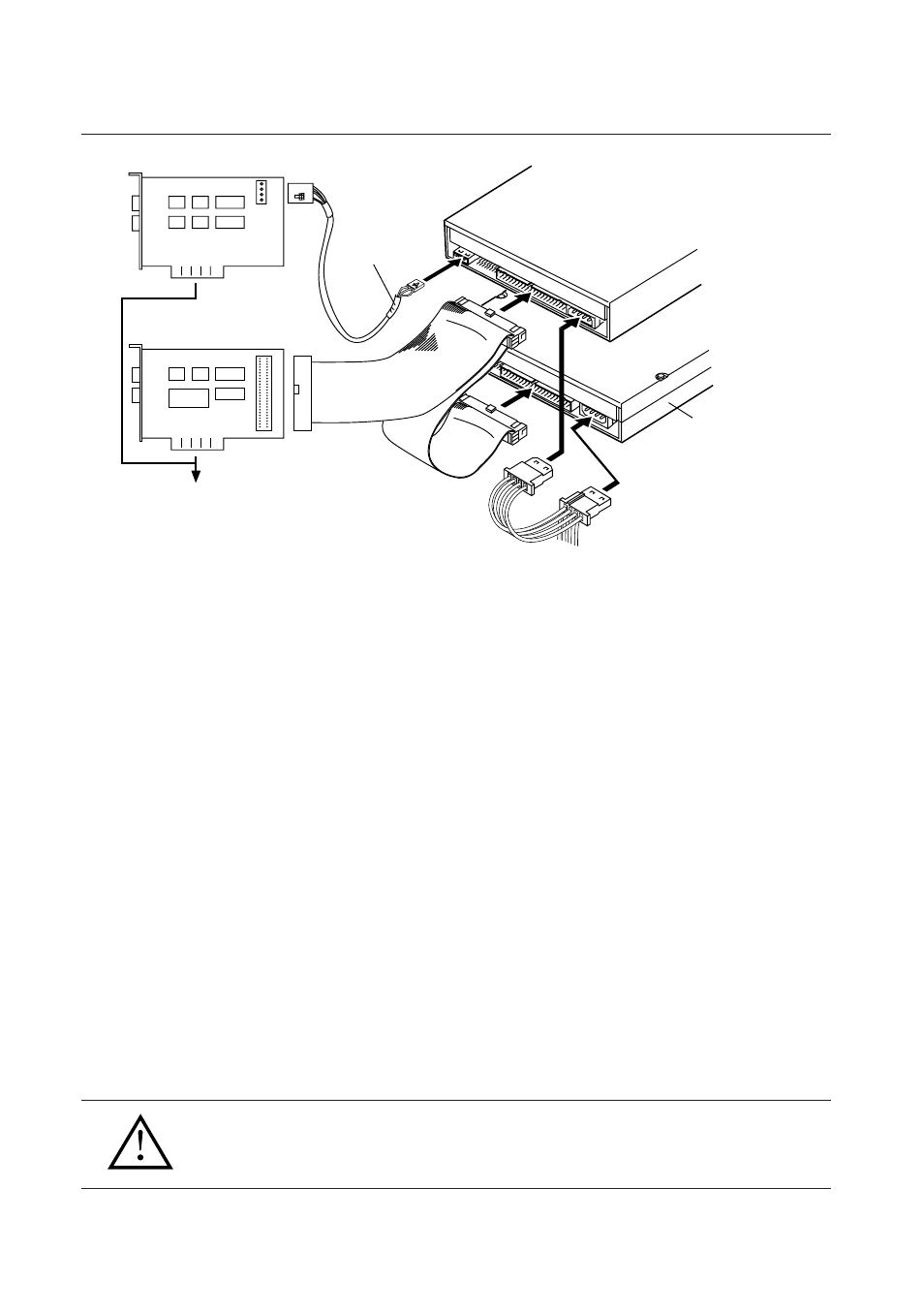

Fig. 4
