32-
Español
CHANGER 2
TO
CHANGER 1 CHANGER 1
TO
CONTROLLER
TO
H/U
TO
SWITCH AUX
OFF ON
SWITCH PROTOCOL
O N
IN AUX

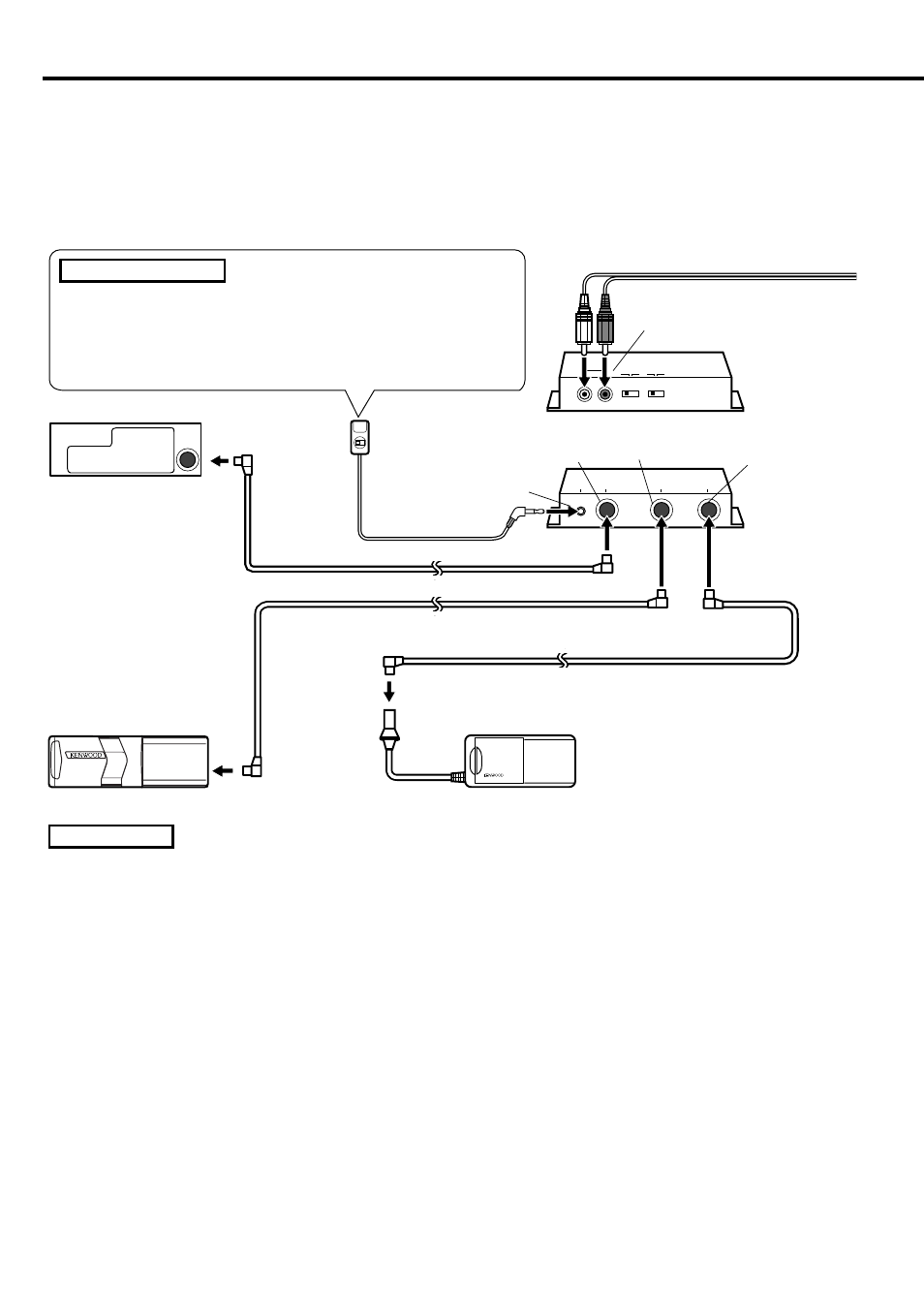

Conexión
Cable de conexión3
Unidad central
Cable de conexión (suministrado con el cambiador de CDs)
Câble de raccordement (suministrado con el cambiador de MDs)
Cambiador de CDs Cambiador de MDs
Si se conecta un modelo que pueda cambiar entre los
cambiadores de disco 1 y 2 por medio de la unidad central
(Grupo de unidad B/C/D), el controlador2 no podrá ser
conectado. Si se conecta éste, los cambiadores automáticos
de discos puede que no funcionen correctamente.
2PRECAUCIÓN
• Después de conectar el equipo, pulse el botón de reposición de la unidad central.
• La figura muestra que se han conectado un cambiador de CDs y un cambiador de MDs. Pueden
conectarse dos cambiadores de CDs o dos cambiadores de MDs.
• Puede conectarse un reproductor de discos como el KDC-D300 en vez del cambiador de discos.
• Si se desea ajustar la longitud del cable de acuerdo con la ubicación de la instalación de la unidad
cambiadora, como en el espacio del maletero, puede utilizarse el cable de extensión del cambiador de
CDs en lugar del cable de conexión3.
INFORMACIÓN IMPORTANTE
Esta unidad NO ESTÁ diseñada para conexión directa a un cambiador de CDs de fabricación y
venta anterior a 1994. Si tiene en mente utilizar tales unidades, le rogamos que lea atentamente la
siguiente información.
• Para controlar el KDC-C600/ KDC-C800/ KDC-601/ KDC-401
Es necesario un CA-DS100 (de venta aparte como accesorio opcional), junto con el cable de extensión
suministrado con el cambiador de CDs.
• KDC-C200/ KDC-C300/ KDC-C301/ KDC-C400/ KDC-C100/ KDC-C302/ C205/ C705 y un cambiador de CDs fabricado por
otras empresas no son compatibles con este modelo Kenwood.
SI NO SE SIGUEN ESTAS INSTRUCCIONES PUEDEN PRODUCIRSE DAÑOS A LA UNIDAD Y/O AL
CAMBIADOR DE CDs.
REMARQUE
1Unidad cambiadora ......................................1
2Controlador (longitud del cable: 5 m) .........1
3Cable de conexión (2 m)...............................1 4Correa de velcro ............................................2
5Tornillo de auto-colocación(φ 4 × 16 mm)...2
6Cinta de cables ..............................................1
7Cinta adhesiva por los dos lados.................1
Componentes
Controlador2
TO
CONTROLLER
TO
H/U
TO
CHANGER 1
TO
CHANGER 2
Unidad
cambiadora1
(Lado trasero)
Conexión
A la unidad externa
AV
IN
Unidad
cambiadora1
(Lado frontal)
