Installeren

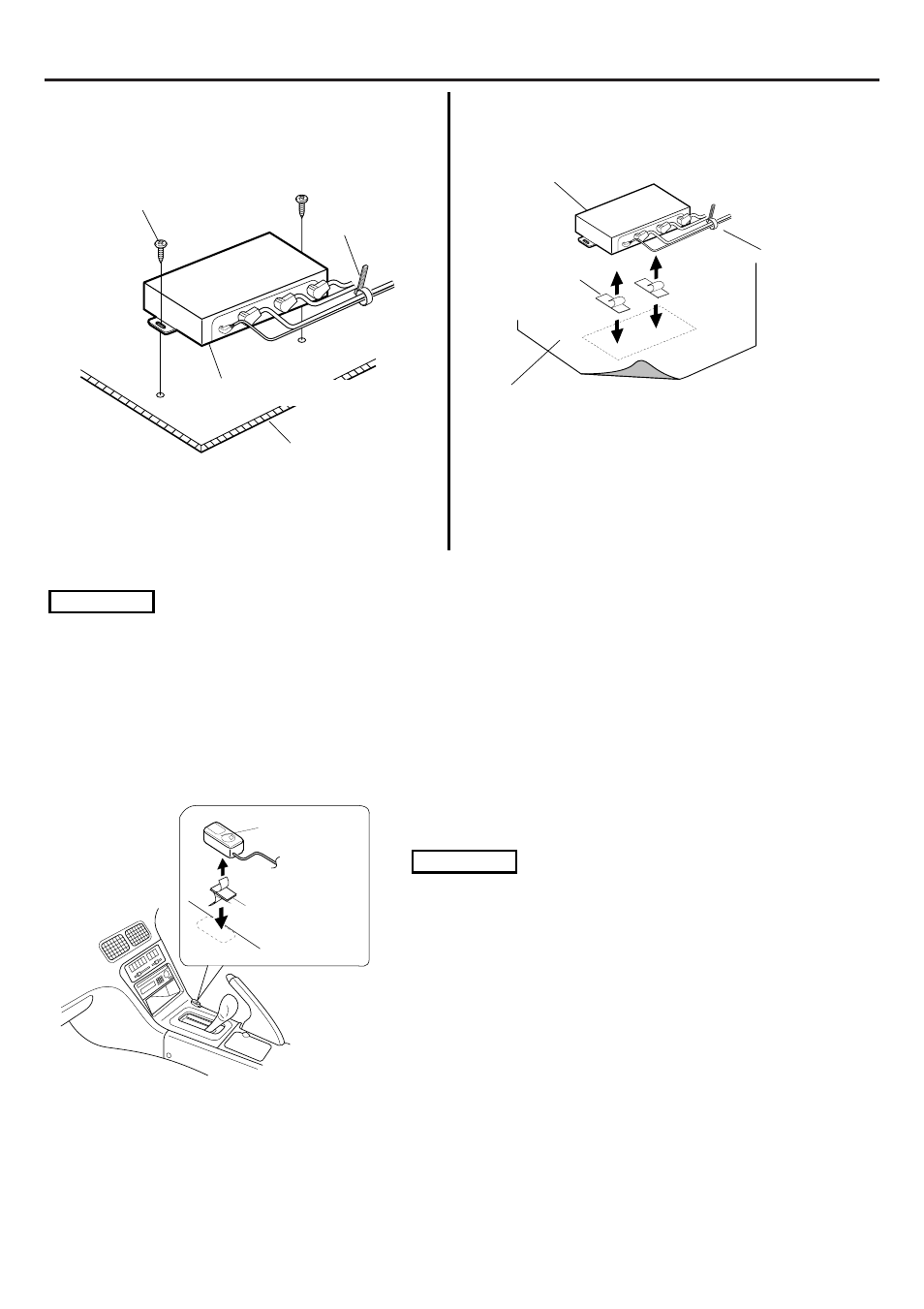

Plaatsing van de schakeleenheid op
de bodemplank van de kofferbak
1. Installeer de schakeleenheid m.b.v. de
zelftappers5 ( φ 4 × 16 mm).
2. Zet de kabels vast m.b.v. de kabelbinders6.
Zelftapper5
(
φ 4 × 16 mm)
Schakeleenheid1
Kabelbinder6
Bodemplank, e.d.
Dikte: tenminste 17 mm
;;;;;
;;;;;
;;;;;
Vloerbedekking
Klitteband4
1. Verwijder de papierstrook van de achterzijde van
het klitteband4 en plaats het klitteband aan de
onderzijde van de Klitteband1 . Plaats de
schakeleenheid op de vloerbedekking.
2. Zet de kabels vast m.b.v. de kabelbinders6.
Plaatsing van de schakeleenheid op de
vloerbedekking onder de zitting
• Plaats de schakeleenheid1 zodanig, dat het besturen van het voertuig niet wordt belemmerd.
• Plaats de schakeleenheid1 zodanig, passagiers op de achterbank er niet met de schoenen tegenaan
kunnen schoppen.
• Plaats het toestel niet op plaatsen waar het kan worden blootgesteld aan direct zonlicht, hitte of vocht.
• Plaats geen voorwerpen op de schakeleenheid1.
2LET OP
Installatie van de bedieningseenheid
Bedienings
eenheid2
Dubbelzijdig
plakband7
1. Maak de plaats van installatie goed schoon.
• Installeer de bedieningseenheid2 op een vlakke
ondergrond. Als de ondergrond niet vlak genoeg is, is het
hechtvlak te klein en kan het toestel losraken.
• Installeer de bedieningseenheid2 niet in plaatsen die
worden blootgesteld aan direct zonlicht en waar de
temperatuur erg hoog kan worden (zoals op het
dashboard). Anders kan de bedieningseenheid2
kromtrekken en defect raken.
• Installeer de bedieningseenheid2 zodanig, dat het
besturen van het voertuig niet wordt belemmerd.
Voordat u de bedieningseenheid2 permanent bevestigd,
controleert u of stuur, versnellingspook, handrem, enz.,
ongehinderd kunnen worden bediend.
2. Bevestig de bedieningseenheid2 met het dubbelzijdige
plakband7 op de gekozen plaats.
2LET OP
Kabelbinder6
Schakeleenheid1
