INSTALACIÓN
POR FAVOR, LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE CONTINUAR

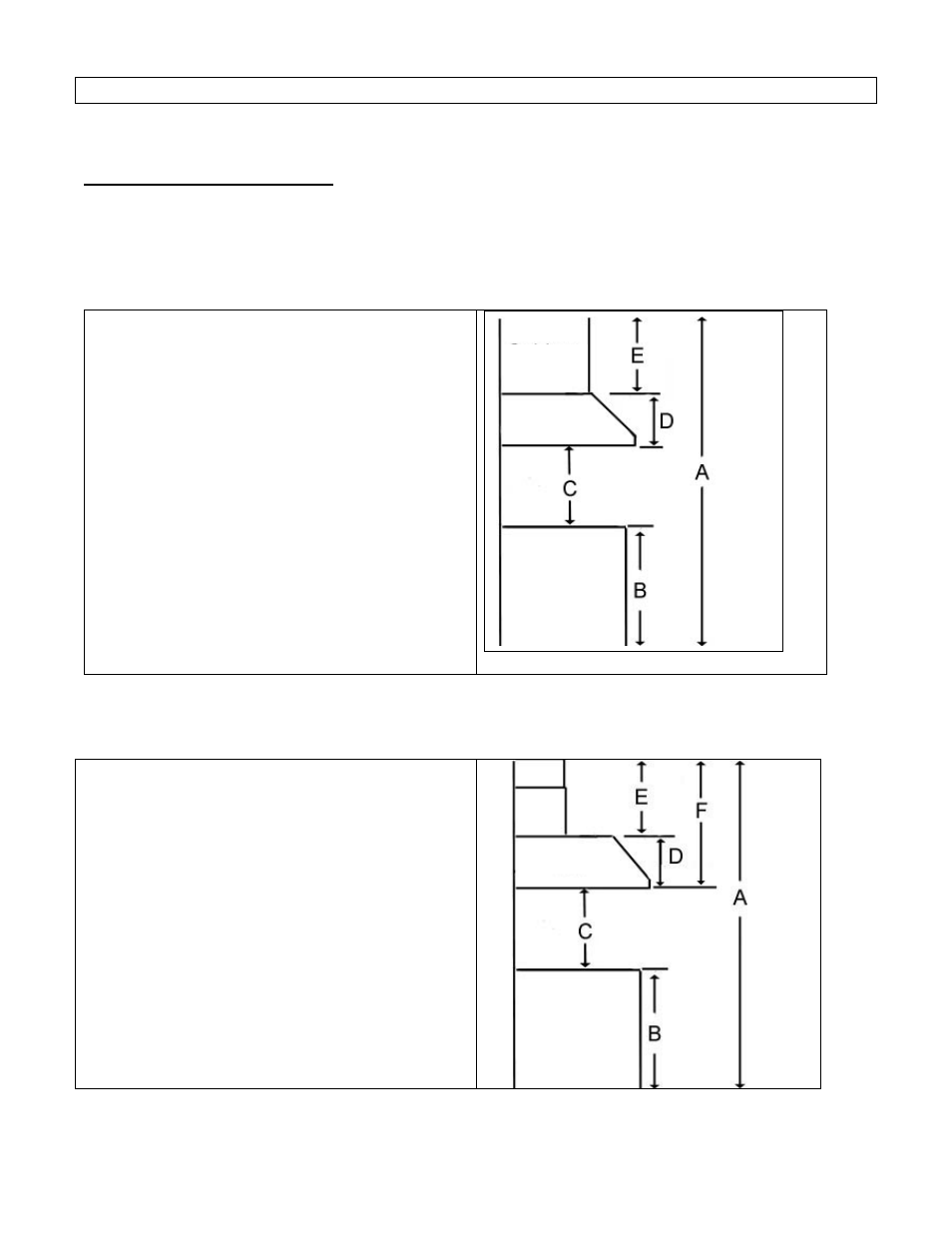

Cálculo antes de la Instalación
Para realizar el cálculo para la instalación, por favor consulte la TABLA 1 o TABLA 2. (Todos los
cálculos están hechos en pulgadas).
- PARA DEBAJO DEL GABINETE -
TABLA 1
A = Altura del Piso al Techo
B = Altura del Piso a la Superficie del
Mostrador
(Estándar: 36")
C = Altura Preferida de la Superficie del
Mostrador a Parte Inferior de la
Campana (Se recomienda de 27" a
30")
D = Altura de la Campana
E = Altura del Gabinete
- INDEPENDIENTE (CON CUBIERTA DE CONDUCTOS OPCIONAL) -
TABLA 2
A = Altura del Piso al Techo
B = Altura del Piso a la Superficie del
Mostrador
(Estándar: 36")
C = Altura Preferida de la Superficie del
Mostrador a Parte Inferior de la
Campana (Se recomienda de 27" a 30")
D = Altura de la Campana
E = Altura de la Cubierta de Conductos
[F – D]
F = Altura de Instalación de la Campana
[A – (B+C)]
Gabinete
Campana
CAMPANA
