44
Accessoires
9. Installer le récupérateur de graisse dans le support
encastré à l'arrière de la hotte. Voir la Figure 6.
10. Installer les filtres déflecteurs et les entretoises en acier
inoxydable. Se référer aux mesures et schémas à la
page 58 pour la mise en place des filtres déflecteurs et
des entretoises en acier inoxydable. Incliner le filtre
déflecteur vers l’arrière de la hotte
c
. Pousser le filtre
déflecteur jusqu’à ce qu’il soit presque à niveau
d
. Le
faire glisser à l’intérieur de l’entaille située à l’arrière du
devant de la hotte
e
. Rabaisser le filtre déflecteur
f
.
Faire glisser vers l'arrière jusqu’à ce qu’il soit en
position d'équilibre
g
. Voir la Figure 7.
11.
Répéter l’étape 10 pour installer tous les filtres
déflecteurs et les entretoises en acier inoxydable.
Assemblage final
12. Mise sous tension du panneau de contrôle. Vérifier le
bon fonctionnement des lampes et du ventilateur.
13. S’assurer de remettre ce manuel au propriétaire.

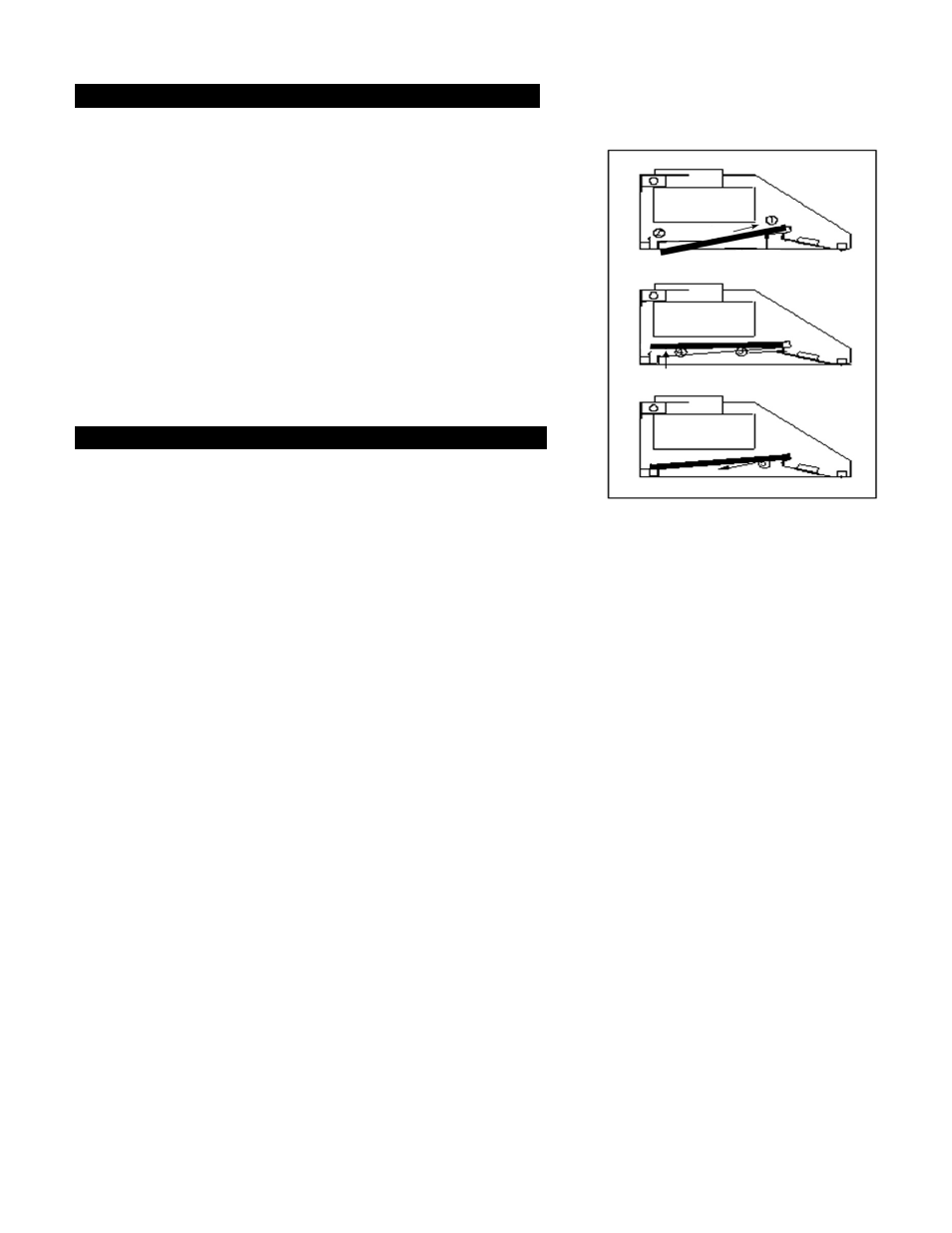

Figure 7
