INSTALLATION AU-DESSUS D’UN ÎLOT
*** Cette installation est possible uniquement avec l'installation du
couvre-conduit CH1120DC.
Préparation avant l’installation
NOTE : AFIN DE PRÉVENIR TOUT DOMMAGE À LA
HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE
PÉNÉTRER DANS L'OUVERTURE DE VENTILATION.
x Choisir l'emplacement du conduit de ventilation de la
hotte à l'extérieur. (Figure 8)
x Un conduit court et droit permet de maximiser le
rendement de la hotte.
x Essayer d'éviter autant que possible les raccords, les
coudes et les longues sections de conduit, puisque ces
derniers peuvent réduire le rendement de la hotte.
x Avant de l'installer, brancher temporairement la hotte
pour vérifier si son
fonctionnement est adéquat.
x Important : Enlever la pellicule protectrice de la
hotte, s’il y a lieu.
x Utiliser du ruban adhésif entoilé pour sceller les
raccords entre les sections de tuyau.
x Si nécessaire, renforcer le mur arrière en y ajoutant du
bois de charpente pour une installation sécuritaire.
x À l’aide des références du TABLEAU 2 et des mesures
aux pages 55-57, déterminer la hauteur du soutien en
bois supplémentaire. (Figure 9)
Préparation de la hotte avant l’installation
x Si nécessaire, fixer deux cales de caoutchouc
(comprises) avec du ruban adhésif 3M (compris) aux
coins arrière de la hotte.
x Fixer le support de fixation du couvre-conduit {K}
(compris) au support de fixation de la hotte {F}
(compris) au moyen de deux vis (3/16 po X 1/2 po -
comprises) comme illustré à la Figure 10.
x Fixer le support de fixation de la hotte {F} à l'arrière de
la hotte au moyen de six vis (3/16 po X 1/2 po -
comprises) comme illustré à la Figure 11.
Installation de la hotte
AVERTISSEMENT
: S'il faut déplacer la cuisinière
électrique pour installer la hotte, couper d'abord
l'alimentation électrique à cette cuisinière par le
panneau de service. COUPER LE GAZ AVANT DE
DÉPLACER UNE CUISINIÈRE À GAZ.
1. À l’aide des références du TABLEAU 1 et des mesures
et schémas aux pages 55-57, marquer les repères de
mise à niveau de la hotte. Fixer deux vis (non
comprises) au mur en laissant un jeu de 1/8 po du mur.

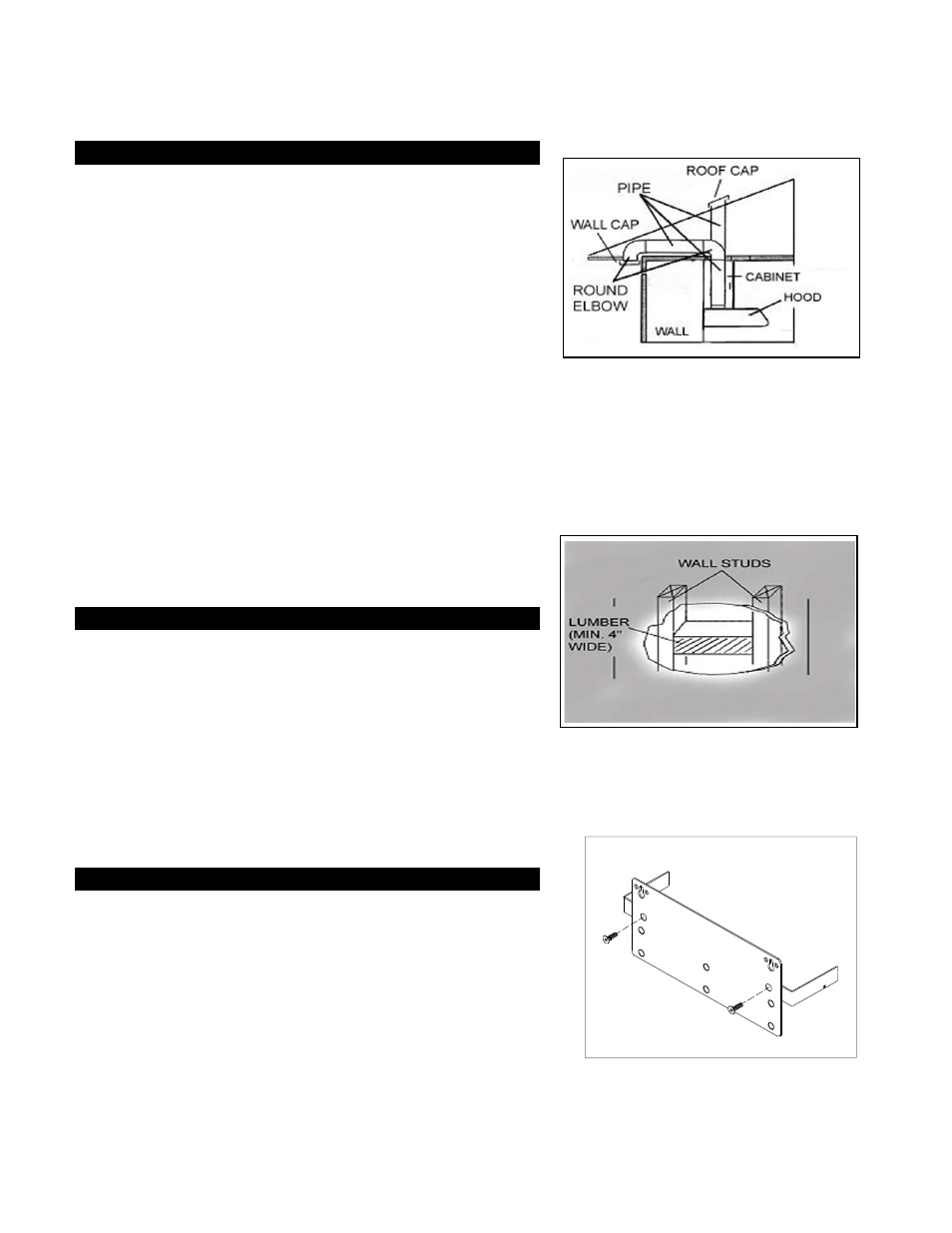

Figure 8
ROOF CAP CAPUCHON DU PLAFOND
PIPE TUYAU
WALL CAP CAPUCHON DU MUR
ROUND ELBOW COUDE ROND
WALL MUR
CABINET ARMOIRE
HOOD HOTTE
Figure 10
Figure 9
WALL STUDS POTEAUX MURAUX
LUMBER (MIN. 4 po WIDE) BOIS (MIN. 4 PO DE
LARGEUR)
