INSTALLATION SOUS UNE ARMOIRE
Préparation avant l’installation
NOTE : AFIN DE PRÉVENIR TOUT DOMMAGE À LA
HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE
PÉNÉTRER DANS L'OUVERTURE DE
VENTILATION.

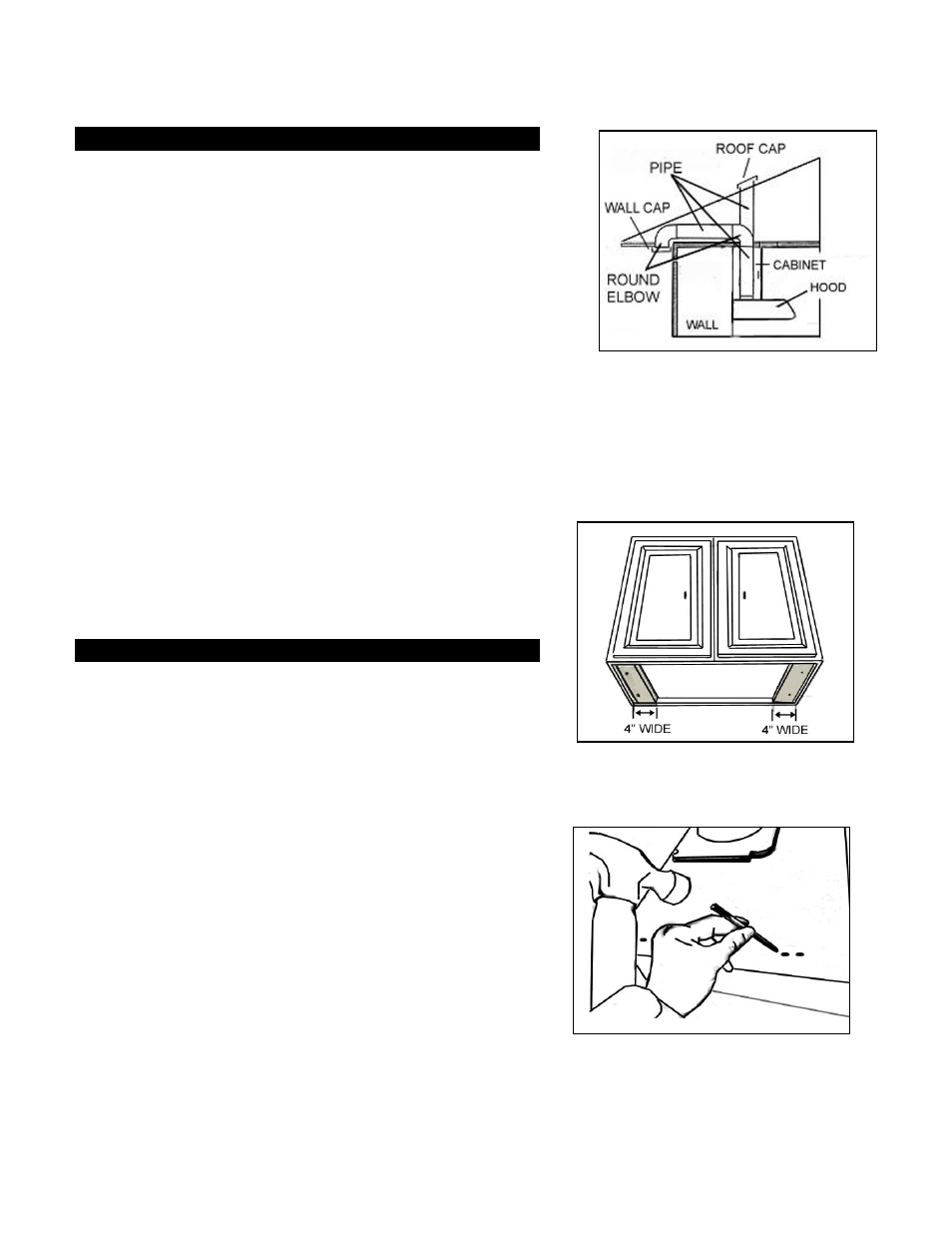

x Choisir l’emplacement du conduit de ventilation de la
hotte à l’extérieur. Voir la Figure 1.
x Un conduit court et droit permet de maximiser le
rendement de la hotte.
x Essayer d'éviter autant que possible les raccords, les
coudes et les longues sections de conduit, puisque
ceux-ci peuvent réduire le rendement de la hotte.
x Avant de l'installer, brancher la hotte temporairement
pour vérifier si son fonctionnement est adéquat.
x Important : Enlever la pellicule protectrice de la
hotte, s’il y a lieu.
x Utiliser du ruban adhésif entoilé pour sceller les
raccords entre les sections de tuyau.
x Si le fond de l'armoire est en retrait, fixer un morceau de
bois de 4 po de largeur (non compris) de chaque côté.
Voir Figure 2.
x À l'aide du TABLEAU 1 et des mesures et schémas à la
page 54, découper un orifice permettant l'accès au
filage électrique sous l'armoire.
Installation de la hotte
AVERTISSEMENT
: S'il faut déplacer la cuisinière
électrique pour installer la hotte, couper d'abord
l'alimentation électrique à la cuisinière par le panneau
de service. COUPER LE GAZ AVANT DE DÉPLACER
UNE CUISINIÈRE À GAZ.
1) Perforer les trous à éjecter (pour une installation sous
une armoire) de la hotte comme illustré à la Figure 3.
2) Si nécessaire, fixer les deux cales de caoutchouc
(comprises) avec du ruban adhésif 3M (compris) aux
coins arrière de la hotte.
3) À l’aide des références du TABLEAU 1 et des mesures
et schémas à la page 54, centrer la hotte en place en
dessous de l'armoire et à égalité avec le devant de
l'armoire.
4) Tirer les fils électrique à travers l’ouverture de l’armoire.
5) À partir de l'intérieur de la hotte, placer les vis (non
comprises) exactement au centre de chaque trou éjecté
et les fixer solidement au bas de l’armoire. S'assurer
que toutes les vis sont bien en place avant de les visser
solidement.
Figure 2
4 WIDE 4 po de largeur
Figure 3
Figure 1
ROOF CAP CAPUCHON DU PLAFOND
PIPE TUYAU
WALL CAP CAPUCHON DU MUR
ROUND ELBOW COUDE ROND
WALL MUR
CABINET ARMOIRE
HOOD HOTTE
