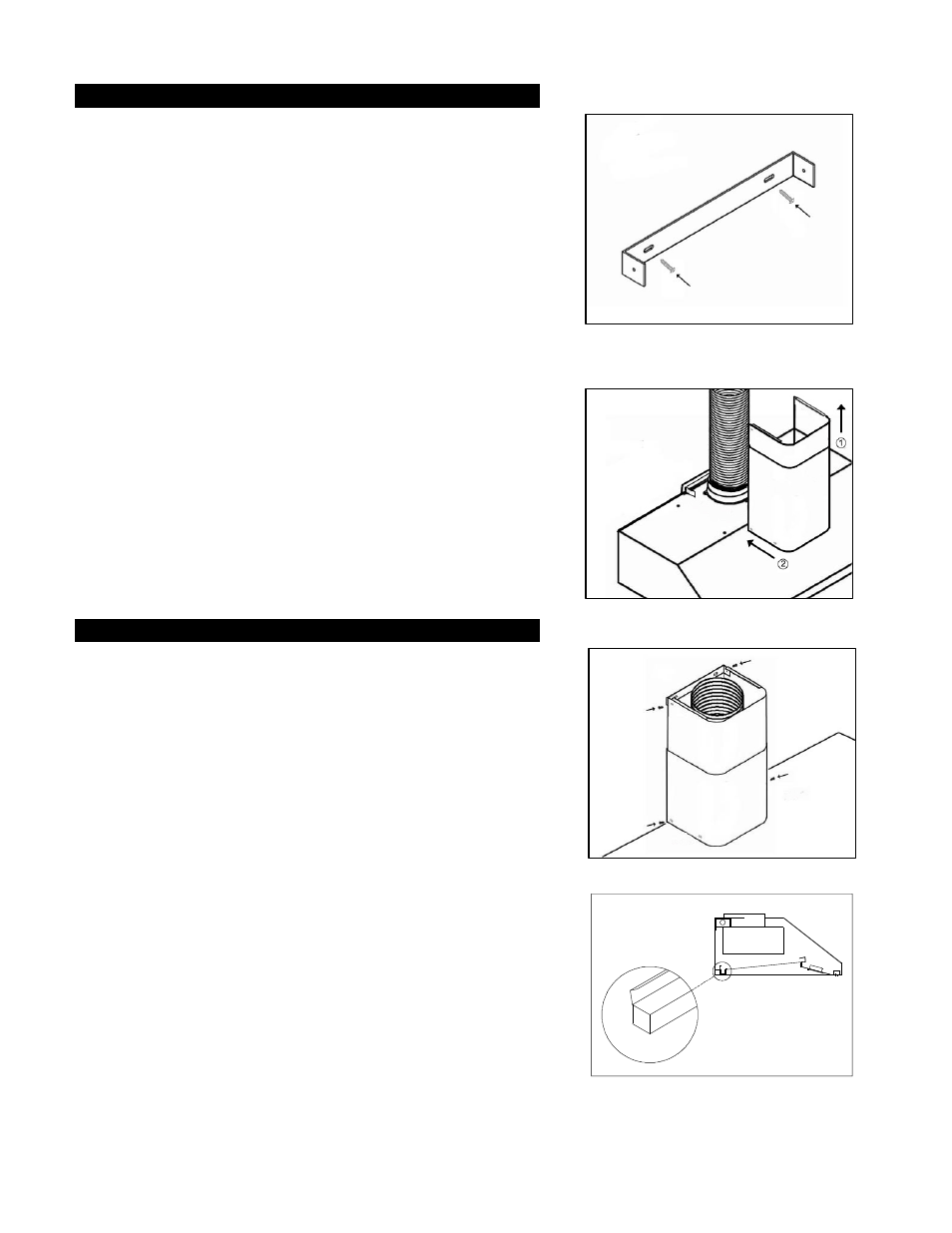

Installation du couvre-conduit
6. Marquer l’emplacement du support de fixation du
couvre-conduit {J} (compris). Utiliser la référence E du
TABLEAU 2 et les mesures et schémas des pages 20-
21. Attacher solidement le support de fixation du
couvre-conduit {J} au moyen de deux vis (non
comprises) au mur. Voir Figure 15. NOTE : Le couvre-
conduit intérieur sera fixé au support de fixation.
7. Utiliser un tuyau rond en acier de 7 po (en respectant
les codes du bâtiment de votre secteur) pour raccorder
le tuyau d’échappement de la hotte au conduit au-
dessus. Utiliser du ruban adhésif entoilé d'aluminium
pour rendre tous les raccords sécuritaires et
hermétiques.
8. Faire glisser le couvre-conduit intérieur de 2 po avant
de glisser le couvre-conduit entier sur la hotte. Voir
Figure 16.
9. Ajuster la hauteur du couvre-conduit intérieur à celle du
support de fixation du couvre-conduit intérieur {J}. Fixer
solidement le couvre-conduit intérieur à l'aide de deux
vis (1/8 po X 3/8 po - comprises).
10.
Attacher le couvre-conduit extérieur au support de
fixation du couvre-conduit extérieur {K} avec deux vis
(1/8 po X 3/8 po – comprises) comme illustré à la Figure
17.
Accessoires
11. Installer le récupérateur de graisse dans le support
encastré à l'arrière de la hotte. Voir la Figure 18.
12. Installer les filtres déflecteurs et les entretoises en acier
inoxydable. Se référer aux mesures et schémas à la
page 58 pour la mise en place des filtres déflecteurs et
des entretoises en acier inoxydable. Incliner le filtre
déflecteur vers l’arrière de la hotte
c
. Pousser le filtre
déflecteur jusqu’à ce qu’il soit presque à niveau
d
. Le
faire glisser à l’intérieur de l’entaille située à l’arrière du
devant de la hotte
e
. Rabaisser le filtre déflecteur
f
.
Faire glisser vers l'arrière jusqu’à ce qu’il soit en
position d'équilibre
g
. Voir la Figure 19.
13.
Répéter l’étape 12 pour installer tous les filtres
déflecteurs et le ou les entretoises en acier inoxydable.
Figure 15
Figure 18
Figure 17
Figure 16
