Installazione dei tasselli per cemento:
1)
Praticare un foro con diametro di 10 mm con
profondità superiore all’incasso minimo. Pulire
il foro o continuare a perforare più in profon-
dità per depositare i residui. Usare una punta
al carburo.
2)
Montare la rondella e il dado a filo con
l’estremità del tassello per proteggere la filet-
tatura. Inserire il tassello attraverso il mate-
riale che deve essere fissato fin quando la
rondella non si trova a filo con il materiale
in superficie.
3)
Stringere il tassello serrando il dado di 3–5
giri oltre la posizione di serraggio, a mano o
con una chiave con coppia da 34N.
I N S T A L L A Z I O N E D E I
M O D E L L I I C B 4 2 4
E
I C B 4 2 4 F S
I N S T A L L A Z I O N E
D E L L A BA R R A
A N T I R I BA LTA M E N TO
A P P L I C A Z I O N E P E R P A V I M E N T I
I N L E G N O
Usare le quattro viti per legno da 12 x 64 mm e
le quattro rondelle piatte da 6 mm in dotazione.
Praticare dei fori pilota con diametro massimo di
5 mm e accertarsi che le viti penetrino attraverso
il pavimento e nella parete per almeno 19 mm.
Accertarsi che le viti siano ben serrate. Consultare
la Figura 4 di seguito.
A P P L I C A Z I O N E P E R P A V I M E N T I I N
C E M E N T O
Usare i due tasselli per cemento da 10 x 95 mm,
le due viti per legno da 12 x 64 mm e le due
rondelle piatte da 6 mm in dotazione. Accertarsi
che i tasselli e le viti siano ben serrati. Fare riferi-
mento alla Figura 5 di seguito.
NOTA IMPORTANTE: in alcune installazioni,
l’intercapedine o un pavimento finito potrebbero
richiedere l’angolazione delle viti per legno utiliz-
zate per fissare la barra antiribaltamento alla
parete posteriore. Vedere le figure 4 e 5.
310
mm
310
mm
610
mm
CL
PAVIMENTO
IN LEGNO
Strato sottostante
pavimento finito
Pavimento sottostante
Piastra
da parete
610
mm
CL
PAVIMENTO IN
CEMENTO
Strato sottostante
pavimento finito
Pavimento sottostante
Piastra da
parete
38
mm
min
310
mm
310
mm

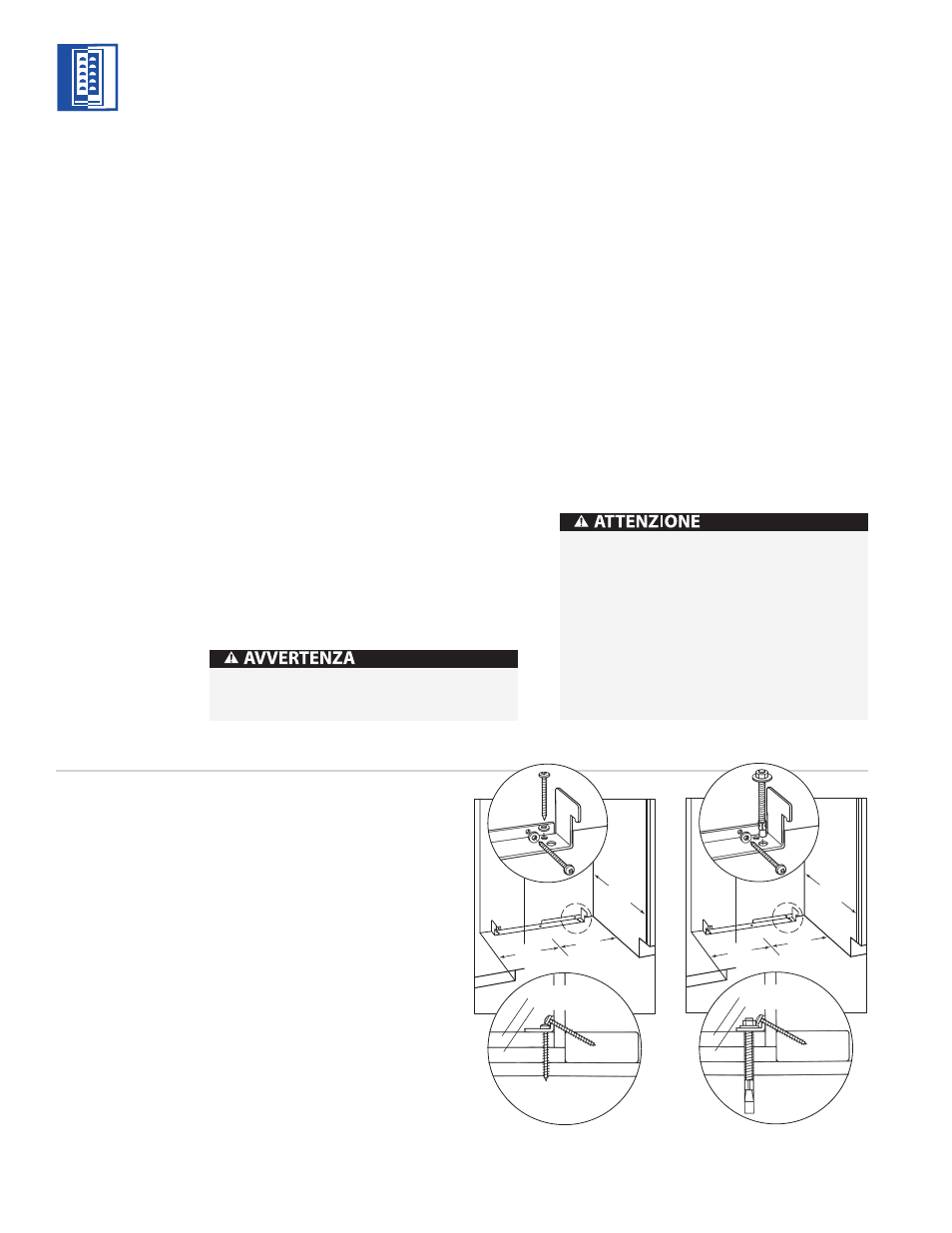

Fig. 4
Fig. 5
Accertarsi che non vi siano cavi elettrici
nell’area attraversata dalle viti.
Indossare sempre gli occhiali di sicurezza e
usare tutte le precauzioni del caso durante
l’installazione.
I tasselli sono sconsigliati in caso di pareti
realizzate con materiale per muratura
leggera, ad esempio blocchi o mattoni, o con
cemento fresco. Non è consigliato l’uso di
una sonda campionatrice per praticare i fori
per i tasselli.
M O D E L L I
I C B 4 2 4
I C B 4 2 4 F S
