105
M O D E L L I I C B 4 2 4
E
I C B 4 2 4 F S
P R E P A R A Z I O N E D E L S I T O
La cantina per vini Sub-Zero modello ICB424FS
è progettata per essere elegante anche nella
versione autonoma. L’unità può anche essere
integrata nei mobili circostanti grazie a dimen-
sioni leggermente diverse rispetto al modello
ICB424 standard a incasso.
Accertarsi che l’incasso finito in cui viene instal-
lata la cantina per vini sia preparato corretta-
mente. Per le dimensioni dell’incasso, gli spazi
previsti per l’apertura delle porte e il posiziona-
mento della presa di corrente dei modelli ICB424
e ICB424FS, fare riferimento alla figura delle
specifiche per l’installazione.
NOTA IMPORTANTE: per un utilizzo corretto le
porte devono potersi aprire di almeno 90 gradi.
Per installazioni angolari, consentire un minimo
di 76 mm di distanza affinché la porta si apra di
90 gradi. Lasciare spazio sufficiente davanti alla
cantina per consentire l’apertura totale delle
porte.
NOTA IMPORTANTE: accertarsi che il pavimento
sotto la cantina sia perfettamente piano.
I N S T A L L A Z I O N E D E I
M O D E L L I I C B 4 2 4
E
I C B 4 2 4 F S
876 mm
ALTEZZA
INCASSO
870 mm
ALTEZZA
MINIMA
RICHIESTA
LARGHEZZA INCASSO
610 mm MODELLO ICB424
619 mm MODELLO ICB424FS
394 mm
610 mm
PROFONDITÀ
INCASSO
PREDISPORRE L’IMPIANTO
ELETTRICO IN UN’ AREA
OMBREGGIATA
E
114
mm
64 mm
606 mm
MODELLO ICB424
BARRA ANTIRIBALTAMENTO
MODELLO ICB424
BARRA ANTIRIBALTAMENTO
90˚
145˚
APERTURA
MASSIMA PORTA
1 118 mm
INGOMBRO PORTA
660 mm
INGOMBRO PORTA
644 mm 645 mm
VISTA ANTERIORE
VISTA DALL’ALTO
Non riporre il vino nella cantina finché non è
terminata l’installazione.

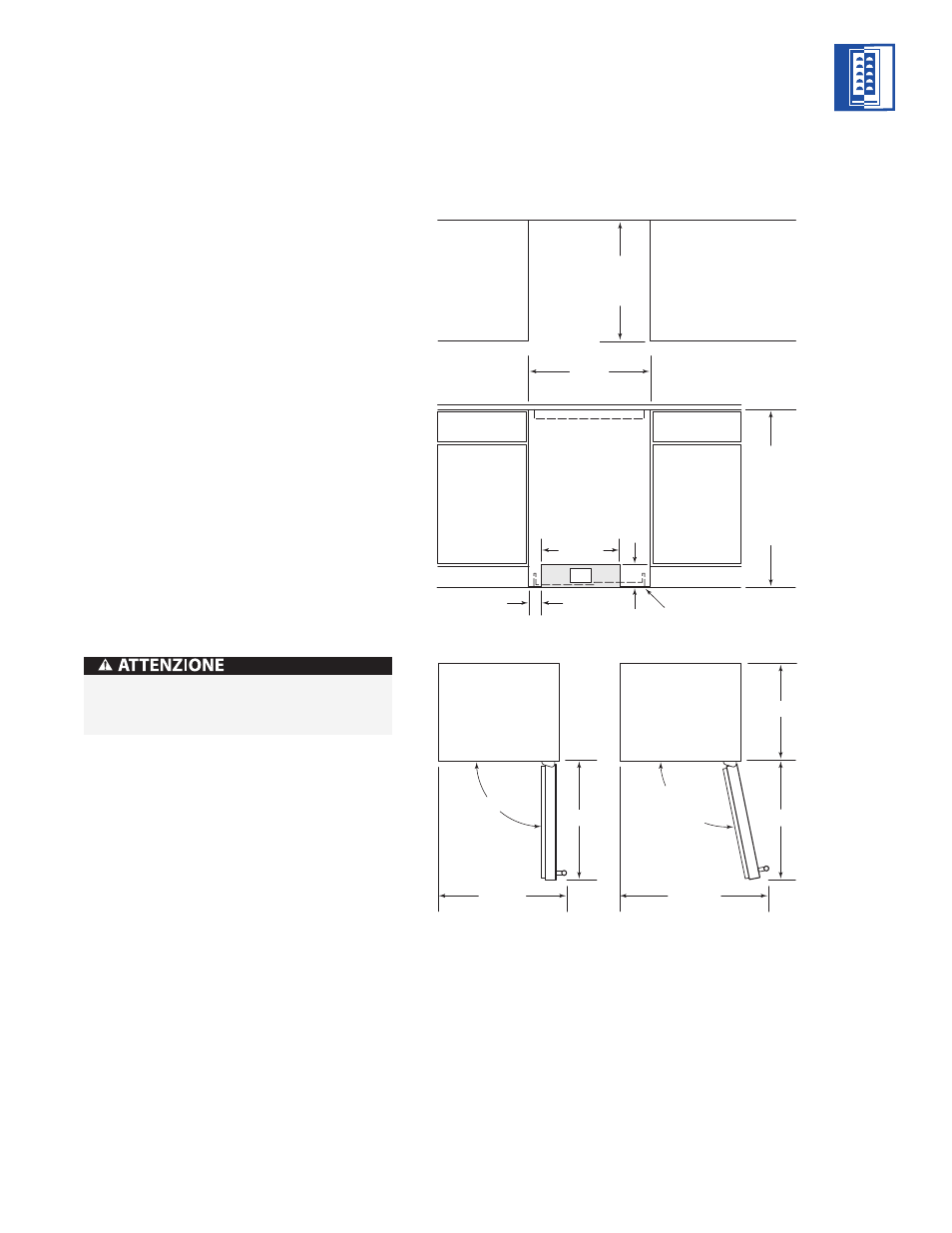

S P E C I F I C H E P E R L ’ I N S T A L L A Z I O N E
NOTA: gli ingombri previsti per l’apertura della porta si
basano sulle dimensioni con porta e maniglia in acciaio
inossidabile.
M O D E L L I
I C B 4 2 4
I C B 4 2 4 F S
